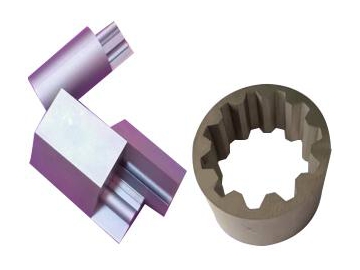

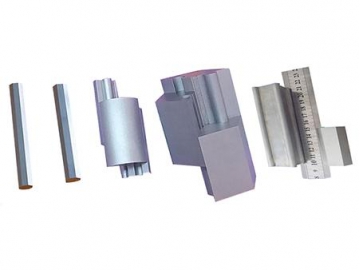

ماكينة القطع بالسلك EDM ذات السرعة المتوسطة مصممة مع سلك التقطيع من مادة الموليبدنوم. بالمقارنة مع ماكينة القطع بالسلك EDM ذات السرعة العالية، هذه الماكينة EDM متميزة بأعلى دقة التجهيز، وأكثر مناسبة لتقطيع المواد الفائقة الصلابة والعالية الدقة مثل الإلكترودات لآلات التفريغ الكهربائي EDM وقوالب التشكيل.

لدينا نوعان من ماكينة القطع بالسلك EDM ذات السرعة المتوسطة، واحدة تستخدم المحرك الخطوي وآخر تستخدم محرك السيرفو (محرك مؤازر).

ماكينة القطع بالسلك EDM ذات المحرك الخطوي تستخدم المحرك الخطوي 5 أطوار. يتم تنفيذ النبضة من نظام CNC (0.001mm) عن طريق مرور علبة التروس لتخفيض السرعة.

الدقة لماكينة القطع بالسلك EDM ذات محرك السيرفو AC يتم التحكم فيها بواسطة المشفر الدوراني الموجود في حافة عمود المحرك. النبضة لمحرك السيرفو AC هي (360°/131072=131072 ثانية)، والتي تكون 1/655 من النبضة للمحرك الخطوي. لأن محرك السيرفو AC لا يوجد لديه طقم تروس، هذا يؤدي إلى عدم خطأ الفجوة، مما يضمن أعلى دقة وأسرع سرعة.

يتم استخدام نظام التحكم بالحلقة المفتوحة للتحكم في سلك السرعة المتوسطة من ماكينة القطع بالسلك EDM ذات المحرك الخطوي. إذا كان تردد بدء التشغيل عاليا جداً أو كانت الماكينة محملة بالزيادة، سقد تحدث المشاكل مثل فقدان الخطوات أو وقف الدوران.

نظام التشغيل من ماكينة القطع بالسلك EDM ذات محرك السيرفو AC هو نظام التحكم بالحلقة المغلقة. تتمكن وحدة التشغيل من أخذ العينات مباشرة لاستجابة الإشارة من مشفر المحرك، ويتم تشكيل حلقة الموضع وحلقة السرعة في وحدة التشغيل، لذلك محرك السيرفو لا يحدث فقدان الخطوات و النبضة الزائدة، مما يجعل نظام التحكم أكثر استقرارا.

التفاصيل

يمكن للعملاء اختيار المحركات الخطوية أو محركات السيرفو. إذا كانت ماكينة القطع بالسلك EDM ذات السرعة المتوسطة مجهزة مع محرك سيرفو AC، فيمكن تحقيق تحديد موضع الصفر والتحكم بالحلقة المغلقة لتعويض الخطأ. مع إزالة المشاكل من أخطاء تحديد الموضع والتجهيز التي تسببها المكونات الميكانيكية مثل تروس نقل الحركة والعمود اللولبي، دقة التجهيز لماكينة القطع بالسلك EDM مع محرك السيرفو AC هي عالية إلى حد كبير.

يتم استخدام سلك الموليبدنوم 0.1مم إلى 0.2مم في ماكينة EDM كسكل الإلكترود. يتميز سلك الموليبدنوم بقوة الشد العالية، مقاومة الاحتكاك الجيدة، عمر الخدمة الطويل ومعدل الاستخدام العالي.

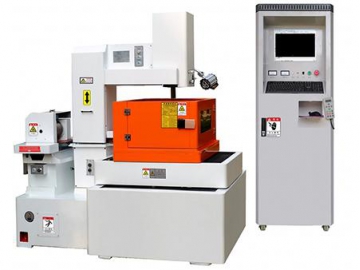

ماكينة القطع بالسلك EDM هذه لديها جسم الآلة على شكل T، هيكل السلك على شكل C، المجاري الدليلية الخطية بالدقة العالية، البول سكرو (لولب ذو كرات) العالي الدقة ومحرك السيرفو AC. يتصل البول سكرو بالمحرك مباشرة، مما يزيل خطأ نقل الحركة ويجعل ماكينة القطع بالسلك EDM أكثر استقرارا وأعلى دقة تجهيز.

واجهة التشغيل لماكينة القطع بالسلك EDM ذات السرعة العالية والسرعة المتوسطة هي عامة. يمكن للمستخدم اختيار أنظمة التشغيل HL، HF، X8، Autocut، Windows 7 أو أحدث إصدارات أخرى. مع برنامج AutoCAD، يتمكن النظام من تكامل CAD وCAM. ماكينة القطع بالسلك EDM ذات السرعة المتوسطة تدعم البرمجة التلقائية، المعاينة المسبقة للتجهيز وعرض حالة التجهيز في الوقت الحقيقي.

المواصفات
ماكينة القطع بالسلك EDM ذات السرعة المتوسطة C-TEK / محرك السيرفو AC
Unit CW-450AC CW-540AC CW-650AC CW-860AC
انتقال محاور X/Y/Z mm 450*350*300 500*400*300 600*500*300 800*600*300
أبعاد طاولة العمل mm 800*550 920*620 1020*720 1200*850
أبعاد الآلة mm 1520*1350*2100 1650*1450*2100 1720*1520*2100 1920*1680*2100
وزن الآلة kgs 2200 2650 3200 4500
دقة تحديد الموضع mm 0.005 0.005 0.005 0.005
دقة التجهيز mm ±0.003 ±0.003 ±0.003 ±0.003
الوزن الأقصى لقطع التشغيل kgs 800 1000 1500 2500
أقصى درجة الاستدقاق °/mm ±6°/80 ±6°/80 ±6°/80 ±6°/80
أقصى تيار العمل A 10 10 10 10
أقصى سرعة التقطيع mm²/min 300 300 300 300
أفضل الملمس السطحي (Ra)μm 0.6 0.6 0.6 0.6
/ محرك السيرفو AC محرك السيرفو AC محرك السيرفو AC محرك السيرفو AC
خزانة التحكم
TP-X8
طاقة الادخال 220V/380V، 50-60Hz
PC نظام التشغيل المتعدد المهمات
شاشة العرض 17'LED
اللغة الصينية، الإنجليزية
صيغة الصورة ,
وضع نقل الملفات وحدة USB خارجية / LAN
وضع النبضة الفاصل النبيضي، طاقة تحكم CPU، بارامترات النبضة قابلة للتعديل
وحدة النظام المتري / النظام الإمبراطوري
أبعاد الخزانة 680*580*1800
الوزن الإجمالي 80kg
ماكينة القطع بالسلك EDM ذات السرعة المتوسطة C-TEK / المحرك الخطوي
النموذج Unit CW-450AM CW-540AM CW-650AM CW-860AM
انتقال محاور X/Y/Z mm 450*350*400 550*450*400 650*500*400 800*600*400
أبعاد طاولة العمل mm 740*500 840*600 1020*680 1120*780
أبعاد الآلة mm 1520*1350*1900 1650*1450*1900 1720*1520*1900 1860*1650*1900
وزن الآلة kgs 2200 2500 3100 4350
دقة تحديد الموضع mm 0.005 0.005 0.005 0.005
دقة التجهيز mm ±0.004 ±0.004 ±0.004 ±0.004
الوزن الأقصى لقطع التشغيل kgs 800 1000 1600 2000
أقصى درجة الاستدقاق °/mm ±6°/80 ±6°/80 ±6°/80 ±6°/80
أقصى تيار العمل A 10 10 10 10
أقصى سرعة التقطيع mm²/min 280 280 280 280
أفضل الملمس السطحي (Ra)μm 0.8 0.8 0.8 0.8
/ المحرك الخطوي المؤازر المحرك الخطوي المؤازر المحرك الخطوي المؤازر المحرك الخطوي المؤازر
خزانة التحكم
النموذج TP-X8
طاقة الادخال 220V/380V، 50-60Hz
PC نظام التشغيل المتعدد المهمات
شاشة العرض 17'LED
اللغة الصينية، الإنجليزية
صيغة الصورة DXF, DAT, DWG
وضع نقل الملفات وحدة USB خارجية / LAN
وضع النبضة الفاصل النبيضي، طاقة تحكم CPU، بارامترات النبضة قابلة للتعديل
وحدة النظام المتري / النظام الإمبراطوري
أبعاد الخزانة 680*580*1800
الوزن الإجمالي 80kg
