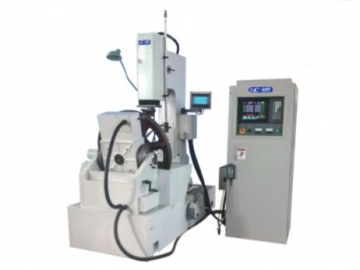

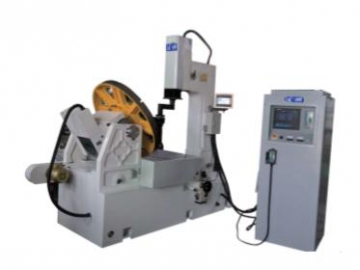

ماكينة EDM لتشغيل قوالب الإطارات Tire Mold EDM Machine
طلب عرض سعر
لأن جنوط العجلات ينبغي عليها أن تكون متناسقة، لذلك هناك حاجة لتعديل زاوية التجهيز باستمرار ودقة خلال عملية التجهيز. يتم تجهيز مع طاولة دوارة، ماكينة EDM لتشغيل قوالب الإطارات قابلة للدوران إلى مختلف الزاوية لتجهيز القالب بدقة. ماكينة تجهيز القوالب EDM هذه مناسبة لتجهيز جنوط العجلات وقوالب الإطارات.
جهاز التحكم لماكينة EDM هو تم تصنيعه من قبل شركتنا C-TEK أيضا. النتيجة لذلك، جهاز التحكم وماكينة EDM قادر على التشغيل بشكل متوافق ومتطابق، مما يحسن ملساء التشغيل وأداء التجهيز وزيادة دقة قوالب الإطارات.
المواصفات
| النموذج | Unit | TR-800 | TR-900F | TR-1050F |
| انتقال محاور X/Y/Z | mm | 400/550/60 | 700/460/180 | 700/490/180 |
| انتقال رأس العمل Z2 | mm | - | 480 | 480 |
| قطر الطاولة الدوارة | mm | 800 | 900 | 1050 |
| دقة التقسيم للطاولة الدوارة | mm | 0.015 | 0.008 | 0.008 |
| زاوية الدوران لمحور Z | ° | 0 | ±5 | ±5 |
| الوزن الأقصى للإلكترود | kg | 600 | 20 | 20 |
| الوزن الأقصى لقطع التشغيل | kg | - | 300 | 1500 |
| الحجم الأقصى لقطع التشغيل | mm | 800 | 900 | 1050 |
| السماكة القصوى لقطع التشغيل | mm | - | 280 | 380 |
| الوزن الإجمالي | kg | 2500 | 3000 | 3600 |
