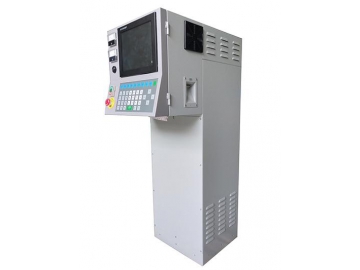

خزانة التحكم لماكينة EDM EDM Machine Control Cabinet
إن ماكينة EDM متكونة من خزانة التحكم وجسم الماكينة. خزانة التحكم لماكينة EDM من شركتنا C-TEK قابلة للاستخدام مع جسم الماكينة EDM المشتراة من الشركات الأخرى، يمكن للعملاء أن سيتفيدوا منها من نحاية التكلفة.
توفر C-TEK أربعة أنواع من خزانات التحكم لماكينة EDM. نوع E خزانة التحكم مصممة لماكينة الحفر بالشرارة الكهربائية CNC EDM وماكينة الحفر بالشرارة الكهربائية ZNC EDM بالدقة العالية. نوع A ونوع C خزانة التحكم مصممة لماكينة الحفر بالشرارة ZNC EDM المعيارية.
سنقوم بفحص وتقييم جسم ماكينة EDM للعميل قبل شحن خزانة التحكم لماكينة EDM إلى العميل. بالإضافة إلى ذلك، سنوفر حلولا للعميل وفقا لحالة جسم ماكينة EDM، محرك السيرفو والمقياس الخطي.
تتميز خزانة التحكم لماكينة EDM بالأداء الممتاز في الختم، يمكن منع دخول الغبار، الزيت والماء بشكل فعال. وخزانة التحكم هذه قابلة للاستخدام باستقرار في بيئة ذات درجة الحرارة والرطوبة العالية.
هنا نعرض 4 أنواع من خزانات التحكم لماكينة EDM من شركة C-TEK. يمكن للعملاء اختيار مباشرة وفقا لتيار التجهيز المطلوب.
- نوع A خزانة التحكم لماكينة EDM
- نوع C خزانة التحكم لماكينة EDM
- نوع E خزانة التحكم لماكينة EDM
- نوع 3 في 1 خزانة التحكم لماكينة EDM
| النموذج | 50A | 75A | 100A |
| طريقة التحكم والمحور | الحلقة المغلقة (محور Z) | ||
| أدنى حجم للضبط | 0.005mm(0.001mm) | ||
| أقصى حجم للضبط | 9999.995mm(9999.9999mm) | ||
| النظام الإحداثي | INC, ABS | ||
| شاشة العرض | 15"LCD، ملونة | ||
| نظام التحكم | PC صناعي | ||
| mm(0.001mm)unit x1,x5,x10 | |||
| تخزين الملفات المبرمجة | أكثر من 10000 | ||
| أقصى تيار التجهيز (A) | 50 | 75 | 100 |
| طاقة الإدخال الإجمالية (KVA) | 4.5 | 6 | 10 |
| أقصى سرعة التجهيز (mm/min) | 360 | 560 | 700 |
| معدل استهلاك الإلكترود (%) | < 0.2 | ||
| أفضل الخشونة السطحية (μmRa) | 0.18 | ||
| الأبعاد الخارجية (mm) | 830*720*1850 | 830*840*1850 | |
| أبعاد الشحن (mm) | 930*820*2050 | 930*940*2050 | |
| الوزن الصافي (Kg) | 270 | 350 | |
| عدد مجموعة تجهيز قابل للضبط | 1 | ||
| المرحلة | 10 | ||
| التجهيز المتجه نحو الصعود، التجهيز المتجه نحو الهبوط | |||
| تقطيع على مسار | No | ||
| أقصى عدد الثقب بالتشغيل المستمر | 1 | ||
