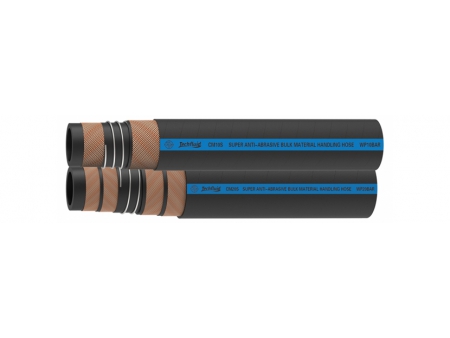

خرطوم نقل المواد السائبة (خرطوم مرن) نوع: SM10/ SM20 Bulk Material Handling Hose (soft wall)
طلب عرض سعر
التطبيقات:
خرطوم نقل المواد السائبة (خرطوم مرن) يستخدم في الغالب لنقل كبيرتات الباريوم (الباريت)، الأسمنت السائب الجاف والمواد المسببة للاحتكاك الأخرى، حيث تتميز هذه الخراطيم بطبقة داخلية ذات جدار مرن.
نطاق درجة الحرارة:
من -30 إلى +100 درجة مئوية
فئة SM10 فئة SM20 التركيب:
- الطبقة الداخلية: المطاط المركب الأسود المصنوع من مطاط ستايرين بوتادين والمطاط الطبيعي بمقاومة ممتازة للتآكل، الأحماض، والقلويات.
- التدعيم (التقوية): شبك الألياف الصناعية ذو القوة العالية.
- الطبقة الخارجية (الغلاف): المطاط المركب الأسود المكون من مطاط الأيسوبرين ومطاط بوتادين، حيث تتميز هذه الطبقة بمقاومة التآكل، الأوزون، الظروف المناخية، وغيرها.
المواصفات الفنية لفئة SM10:
| القطر الداخلي I.D. (مم) | القطر الخارجي O.D. (مم) | W.P. (bar) (psi) | B.P. (bar) (psi) | معامل الأمان | MBR (mm) | الوزن (Kg/m) | أقصى طول (m) | ||||
| 3/4 | 19 | 1.38 | 35 | 10 | 150 | 40 | 600 | 4 | 60 | 0.8 | 80 |
| 1 | 25 | 1.61 | 41 | 10 | 150 | 40 | 600 | 4 | 75 | 1.2 | 80 |
| 1-1/4 | 32 | 1.89 | 48 | 10 | 150 | 40 | 600 | 4 | 110 | 1.4 | 80 |
| 1-1/2 | 38 | 2.13 | 54 | 10 | 150 | 40 | 600 | 4 | 120 | 1.6 | 80 |
| 2 | 51 | 2.72 | 69 | 10 | 150 | 40 | 600 | 4 | 350 | 2.2 | 80 |
| 3 | 76 | 3.70 | 94 | 10 | 150 | 40 | 600 | 4 | 500 | 3.1 | 80 |
| 4 | 102 | 4.80 | 122 | 10 | 150 | 40 | 600 | 4 | 650 | 4.5 | 80 |
| 5 | 127 | 5.83 | 148 | 10 | 150 | 40 | 600 | 4 | 800 | 5.8 | 80 |
| 6 | 152 | 6.85 | 174 | 10 | 150 | 40 | 600 | 4 | 950 | 7.3 | 80 |
| 8 | 203 | 9.09 | 232 | 10 | 150 | 40 | 600 | 4 | 1400 | 12.1 | 80 |
المواصفات الفنية لفئة SM20
| القطر الداخلي I.D. (مم) | القطر الخارجي O.D. (مم) | W.P. (bar) (psi) | B.P. (bar) (psi) | معامل الأمان | MBR (mm) | الوزن (Kg/m) | أقصى طول (m) | ||||
| 3/4 | 19 | 1.38 | 35 | 20 | 300 | 80 | 1200 | 4 | 60 | 0.8 | 100 |
| 1 | 25 | 1.61 | 41 | 20 | 300 | 80 | 1200 | 4 | 75 | 1.2 | 100 |
| 1-1/4 | 32 | 1.89 | 48 | 20 | 300 | 80 | 1200 | 4 | 110 | 1.4 | 100 |
| 1-1/2 | 38 | 2.13 | 54 | 20 | 300 | 80 | 1200 | 4 | 120 | 1.6 | 100 |
| 2 | 51 | 2.72 | 69 | 20 | 300 | 80 | 1200 | 4 | 350 | 2.2 | 100 |
| 3 | 76 | 3.74 | 95 | 20 | 300 | 80 | 1200 | 4 | 500 | 3.3 | 100 |
| 4 | 102 | 4.96 | 126 | 20 | 300 | 80 | 1200 | 4 | 650 | 4.8 | 100 |
| 5 | 127 | 5.98 | 152 | 20 | 300 | 80 | 1200 | 4 | 800 | 6.6 | 100 |
| 6 | 152 | 7.01 | 178 | 20 | 300 | 80 | 1200 | 4 | 950 | 8.2 | 100 |
