سلسلة YZ-H من المحرك الحثي ثلاثي الطور المطور للرفع استخدمت في آلات الرفع و مواصفاته تتوافق مع معايير GB755، GB/T7060 و JB/T7597للآلات التدوير الكهربائية في السفن. هذا النوع من المحركات الحثية معادة التصميم تمتاز إنخفاض الضوضاء، أجهزة السلامة، موثوقية العمل لمدى طويل. محركات الرفع تستخدم في السحب الكهربائي لمدى قصير على القارب مثل آلات المرسى، الرافعات، ماكينات الونش والونشات.هذه السلسلة من المحركات تتوافق أيضاً مع المعايير والمواصفات التالية:
الآلات الكهربائية الدوارة IEC60034
إجراءات الإختبارات البيئية الأساسية IEC60068
الأبعاد والقيم المقننة لقدرة الآلات الكهربائية الدوراة IEC60072
أجهزة الاستخدامات البحرية الكهربائية (معدات) IEC60092
قواعد بناء السفن الفولاذية البحرية
وتتفق المحركات أيضاً مع جمعيات تصنيف السفن التالية:
ABS، BV، LR، DNV، GL، KR، NK، RINA
حالات التشغيل
الارتفاع: 0m
درجة الحرارة من - 25℃ إلى 45 درجة مئوية
الصدمات، الإهتزاز: يوجد
الإهتزاز العرضي الدوري:±22.5°
الإنحدار: 15 درجة
الرطوبة النسبية للهواء: أقل من أو تساوي 95 %
الندى المجمد، الرذاذ الملحي، الرذاذ الزيتي: يوجد
الارتفاع: 0m
الإنحدار الطولي: 10 درجات
البيانات الفنية الأساسية للمحركات النوع | نوع الخدمة S2-min | القدرة المقننة (kW) | Rated speed (r/min) | التيار المقنن (A) | كبح DC. |
380V 50Hz | 440V 60Hz | 380V 50Hz | 440V 60Hz | 380V 50Hz | 440V 60Hz | الجهد(V) | التيار (A) | كبح العزم N.. m |
YZ112S-4-H | 30 | 1.5 | 1.8 | 1360 | 1632 | 4.3 | 4.5 | 110 | 1.37 | 33 |
YZ112M-4-H | 30 | 2.2 | 2.5 | 1360 | 1630 | 6.0 | 5.92 | 110 | 1.37 | 33 |
YZ112L-4-H | 30 | 3.7 | 4 | 1360 | 1630 | 9.6 | 8.98 | 110 | 1.37 | 33 |
YZ112S-6-H | 30 | 1.1 | 1.2 | 890 | 1068 | 3.5 | 3.31 | 110 | 1.37 | 33 |
YZ112M-6-H | 30 | 1.5 | 1.8 | 890 | 1068 | 4.65 | 4.82 | 110 | 1.37 | 33 |
YZ112L-6-H | 30 | 2.2 | 2.5 | 890 | 1068 | 6.6 | 6.51 | 110 | 1.37 | 33 |
YZ132M1-4-H | 30 | 5.5 | 6.3 | 1356 | 1670 | 13.4 | 13.25 | 110 | 1.86 | 72 |
YZ132M2-4-H | 30 | 7.5 | 8.5 | 1360 | 1690 | 18.5 | 17.88 | 110 | 1.86 | 72 |
YZ132S-6-H | 30 | 3.7 | 4 | 940 | 1130 | 10.5 | 9.85 | 110 | 1.86 | 72 |
YZ132M-6-H | 30 | 5.5 | 6.3 | 940 | 1130 | 15.3 | 15.10 | 110 | 1.86 | 72 |
YZ132M-4/12-H | 30/10 | 3/1.1 | 3.5/1.2 | 1360/430 | 1660/530 | 8.4/7.6 | 8.4/7.1 | 110 | 1.86 | 72 |
YZ132L-4/12-H | 30/10 | 4/1.5 | 4.5/1.7 | 1400/430 | 1700/530 | 10.3/9.1 | 10/9 | 110 | 1.86 | 72 |

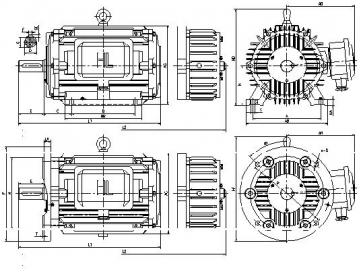

الأبعاد التركيبية والكلية قياس الإطار | أبعاد التركيب والأبعاد الكلية | الوزن (kg) |
A | B | C | D | E | F | G | GD | H | K | M | N | P | S | T | n | AB | AC | AD | BB | HA | HD | HF | LA | L1 | L2 | L1 | L2 |
112S | 190 | 114 | 70 | 28 | 60 | 8 | 24 | 7 | 112 | 12 | 265 | 230 | 300 | 15 | 4 | 4 | 226 | 215 | 215 | 152 | 15 | 270 | 310 | 22 | 310 | 430 | | |
112M | 140 | 197 | 350 | 460 | | |
112L | 159 | | |
132S | 216 | 140 | 89 | 38 | 80 | 10 | 33 | 8 | 132 | 260 | 260 | 235 | 180 | 18 | 315 | 335 | 400 | 515 | | |
132M | 178 | 243 | 460 | 575 | | |
132L | 203 | | |
ملاحظة: البيانات الفنية كمرجع فقط وقد تتغير اعتماداً على مواصفات طلبك.
