الأفران الدوارة لمصنع الأسمنت
التطبيق
الأفران الدوارة لمصنع الأسمنت هي أجهزة معالجة تستخدم الكلسنة (calcinating) والتصليد الحراري لمدى واسع من المواد مثل كلنكر الأسمنت، الخامات الحديدية والمسحوق الجاف. بمدى سعة من 300 طن في اليوم إلى 10,000 طن في اليوم، الأفران الدوارة المصنعة في شركتنا استخدمت بنطاق واسع في مختلف الصناعات مثل إنتاج الأسمنت، صناعة التعدين، المعالجة الكيميائية. شركتنا تورد الأفرات الدوارة لكثر من 500 خط إنتاج للأسمنت للعديد من المشاريع الكبيرة في باكستان، فيتنام، الشرق الأوسط، أفريقيا ومشاريع SPCC، CCC، RCC، SCC، YCC، في المملكة العربية السعودية.
| القياس (m) | السعة (t/d) | ميل الفرن(%) | عدد الدعامات(pc) | نوع أسطوانة الضغط | سرعة الدوران | المحرك الرئيسي | المحرك المساعد | |||
| المحرك الرئيسي(r/m) | المحرك المساعد(r/m) | قدرة المحرك(KW) | المخفض | قدرة المحرك(KW) | المخفض | |||||
| Φ4x60 | 2500 | 4 | 3 | هيدروليكية | 0.41-4.07 | 8.2 | 315 | 22.4 | 22 | 45 |
| Φ4.3x64 | 3500 | 4 | 3 | هيدروليكية | 0.4-4.0 | 7.93 | 400 | 31.5 | 30 | 45 |
| Φ4.8x74 | 5000 | 4 | 3 | هيدروليكية | 0.35-4 | 8.52 | 630 | 42.226 | 55 | 28 |
| Φ5.0x74 | 6000 | 4 | 3 | هيدروليكية | 0.35-4 | 7.58 | 710 | 28 | 55 | 45 |
| Φ5.6x87 | 8000 | 4 | 3 | هيدروليكية | Max4.23 | 8.7 | 800 | 23.901 | 90 | 35.795 |
| Φ6.0x95 | 10000 | 4 | 3 | هيدروليكية | Max5 | 9.2 | 950X2 | 26.646 | 132 | 35.795 |

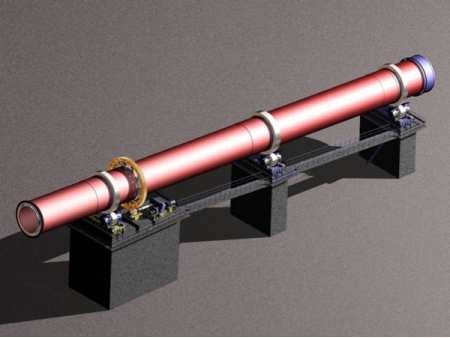

مكونات الفرن الدوار
الفرن الدورا يتكون بشكل أساسي من الغلاف الخارجي، الترس الرئيسي، غلاف التروس، المحرك، أسطوانة الدعم، أسطوانة الضغط الهيدروليكية، وحدة منع التسرب لرأس الفرن وجهاز منع التسرب لأسفل الفرن.

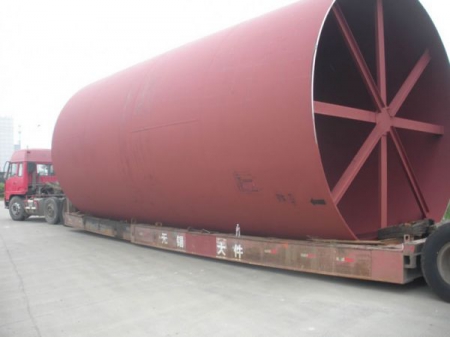

الغلاف الخارجي للفرن الدوار
قاع الغلاف الخرجي للفرن الدوار موزع بإنتظام مع العديد من ألواح قاعدة عائمة بهدف تحقيق سهولة التركيب والتبديل.
المحرك
محرك التدوير الرئيسي
محرك التدوير الرئيسي - عند إنقطاع القدرة الرئيسية المتمثلة في المحرك الرئيسي لأي سبب، فإن محرك التدوير المساعد يبقى يعمل لمنع الغلاف الخارجي للفرن الدوار من الانحناء.
أسطوانة الدعم الدوارة
أسطوانة الدعم الدوارة هي الجزء الرئيسي للفرن الدوار بحيث يحمل الوزن بالكمل لغلاف الفرن ويثبت غلاف الفرن من أجل ضمان التشغيل الأمن والمستقر.
أسطوانة الضغط الهيدروليكية
الوظيفة الرئيسية لأسطوانة الضغط الهيدروليكية وهي التأكيد على أن الحركة الترددية المحورية للحلقة التراكبية والغلاف الخارجي للفرن عند السرعة المحددة، علاوة على ذلك جعل الحلقة التراكبية وأسطوانة الدعم تضغط بشكل منتظم، وكنتيجة لذلك تمديد عمر الخدمة.
جهاز منع التسرب
الفرن الدوار يتم إحكامه بالجرافيت لتحقيق أداء منع التسرب الجيد. هناك طريقتين لتفادي التكدس الزائد للجسيمات الناعمة للكلنكر، إما بتفريغ الكلنكر إلى قاع قادوس الرماد أو المبرد الشبكي مباشرة.
