آلة تبريد بسكويت الويفر

طلب عرض سعر

من نحن: http://wafer-line.asia

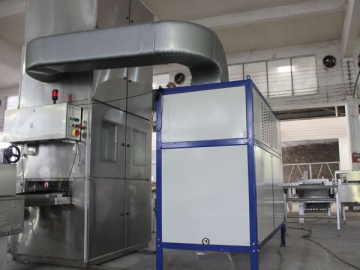

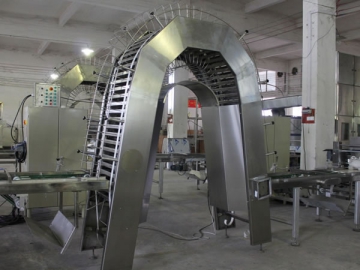

تعمل آلة تبريد بسكويت الويفر على تبريد طبقات بسكويت الويفر المعبأة بالكريمة عندما تمر طبقات الويفر من خلالها على الحزام الناقل ، بالتالي تجعل طبقات بسكويت الويفر هذه صلبة بما فيه الكفاية لعمليات التقطيع والتعئبة .

المزايا
1. برج التبريد الخاص بنا مصنوع بالكامل من الفولاذ المقاوم للصدأ ، والأجزاء التي تتلامس مباشرة مع طبقات بسكويت الويفر مصنوعة من الفولاذ المقاوم للصدأ 304 . إضافة إلى ذلك ، مروحة التبريد تقع خارج جهاز تبريد الويفر .

2. غرفة التبريد لديها رطوبة نسبية حوال 55% ، ويمكن ضبط درجة حرارتها ضمن 13-15 درجة مئوية .

3. لآلة تبريد الويفر هذه ، فإن قدرتها التشغيلية متصلة بأداء الجهاز فضلاً عن وقت التبريد المطلوب . عادةً ، يكون وقت التبريد بين 15 إلى 25 دقيقة وفقاً لنوع البسكويت .

4. سلسلة النقل الرئيسية تتحرك خطوة بخطوة ، هناك محرك ناقل واحد في مدخل ومخرج آلة التبريد ، هذان المحركان عادة ما يتحكمان بحركة الناقل في المدخل والمخرج ، بالتالي يقوم بنقل طبقات الويفر بكل دقة من دون تعريضهم للضرر .

5. نافذة المراقبة تسمج للمشغل بمراقبة حالة الويفر ، وبعد عملية التبريد فإن آلة التبريد هذه سوف تقوم بنقل البسكويت إلى الخطوة التالية .

النماذج المتوفرة
1. آلة تبريد الويفر بـ 3 طبقات
أ. الحجم : 3130×1200×2700 مم
ب. الطاقة الكلية (من دون مروحة تبريد) :
1.11 kW (0.75 kW للمحرك الرئيسي ، 0.18kW لمحرك المدخل ، 0.18kW لمحرك المخرج )
ج. قدرة المعالجة : 65 طبقة ويفر

1. آلة تبريد الويفر بـ 4 طبقات
أ. الحجم : 3130×1200×3600 مم
ب. الطاقة الكلية (من دون مروحة تبريد) :
1.11 kW (0.75 kW للمحرك الرئيسي ، 0.18kW لمحرك المدخل ، 0.18kW لمحرك المخرج )
ج. قدرة المعالجة : 112 طبقة ويفر

1. آلة تبريد الويفر بـ 5 طبقات
أ. الحجم : 3130×1200×4500 مم
ب. الطاقة الكلية (من دون مروحة تبريد) :
1.11 kW (0.75 kW للمحرك الرئيسي ، 0.18kW لمحرك المدخل ، 0.18kW لمحرك المخرج )
ج. قدرة المعالجة : 160 طبقة ويفر

المعطيات التقنية

الرقم	إسم الجهاز	الطاقة	العلامة التجارية
1	المحرك الرئيسي	0.75kW, 380V/3Ph/50Hz	SEW
2	مروحة التبريد	0.25kW, 380V/3Ph/50Hz × 2sets	China
3	محرك ناقل المدخل / المخرج	0.18kW, 380V/3Ph/50Hz × 2sets	SEW

ملاحظات :
1. حجم طبق التحميص : 470×325 مم ، 500×350 مم
2. درجة حرارة الهواء الداخل : 5 درجة مئوية
3. درجة حرارة الويفر عند المدخل : 6-10 درجة مئوية
4. درحة حرارة الهواء الخارج : 17-20 درجة مئوية
5. مواد العزل الحراري : رغوة PU الصلبة المعبئة بين طبقات الفولاذ من المستوى العالي
6. بكرة الحزام : صفائح الألومنيوم
7. نسبة رطوبة الغرفة : ≤55%

المكونات الكهربائية

الرقم	الجهاز	العلامة التجارية
1	PLC	Siemens
2	مفتاح التبديل	Schneider
3	مرحّل كهروضوئي	SICK
4	مرحّل حراري	Schneider
5	مرحّل متوسط	Omron
6	قواطع AC	Schneider
