خط الأنابيب فوق سطح الأرض، العزل الحراري 350 درجة Above Ground Piping System
إن خط الأنابيب فوق سطح الأرض من شركة WANLI PIPELINE مصمم لنقل البخار المحمص، البخار المشبع وغيرها من الموائع ذات الضغط العالي والحرارة العالية، ودرجة الحرارة لا تتجاوز على 350 درجة مئوية. خط أنابيب النقل هذا مستخدم على نطاق واسع في التدفئة المناطقية، الإنتاج الصناعي والمجالات الأخرى. هذا النظام من الأنابيب يتغلب على المحدودية التقنية لخطوط الأنابيب فوق الأرض التقليدية القائمة منذ عقود، يحقق أطول مسافة وأكبر مساحة للتدفئة، مما يحسن كفاءة الطاقة. هذا المنتج مطابق لمعيار العمل التجاري Q/YZJKBWG 001-2018.
| الموائع القابلة للنقل | البخار، الخ | الضغط المقدر | ≤2.5MPa |
| عمر الخدمة | 25 سنة | درجة الحرارة المقدرة | ≤350℃ |
| المكان للاستخدام | أي مكان قابل لمد الأنابيب فوق سطح الأرض، مناسبا خصوصا لشبكة أنابيب التدفئة بمسافة طويلة | ||

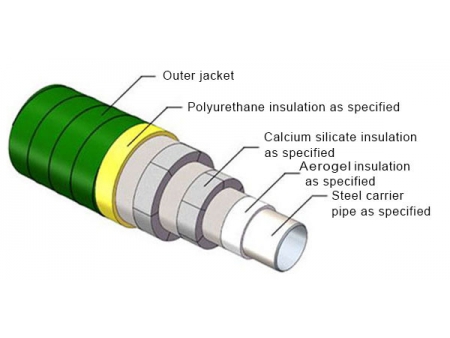

خط الأنابيب فوق سطح الأرض ذو البراءة WANLI PIPELINE مصمم مع هيكل مركب متعدد الطبقات يتألف من أنبوب ناقل من الحديد، طبقة العزل الحراري الماص للصدمات من مادة الإيروجيل (الهلام الهوائي) أو الألياف الزجاجية، طبقة العزل الحراري غير العضوي من سيليكات الكالسيوم، طبقة العزل الحراري العضوي من البولي يوريثان الصلبة ذات الخلايا المغلقة، والغلاف الخارجي من شريط الحديد الحلزوني.
- جميع الأنابيب ووصلاتها يتم تصنيعها مسبقا في مصنع WANLI، هذا يقلل وقت تركيب خط الأنابيب في الموقع إلى حد كبير فضلا عن ضمان ثبات الجودة، مما يمكن تقصير مدة المشروع الكامل بشكل فعال.
- هيكل العزل الحراري المركب: يتم تجميع العديد من المواد العازلة للحرارة معا بصورة علمية لتنشيط مميزات المواد المختلفة تماما، من أجل ضمان الأداء الثابت في عزل الحرارة بالأجل الطويل.
- بفضل الأداء الممتاز في العزل الحراري، فقدان الحرارة يمكن تخفيضه بشكل فعال، لذلك يمكنك تمديد خط الأنابيب إلى أطول مسافة النقل لخدمة أكثر مستخدمين.
- مواد العزل الحراري قابلة للتحلل، والأنبوب الناقل كافته قابل لإعادة الاستخدام عن طريق القص واللحام المتكرر.
- خط الأنابيب هذا قابل للصرف والتجفيف.
- لدى WANLI قدرة على توفير النظام من خطوط الأنابيب الاقتصادية والعالية الجودة وفقا لاحتياجاتكم من المواد المطلوبة للنقل وبيئة الموقع.

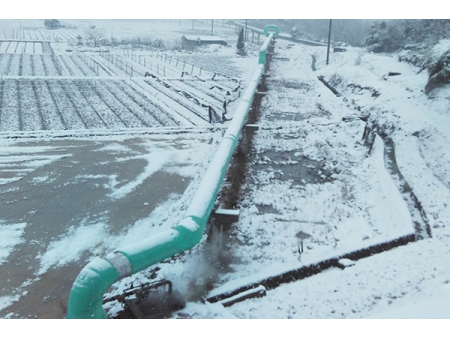

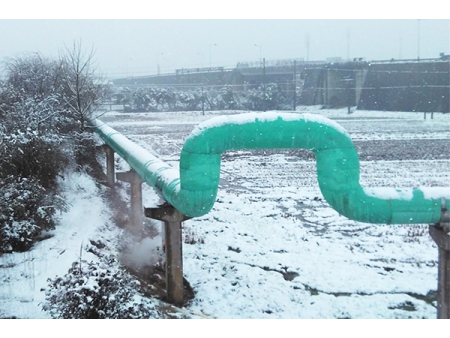

مع خط الأنابيب فوق سطح الأرض من شركتنا WANLI، الثلوج على الغلاف الخارجي من الأنبوب لا يذوب في الماء. بفضل الأداء البارز في العزل الحراري، درجة الحرارة للغلاف الخارجي هي نفس مع درجة حرارة بيئة العمل تقريبا.

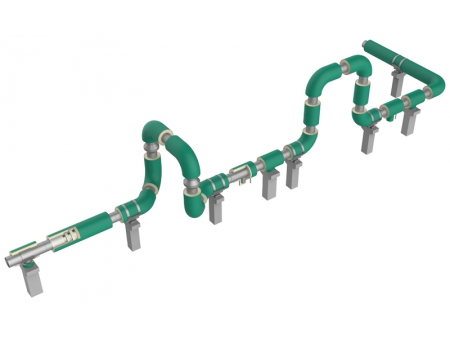

تعتبر WANLI PIPLINE شركة متخصصة في توفير أنظمة الأنابيب المعزولة. نحن قادرون على توفير نظام كامل من خطوط الأنابيب العازلة للحرارة التي تتكون من الأنابيب ووصلاتها لتلبية متطلبات المشاريع الهندسية الخاصة بكم.
-
-
- الأنبوب المستقيم
-
-

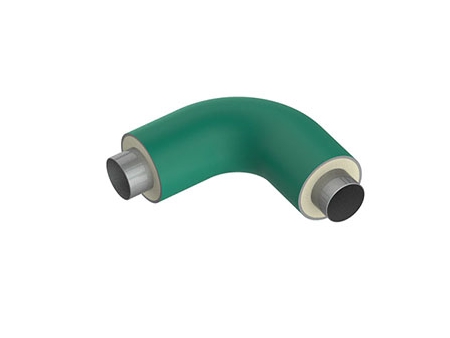

- كوع الأنبوب
-
-

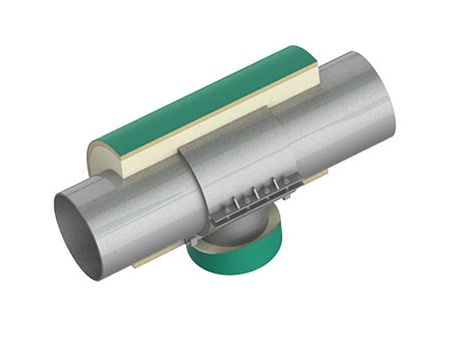

- الدعامة الثابتة
-
-

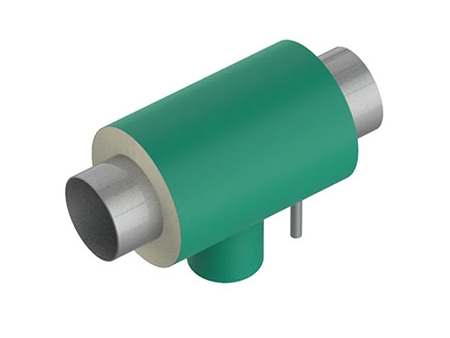

- مصيدة البخار
-
-

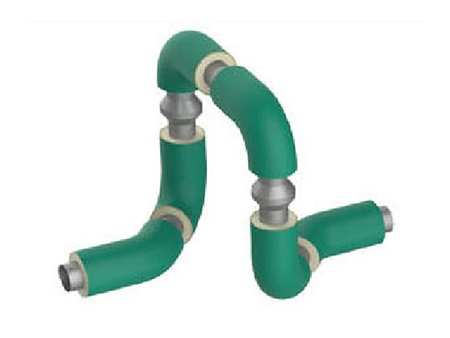

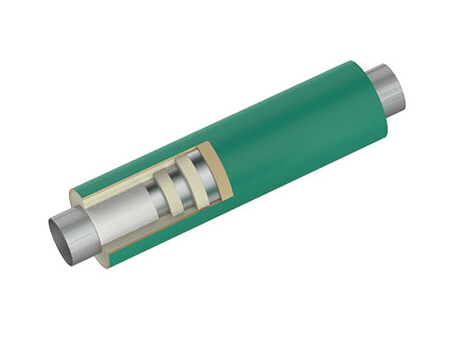

- أنبوب تعويض الإزاحة الحرارية
-
-

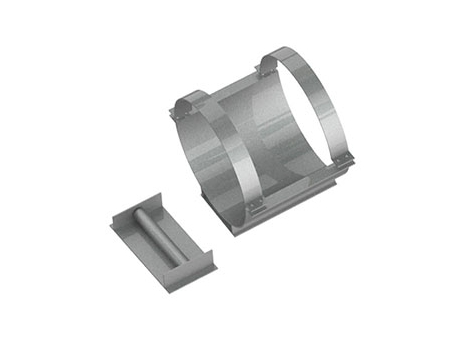

- الدعم المنزلق
| DN (مم) | الأنبوب الناقل سماكة الجدار×القطر الخارجي (مم) | سماكة العزل الحراري الماص للصدمات (مم) | سماكة العزل الحراري غير العضوي (مم) | سماكة العزل الحراري العضوي (مم) | الغلاف الخارجي سماكة الجدار×القطر الخارجي (مم) | طول الأنبوب عند التسليم (متر) |
| 200 | 219*6 | 10 | 130 | 25 | 550*0.8 | 12 |
| 250 | 273*7 | 10 | 140 | 25 | 625*0.8 | 12 |
| 300 | 325*8 | 10 | 150 | 25 | 700*0.8 | 12 |
| 350 | 377*8 | 10 | 160 | 30 | 780*0.8 | 12 |
| 400 | 426*10 | 10 | 180 | 25 | 860*0.8 | 12 |
| 450 | 478*10 | 10 | 180 | 25 | 910*0.8 | 12 |
| 500 | 529*10 | 10 | 180 | 30 | 970*0.8 | 12 |
| 600 | 630*10 | 10 | 180 | 30 | 1070*1 | 12 |
| 700 | 720*10 | 10 | 180 | 30 | 1160*1 | 12 |
الملاحظة: المواصفات المذكورة في الجدول هي البيانات النظرية، وهي خاضعة للمنتجات الفعلية. جميع المنتجات قابلة لتصنيعها حسب الطلب لتلبية احتياجاتكم.
