خط الأنابيب تحت الأرض، العزل الحراري 140 درجة Pre-insulated Piping System
إن خط الأنابيب تحت الأرض من شركة WANLI PIPELINE مصمم لنقل وتوزيع الماء المبرد، الماء الساخن، الزيت الحراري وغيرها من الموائع ذات درجة حرارة لا تتجاوز على 140 درجة مئوية، ويتم استخدامه على نحو واسع في مجالات البتروكيماويات، الإنتاج الصناعي، البنية التحتية الخ. خط الأنابيب هذا مناسب لمجموعة واسعة من التطبيقات، ومصمم مع تكنولوجيا دفن الأنابيب بدون التعويض، مما يجعل المنتج أكثر تنافسيا. نظام خط الأنابيب هذا مطابق للمعيار الوطني GB/T 29047-2012، ومعايير EN253/ASTM.
| الموائع القابلة للنقل | الماء الساخن، الماء المبرد، الماء العائد لتكييف الهواء، الخ | الضغط المقدر | ≤1.6MPa |
| عمر الخدمة | 30 سنة | درجة الحرارة المقدرة | ≤140℃ |
| المكان للاستخدام | تحت سطح الأرض من حيث لا تأثير على مرور المركبات، عبور المشاة والتهوية، وأيضا مناسب للاستخدام الداخلي والخارجي فوق سطح الأرض. | ||

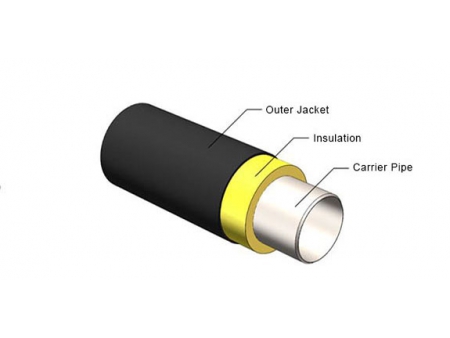

إن خط الأنابيب تحت الأرض من شركة WANLI PIPELINE متكون من أنبوب ناقل من الفولاذ، النحاس، الفولاذ المقاوم للصدأ أو البولي بروبلين (PPR)، طبقة العزل الحراري من البولي يوريثان الصلبة ذات الخلايا المغلقة، وغلاف خارجي من البولي إيثيلين العالي الكثافة (HDPE)، غير الملحوم، الوزن الثقيل. يمكن اختيار المواد الأخرى كالغلاف الخارجي أيضا، مثل البولي فينيل كلوريد (PVC) أو الأنابيب المعدنية.
- جميع الأنابيب ووصلاتها يتم تصنيعها مسبقا في مصنع WANLI، هذا يقلل وقت تركيب خط الأنابيب في الموقع إلى حد كبير فضلا عن ضمان ثبات الجودة، مما يمكن تقصير مدة المشروع الكامل بشكل فعال.
- تكنولوجيا مد الأنابيب بدون التعويض، إنها يقلل بلى الإكسسوارات الناتج عن استخدام جهاز التعويض، مما يخفض تكاليف الاستثمار الخاصة بكم.
- مادة البولي يوريثان الصلبة ذات الخلايا المغلقة متميزة بالأداء الممتاز في العزل الحراري ومقاومة لاختراق الماء.
- تتمكن WANLI PIPELINE من توفير الحلول الخاصة لتلبية احتياجاتكم للتطبيقات المتنوعة، الأنواع المختلفة من مواد الأنبوب الناقل والغلاف الوقائي الخارجي قابلة للاختيار.

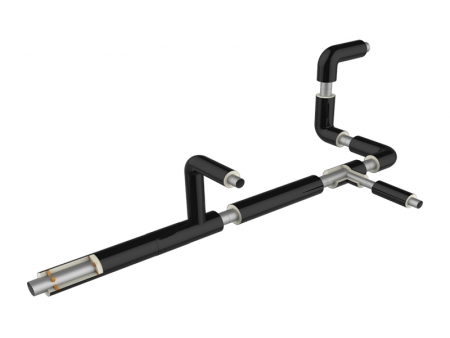

تعتبرWANLI PIPLINE شركة متخصصة في تصنيع أنظمة الأنابيب العازلة للحرارة، لدينا قدرة على توفير نطام كامل من خطوط الأنابيب المتكونة من الأنابيب ولوازمها لتلبية متطلبات المشاريع الخاصة بكم.
-
-

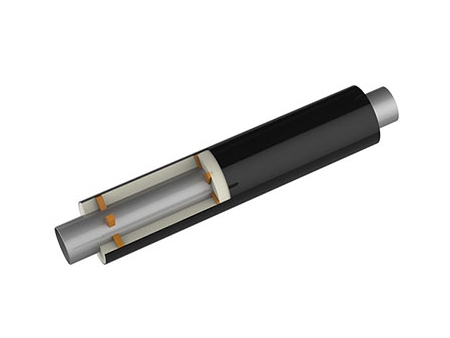

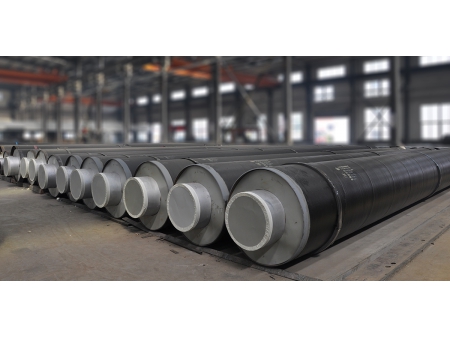

- الأنبوب المستقيم
-
-

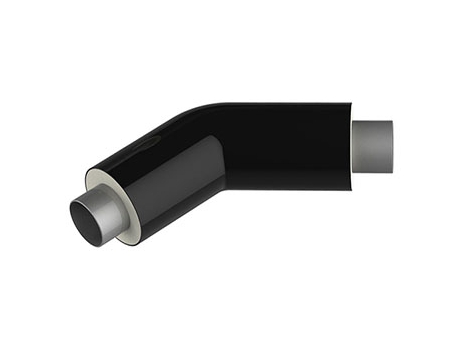

- كوع الأنبوب
-
-

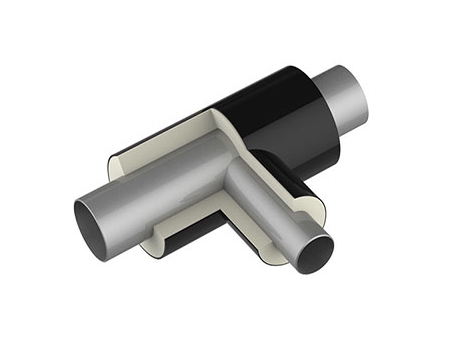

- وصلة ثلاثية الفروع ( مشترك تيه)
| القطر الاسمي DN (مم) | الأنبوب الناقل سماكة الجدار×القطر الخارجي (مم) | سماكة العزل الحراري (مم) | الغلاف الخارجي سماكة الجدار×القطر الخارجي (مم) | طول الأنبوب عند التسليم (متر) |
| 50 | 57*3.5 | 33.5 | 133*4.5 | 6 |
| 65 | 76*4 | 37 | 159*4.5 | 6 |
| 80 | 89*4 | 30.5 | 159*4.5 | 12 |
| 100 | 108*4 | 49.5 | 219*6 | 12 |
| 120 | 133*4.5 | 37 | 219*6 | 12 |
| 150 | 159*4.5 | 51 | 273*6 | 12 |
| 205 | 219*6 | 47 | 325*6 | 12 |
| 255 | 273*7 | 45 | 377*7 | 12 |
| 300 | 325*8 | 42.5 | 426*8 | 12 |
| 350 | 377*8 | 42.5 | 478*8 | 12 |
| 400 | 426*8 | 43.5 | 529*8 | 12 |
| 450 | 478*10 | 43 | 580*8 | 12 |
| 500 | 529*10 | 42.5 | 630*8 | 12 |
| 600 | 630*10 | 37 | 720*8 | 12 |
| 700 | 720*10 | 42 | 820*8 | 12 |
الملاحظة:المواصفات المذكورة في الجدول هي البيانات النظرية، وهي خاضعة للمنتجات الفعلية. جميع المنتجات قابلة لتصنيعها حسب الطلب لتلبية احتياجاتكم.
