أسطوانة قضيب الربط الهيدروليكية
Tie Rod Hydraulic Cylinder
مكونات النظام الهيدروليكي، قطع غيار النظام الهيدروليكي

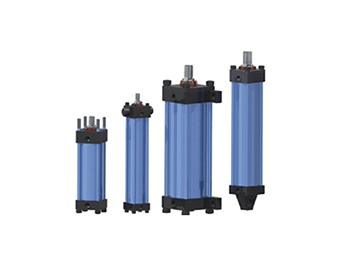

صمم وصنع هذا النوع من الأسطوانات الهيدروليكية وفقاً لمعايير ISO6020/2 و DIN24 55. وفقاً للتركيبة وظروف التشغيل المختلفة للأذرع، هذا النوع من الأسطوانات لديه أعلى ضغط تشغيل 21 ميجا باسكال ويتناسب مع معظم المشاريع الهيدروليكية التي تخضع لمعايير ISO أو DIN العالية. تحصلت أسطوانة قضيب الربط الهيدروليكية التي قمنا بتصنيعها على السمعة والموثوقية العالية في السوق، ويعود الفضل في ذلك لخصائصها المميزة، مثل التركيبة المحكمة، الوزن الخفيف، وكفاءة التشغيل العالية، وسهولة التجميع، وسهولة الصيانة، كما تعتمد جهاز التخميد الجيد وطريقة التوصيل المرنة.
يمكننا التخصيص حسب الطلب لأذرع المكبس لأسطوانة قضبيب الربط الهيدروليكية، الشوط، جهاز التخميد. فيما يلي نعرض عليكم المواصفات الفنية لهذا المنتج.
- متوفرة بعدد 12 نوع من طرازات التركيب المختلفة
- ذراع المكبس بثلاث مواصفات يتناسب مع كل تجويف أسطواني
- تتميز مسننات القلوظة الأنثى والذكر الموجود على قضيب المكبس بثلاث مواصفات تتناسب مع كل تجويف أسطواني.
- توفير نطاق واسع ومتنوع من الأكسسسوارات لطرف ذراع الأسسطوانة
- تخصيص الأسطوانات الهيدروليكية ذات التطبيقات الخاصة حسب الطلب لكي تتلائم مع أكثر متطلبات التطببيق طلباً.
- متوفرة بعدد 5 أنواع من طرازات التركيب المختلفة
- ذراع المكبس بنوعين من المواصفات يتناسب مع كل تجويف أسطواني
- نوع واحد من مسننات القلوظة الذكر الموجود على قضيب المكبس تتناسب مع كل تجويف أسطواني.
- أقصى ضغط للتشغيل: 210 بار؛
- نطاق القطر الداخلي للأسطوانة: من 25 إلى 200 مم؛
- نطاق قطر قضيب المكبس: من 12 إلى 140 مم؛
- النوع: قضيب أحادي أو نوع قضيب مكبس مزدوج؛
- الشوط: مخصص حسب الطلب؛
- جهاز التخميد: من طرف واحد أو كلا الطرفين؛
- التطبيق: خمس طرق لمنع التسرب مناسبة لنطاق واسع من الزيوت؛
- نطاق درجة حرارة مانع التسرب القياسية: من -20 إلى إلى 150 درجة مئوية (يعتمد خواص الزيت)؛
- ملاحظة: إذا كان لديك أي أسئلة، من فضلك لا تتردد في الاتصال بنا. وسوف يقوم فنيينا من ذوي الخبرة والمهارة العالتين في إيجاد الحلول المناسبة لك خلال أقصر فترة زمنية ممكنة.
- 1. قضيب الربط
- 2. حلقة التثبيت الزنبركية
- 3. حلقة القفل
- 4. حلقة منع التسرب على شكل O
- 5. مجمع منع التسرب
- 6. المكبس
- 7. ذراع المكبس
- 8. رأس الأسطوانة
- 9. جلبة حشو
- 10. صامولة
- 11. غلاف الأسطوانة
- 12. حلقة منع التسرب على شكل U
- 13. جسم الأسطوانة
- 14. حلقة منع تسرب الغبار
- 15. الجلبة الدليلية
- جسم الأسطوانة "أنبوب"
جسم الأسطوانة الأملس يعمل بشكل كبير على حماية أجزاء منع التسرب الداخلية. لذلك يجب خضوع كل أجزاء الأسطوانات المصنعة من قبل شركة Hoyo للكشف والاختبار الدقيق والصارم، حيث يحقق ذلك درجة خشونة منخفضة وأنخفاض في معامل الاحتكاك. - ذراع المكبس

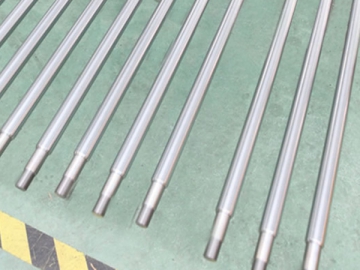

ذراع المكبس مصنوع من سبائك الفولاذ الكربوني ذو القوة العالية، ويتميز بسطح التجليخ ذو الدقة العالية، والمطلي بالكروم والتشطيب النهائي بالصقل 0.2 ميكرو متر، حيث يزيد بشكل كبير من عمر الاستخدام حشو مانع التسرب. إضافة إلى ذلك، فإن سطح ذراع المكبس مصلبة بتقنية الحث قبل الطلاء بالكروم، وهذا يعزز بدوره صلادة السطح بدرجة أعلى من HRC54. ذارع المكبس المقسى بتقنية الحث يتميز بالمقاومة الممتازة للصدمات. - حشو الذراع القابل للإزالة
يتميز مانع التسرب للشفة بسطح التحميل الطويل للمحافظة على الزيت من أجل التزييت المستمر، وساعد على الصمود في حالة الأحمال الجانبية العالية. هذا يعزز بشكل كبير من عمر الاستخدام للحشو. يتميز الحشو المتكامل مع موانع التسرب للذراع بالتصميم القابلة للإزالة للصيانة السريعة والتقليل من التكاليف. - مانع التسرب لذراع المكبس
يوفر مانع تسرب الشفة المزدوجة خاصية منع التسرب المزدوجة ضد زيادة الضغط. هذا يضمن تأثير منع التسرب الفعال في كل ظروف التشغيل. مسننات مانع تسرب الشفة تعمل كصمام عدم رجوع. عندما يتراجع ذراع المكبس، فإن الزيت الملتصق بسطح المكبس يكون قابل فعادة الدخول إلى الأسطوانة.
تستخدم حلقة منع التسرب ذات الشفة المزدوجة كمانع تسرب ثانوي، بحيث تحافظ على طبقة التزييت الزائدة وتعمل على التخلص وإخراج الأوساخ، وهذا بدوره يعمل على إطالة عمر الحشو وموانع التسرب.
مصنوعة من البولي يوريثين المقوى، يتميز مانع التسرب ذو الشفة بعمر الاستخدام يعادل خمس مرات موانع التسرب التقليدية، يوفر المحافظة الفعالة على السائل المضغوط. موانع التسرب للذراع القياسية مناسبة لسرعات تصل إلى 0.5 متر في الثانية. علاوة على ذلك، نوفر موانع التسرب الخاصة والتي تتوافق مع التطبيقات المطلوبة.
- جسم الأسطوانة "أنبوب"

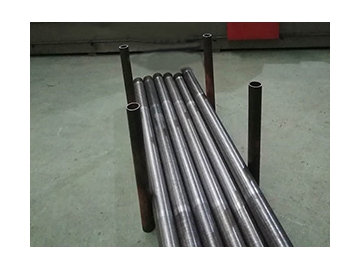

جسم الأسطوانة مصنع وفقاً لمعايير مراقبة الجودة الدقيقة والصارمة وتقنية التصنيع الدقيقة، مما يجعله ذو استقامة عالية، استدارة دقيقة وتشطيب سطحي يتوافق مع معايير المتطلبات الفنية. بعد الإنتهاء من التشطيب السطحي "المعالجة السطحية"، فإن الاحتكاك على السطح الداخلي لأنبوب الأسطوانة يقل بشكل كبير، ويعزز بشكل عالي من عمر مانع التسرب. - مانع تسرب الأسطوانة
بهدف تحقيق منع تسرب أفضل، فإن أطراف الأسطوانة تعتمد تصميم خاص وحلقة منع تسرب خاصة. - مكبس قطعة واحدة
بيتميز مكبس القطعة الواحدة بحلقات التآكل لمقاومة التحميل الجانبي، ويتم أحكامها جيداً بواسطة مجمع القفل المقلوظ من الجهتين ومسمار القفل. متوفر أربع أنواع من مجمع منع التسرب القياسي لتتلائم مع ظروف التشغيل المختلفة. - المخمد
مصممة هذه الأسطوانة الهيدورليكة مع مخمد للتقليل بشكل كبير من الصدمات، الضوضاء والحمل الأهتزازي، وهذا يؤدي إلى زمن أسرع للدورات وكفاءة تشغيل أعلى. سرعة الأسطوانة تقل بالتدريج بسبب المخمدات في رأس وغلاف الأسطوانة. يتميز مخمد طرف رأس الأسطوانة بتصميم التمركز الذاتي. إضافة إلى ذلك، رمح طرف الغلاف المصقول يعد كجزء مكمل لذراع المكبس. - جلبات التخميد العائمة
تعزز خاصية التخميد الممتازة بواسطة استخدام جلبة التخميد العائمة عند طرف راس الأسطوانة وجلبة التخميد العائمة عند طرف غلاف الأسطوانة. - ضبط التخميد
يركب الصمام الإبري من نوع الخرطوش على كلا طرفي الأسطوانة، ويحافظ علة رأس وغلاف الأسطوانة لتفادي حدوث الإزالة من غير قصد. الصمام الإبري من نوع الخرطوش مناسبة للأسطونات تصل إلى تجويف 50 مم. - تركيبة قضيب الربط
يطبق حمل العزم لقضيب الربط خلال التجميع لضمان القوة الشاملة على جسم الأسطوانة، بحيث يعادل الشد الناجم عن ظغط النظام. وبذلك، تكون الأسطوانة خالية من الإجهادات، بحيث تتميز بعمر الخدمة الطويل وتكوين التركيبة المحكمة النهائية.
- جسم الأسطوانة
- ذراع المكبس

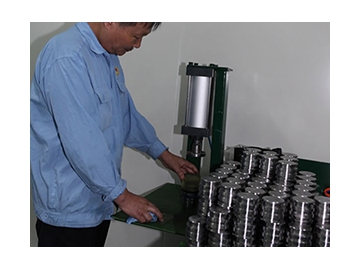

- ماكينة تجميع حلقات منع التسرب
