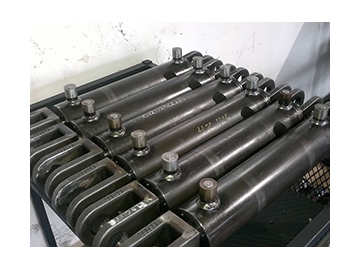

الأسطوانة الهيدروليكية ثنائية الفعل (HSG)
طلب عرض سعر
Double Acting Hydraulic Cylinder
مكونات النظام الهيدروليكي، قطع غيار النظام الهيدروليكي
الأسطوانة الهيدروليكية ثنائية الفعل (HSG) تعد من الأجزاء المهمة في النظام الهيدروليكي، حيث تم تصميمها وتطويرها بشكل مستقل من قبل شركتنا. هذا النوع من الأسطوانات الهيدروليكية تتميز بالعديد من الخصائص، تشمل التركيبة المحكمة، الوزن الخفيف، سهولة التفكيك والصيانة، طريقة التوصيل المرنة وأداء التشغيل المستقر.
الأسطوانة الهيدروليكية ثنائية الفعل موجودة في نطاق واسع من تطبيقات المعدات الهندسية، معدات التعدين، معدات النقل والعديد من المجالات الأخرى.
مواصفات المنتج
- الضغط المقنن: 160 بار (بدون إجهاد تحت الضغط المقنن)؛
- زيت الهيدروليك: الزيت الهيدروليكي المعدني (أو غيره)؛
- نطاق درجة حرارة مانع التسرب القياسية: من -20 إلى 80 درجة مئوية؛
- طريقة التوصيل "الربط": يربط رأس السطوانة بالبراغي أو المشبك، وغلاف الأسطوانة بواسطة تقنية اللحام.
- نطاق القطر الداخلي للأسطوانة: من 40 إلى 320 مم؛
- نطاق قطر قضيب المكبس: من 22 إلى 220 مم؛
- الشوط: قابل للتخصيص حسب الطلب
- جهاز التخميد: من طرف واحد أو كلا الطرفين؛
المكونات الرئيسية
- جسم الأسطوانة "أنبوب"

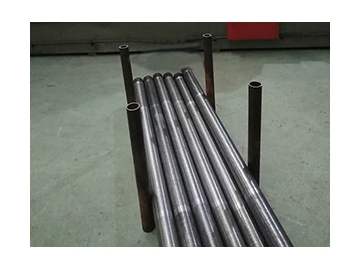

جسم الأسطوانة الأملس يعمل بشكل كبير على حماية أجزاء منع التسرب الداخلية. لذلك يجب خضوع كل أجزاء الأسطوانات المصنعة من قبل شركة Hoyo للكشف والاختبار الدقيق والصارم، حيث يحقق ذلك درجة خشونة منخفضة وأنخفاض في معامل الاحتكاك. - ذراع الكبس
ذراع المكبس مصنوع من سبائك الفولاذ الكربوني ذو القوة العالية، ويتميز بسطح التجليخ ذو الدقة العالية، والمطلي بالكروم والتشطيب النهائي بالصقل 0.2 ميكرو متر، حيث يزيد بشكل كبير من عمر الاستخدام حشو مانع التسرب. إضافة إلى ذلك، فإن سطح ذراع المكبس مصلبة بتقنية الحث قبل الطلاء بالكروم، وهذا يعزز بدوره صلادة السطح بدرجة أعلى من HRC54. ذارع المكبس المقسى بتقنية الحث يتميز بالمقاومة الممتازة للصدمات. في ظروف ضغط التشغيل المقنن، فإن كلاً من المكبس وذراع المكبس لا تتعرض لأي اجهادات. - لوح تثبيت رأس وغطاء الأسطوانة
أولاً، يتم توصيل رأس وغطاء الأسطوانة بفلانشة من الفولاذ السميك بواسطو البراغي. بعد ذلك، تثبت الفلانشة على كلا طرفي جسم الأسطوانة بواسطة البراغي. - جدار جسم الأسطوانة
خضع الجدار السميك للأسطوانة للتجليخ والصقل بتشطيب سطحي عالي جداً، لذلك فغن معامل الاحتكاك صغير، وهذا بدوره يزيد من عمر استخدام موانع التسرب. - طرف رأس وغطاء الأسطوانة
تم تصنيع راس وغطاء الأسطوانة من فولاذ ذو جودة عالية. حيث تم تركيب الرأس على الأسطوانة، حيث يضيف قوة إلى الأسطوانة. وصلة رأس، وغلاف، وجسم الأسطوانة صممت مع حلقة منع التسرب O المدعومة بحلقة مضادة للبثق، وهذا يحقق تأثير منع تسرب ممتاز. - المخمد
مصممة هذه الأسطوانة الهيدورليكة مع مخمد للتقليل بشكل كبير من الصدمات، الضوضاء والحمل الأهتزازي، وهذا يؤدي إلى زمن أسرع للدورات وكفاءة تشغيل أعلى. سرعة الأسطوانة تقل بالتدريج بسبب المخمدات في رأس وغلاف الأسطوانة. يتميز مخمد طرف رأس الأسطوانة بتصميم التمركز الذاتي. إضافة إلى ذلك، رمح طرف الغلاف المصقول يعد كجزء مكمل لذراع المكبس. - جلبات التخميد العائمة
تعزز خاصية التخميد الممتازة بواسطة استخدام جلبة التخميد العائمة عند طرف راس الأسطوانة وجلبة التخميد العائمة عند طرف غلاف الأسطوانة. - الجلبة الدليلية لذراع المكبس
تشمل موانع التسرب لذراع المكبس حلقة الدعم من البوليمر ذات قدرة التحمل العالية المقاومة للتحميل الجانبي المركبة على مجموعة الجلبة الدليلية الفولاذية. يمكن فصل مساحة حلقة الدعم الكبيرة عن مانع التسرب للذراع، لذلك يقلل من اجهاد الدعم إلى حد كبير، وهذا بدوره يزيد من عمر الاستخدام لحلقة الدعم. توصل مجموعة الجلبة الدليلية لذراع المكبس مع رأس الأسطوانة باستخدام البراغي أو الصواميل وفاقاً للثقوب. من السهل استبدال حلقة الدعم وموانع التسرب للذراع بعد إزالة الجلبة الدليلية. - ذراع وموانع تسرب المكبس
يمكن اختيار الأذرع وموانع التسرب المختلفة لكي تتناسب مع ظروف التشغيل المختلفة. إضافة إلى ذك، يمكن إحكام ومنع التسرب للأسطوانة من فئة MMA-Y وفقاً لمتطلبات العميل. - صمام التنفيس
يمكن تركيب صمام التنفيس على طرف واحد أو كلا طرفي الأسطوانة، بحيث يحافظ على رأس أو غلاف الأسطوانة، في حالة حوث إزالة غير مقصودة لصمام التنفيس. يعتمد موضع صمام التنفيس على موضع بوابة الزيت، ولذلك يجب تحديدها عند إعداد طلبية الشراء. - الجلبة الدليلية وبوابة تصريف الزيت
من السهل تجمع الزيت الموجود على ذراع المكبس بين حلقة منع التسرب وحلقة منع تسرب الغبار الموجدوة على مجموعة الجلبة الدليلية، عندما يتم تشغيل الأسطوانة الهيدروليكية بشوط طويل، ضغط ثابت، ونسبة 2:1 من سرعة التمدد والسحب. الزيت المتجمع يمكن تصريفه من خلال إضافة بوابة للتصريف على مجموع الجلبة الدليلية. الزيت الذي تم تصريفه يساعد على إعادة دخول الزيت إلى خزان الزيت، وإرتفاع الخزان يجب أن يكون أقل من الأسطوانة.
- جسم الأسطوانة ذو تشطيب سطحي ممتاز

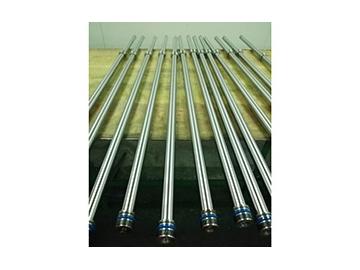

- ذراع المكبس

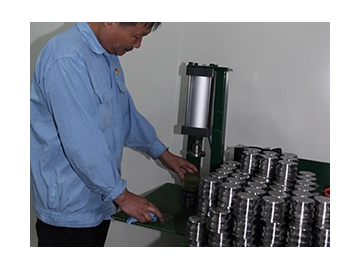

- ماكينة تجميع حلقات منع التسرب
