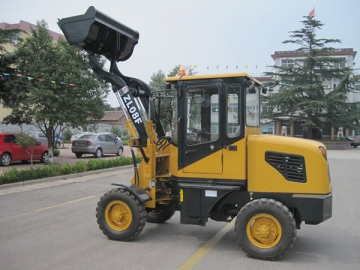

الجرافة ZL18H
هذا منتج يوقف لتزويد و لم يعد للبيع
وصف الجرافة ZL18H
ان الجرافات تعتبر من احدى آلات البناء (آلية بناء) عادة ما تتكون من العجلات التي تحتوي على جيب مربع او مستطيل الشكل في المقدمة ملتصق بيدتين و هما اللذان يتحكمان به، ان الجرافة ZL18H تحتوي على محرك من طراز Cummins مع غيارين للأمام و غيارين للخلف يمكن الاعتماد عليه،
مميزات الجرافة ZL18H
1. اداء ممتاز، طاقه عالية، أعطال أقل.
2. تصميم ذا قاعدة ثقيلة، استقرار كبير، كما انها مناسب لجميع أنواع بيئات العمل
3. نظام توجيه و قيادة هيدروليكي، هيكل متناسق، حجم صغير نسبيا، موفرة للطاقة، سهل المحافظة عليها.
نطاق استعمال الجرافة ZL18H
باعتبارها احدى آلات البناء فان الجرافة ZL18H يمكن استعمالها في مناطق البناء و ذلك عن طريق قدرتها على نقل المواد الرخوة من مكان لاخر كالرمال، الأتربة أو حتى الحصى عن طريق الحمل من غير دفع لهذه المواد و تأثير للبيئة المجاورة.
| 1 | الطول (الجيب ملامس للأرض) | 5710(mm) | |
| 2 | العرض (حتى نهاية العجلات ) | 2010(mm) | |
| 3 | عرض الجيب | 2070(mm) | |
| 4 | الارتفاع (حتى قمة قمرة القيادة) | 2975(mm) | |
| 5 | قاعدة العجلات | 2300(mm) | |
| 6 | المساحه التي تغطي الأرض (Tread) | 1600(mm) | |
| 7 | أقل مساحة تغطي الأرض | 342(mm) | |
| المواصفات الفنية الرئيسية | |||
| 1 | معدل الحمول | 1800(Kg) | |
| 2 | وزن التشغيل | 6550KG | |
| 3 | معدل اتساع الجيب | 1.0(m3) | |
| 4 | أقصى طاقة للاندلاع (Max. breakout force) | 57kN | |
| 5 | أقصى مساحة للتخلص من الأنقاض | 2520(mm) | |
| 6 | الانقاض تصل الى ارتفاع | 960(mm) | |
| 7 | رمي الانقاض لاي درجة على اي وضعية | ≥45° | |
| 8 | عمق الحفر(أسفل الجيب يكون بوضع أفقي) | 146(mm) | |
| 9 | أقصى نصف قطر الدوران | ||
| (1) خارج الجيب | 4850(mm) | ||
| (2) منتصف العجلات الخلفية | 4420(mm) | ||
| 10 | محور زاوية الاطار | 38±1° | |
| 11 | تأرجح زاوية المحور الخلفي | ±11° | |
| 12 | الوقت الازم لرفع الجيب | ≤5(sec.) | |
| 13 | الوقت الازم لخفض الجيب | ≤3.2(sec.) | |
| 14 | الوقت المستغرق للتخلص من الانقاض | ≤2 (sec.) | |
| 15 | السرعة (Km/h) ( غياران للأمام و غياران للخلف) | ||
| (1) الغيار الأول للأمام | 5.75 | ||
| (2) الغيار الثاني للأمام | 23.86 | ||
| (3) الغيار الأول للخلف | 5.85 | ||
| (4) الغيار الثاني للخلف | 24 | ||
| محرك الديزل | |||
| 1 | الموديل | Cummins B3.3 | |
| 2 | النوع | حقن مباشر، ماء مبرد، تيربو تشارجد | |
| 3 | معدل الإنتاج | 60 (kW) | |
| 4 | القدرة (سلندر) | 95/115(mm) | |
| 5 | مجموع عوادم الاسطوانة | 3.3(L) | |
| 6 | مقدار الفولت لتشغيل المحرك | 12/24 (V) | |
| 7 | السرعة المقدرة | 2200(r/min) | |
| 8 | أقصى عزم للدوران | 259(N.M) | |
| 9 | نوع التشغيل | كهربائي | |
| 10 | أدنى حد لاستهلاك الوقود | 225(g/Kw.h) | |
| 11 | الوزن الصافي | 255(kg) | |
| نظام الغيارات | |||
| مغير الدوران | |||
| 1 | الموديل | CHANGLIN | |
| 2 | النوع | 3-عناصر، مرحلة واحدة | |
| 3 | معدل عزم الدوران | 3.06 | |
| 4 | طريقة التبريد | ضغط الزيت الدائر | |
| علبة الغيارات | |||
| 1 | الموديل | CHANGLIN | |
| 2 | النوع | power shift, spur gear constantly in mesh | |
| 3 | اماكن غيار الجير | غياران للخلف و غياران للأمام | |
| 4 | موديل مضخت المشي | CBG1016 (counterclockwise) | |
| المحاور و العجلات | |||
| 1 | نوع الريديوسر الرأيسي | spiral bevel gear, single stage | |
| 2 | معدل الجير للريديوسر الرأيسي | 5.83 | |
| 3 | نوع الريديوسر الأخير | Single stage planetary | |
| 4 | معدل الجير للريديوسر الأخير | 5.6 | |
| 5 | معدل الجير | 32.66 | |
| 6 | حجم العجلات | 16/70-24-10PR | |
| قطعة عمل النظام الهيدروليكي | |||
| 1 | موديل المضخة العاملة | CBG 1016 | |
| 2 | ضغط النظام | 160(kgf/cm2) | |
| 3 | نوع الصمام الموزع | ZS1-L20E-T-30 | |
| 4 | صمام الأولوية | YXL-F160L-N7 | |
| 5 | أبعاد اسطوانة الرفع (D*L) | Ф90*50*548(mm) | |
| 6 | ابعاد اسطوانة الامالة (D*L) | Ф110*63*409(mm) | |
| نظام التوجيه | |||
| 1 | النوع | Middle articulated frame. Full-hydraulic Steering | |
| 2 | موديل مضخة التوجيه | CBG 1032 | |
| 3 | موديل جير التوجيه | BZZ5-315 FKAR-1253016 | |
| 4 | ضغط النظام | 125(kgf/cm2) | |
| 5 | ابعاد سليندر التوجيه | Ф63*45*320(mm) | |
| نظام الفرامل | |||
| 1 | نظام فرامل القدم | ضخ الماء على الزيت يفعل فرامل للعجلات الأربعة مع فرامل الديسك ( القرص) | |
| 2 | ضغط الهواء | 5.9~7.9(kgf/cm2) | |
| 3 | نوع فرامل اليد | Hand brake Flexible shaft control clamp brake | |
| مقدار استيعاب الزيت | |||
| 1 | الديزل | 110(L) | |
| 2 | زيت تشحيم المحرك | 16(L) | |
| 3 | زيت صندوق الجير و الغيارات | 20(L) | |
| 4 | زيت النظام الهيدروليكي | 100(L) | |
| 5 | زيت محاور القيادة(F/R) | 26(L) | |
| 6 | زيت الفرامل | 1.5(L) | |
*ملاحظة: اذا وجد اي خطأ املائي أو اي خطأ في الترجمة و قد أدى الى عدم وضوح اي عنصر من عناصر الجدول السابق، فيرجى مراجعة النسخة الانجليزية من الموقع
