موصل من الألومنيوم بسلك خطي مغلف Manufacturer

موصل من الألومنيوم بسلك خطي مغلف

طلب عرض سعر

من نحن: http://tongdacable.asia/2-1-covered-line-wire-aluminum-conductor.html

التطبيقات
يتم إستخدام الأسلاك الخطية المغلفة أساساً في خطوط توصيل الكهرباء العالية الثانوية 600v. فهي ليست موصلات ذات عزل كهربائي وعادة ما تعتبر موصلات عارية.

التكوين

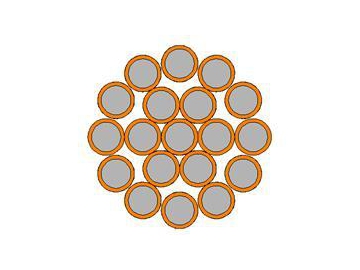

إن موصلات الألومنيوم هي عبارة عن موصلات مصنوعة من ألومنيوم 1350-H19 أو سبائك الألومنيوم 6201-T81 أو ACSR، وهي مجدولة متحدة المركز وتم تغطيتها بالبولي ايثلين، والبولي ايثلين ذات الكثافة العالية (HDPE) أو البولي ايثيلين المتشابك (XLPE).

المعايير
ASTM B-230 - سلك 1350-H19 من الألومنيوم للغايات الكهربائية
ASTM B-231 - موصلات ألومنيوم موصلة مجدولة متحدة المركز، وتم تقويتها بالفولاذ (ACSR).
ASTM B-1248 - صب بلاستيك البولي ايثلين ومواد البثق
ASTM C-8.35 - مواصفات سلك وكابل المغلفة بالبولي ايثيلين المقاوم للطقس
ICEAS-61-402

لأسم الرمزى	الحجم	عدد الأسلاك	ثخانة العازل (mm)	القطر الكامل (mm)	القوة المفصلة (kg)	الوزن الأسمي (kg/km)				التيار المسموح به + A
لأسم الرمزى	AWG or kcmil	عدد الأسلاك	ثخانة العازل (mm)	القطر الكامل (mm)	القوة المفصلة (kg)	ألومنيوم	LDPE	HDPE	XLPE	التيار المسموح به + A
AAC
Plum	6	7	0.762	6.198	255	36.61	50.66	51.27	51.27	100
Apricot	4	7	0.762	7.239	400	58.19	75.57	76.33	76.33	135
Peach	2	7	1.143	9.703	612	92.56	126.09	127.55	127.55	180
Nectarine	1	7	1.143	11.481	789	116.67	167.31	169.52	169.52	210
Quince	1/0	7	1.524	12.395	903	147.48	203.7	206.14	206.14	240
Haw	1/0	19	1.524	12.522	980	147.48	204.49	206.96	206.96	240
Orange	2/0	7	1.524	14.834	1139	186.02	257.9	261.02	261.02	280
Ironwood	2/0	19	1.524	13.691	1211	186.02	250.41	253.21	253.21	280
Fig	3/0	7	1.524	16.307	1377	233.64	315.53	319.08	319.08	320
Lemon	3/0	19	1.524	14.986	1501	233.64	306.53	309.7	309.7	320
Olive	4/0	7	1.524	16.307	1728	296.14	378.04	381.58	381.58	370
Pomegranate	4/0	19	1.524	16.459	1823	296.14	379.09	382.69	382.69	370
Sassalras	250	19	1.524	17.628	2043	348.68	439.88	443.84	443.84	420
Mulberry	266.8	19	1.524	17.653	2182	372.19	463.59	467.55	467.55	430
Basswood	300	19	1.524	18.999	2404	419.66	520.91	525.3	525.3	478
Anona	336.4	19	1.524	19.964	2697	469.51	578.04	582.75	582.75	495
Chinquapin	350	19	1.524	20.269	2790	488.12	598.98	603.79	603.79	525
Molles	397.5	19	2.032	22.454	3123	555.08	707.29	713.88	713.88	550
Sumac	450	37	2.032	23.673	3719	628	791.79	798.89	798.89	600
Huckleberry	477	37	2.032	24.257	3810	665.21	834.63	841.98	841.98	610
ACSR
Walnut	6	6/1	0.762	6.553	540	36.64	69.94	71.43	71.43	105
Butternut	4	6/1	0.762	7.874	844	58.04	107.15	107.15	107.15	135
Hickory	4	7/1	0.762	8.052	1070	58.04	120.54	122.03	122.03	135
Pignut	2	6/1	1.143	10.312	1293	92.27	175.6	177.09	177.09	180
Beech	2	7/1	1.143	10.643	1651	92.27	199.41	199.41	199.41	180
Chestnut	1	6/1	1.143	11.303	1610	116.37	17.27	218.76	218.76	210
Almond	1/0	6/1	1.524	13.157	1987	146.73	282.75	284.24	284.24	235
Pecan	2/0	6/1	1.524	14.402	2404	184.98	348.23	349.72	349.72	290
Filbert	3/0	6/1	1.524	15.799	3003	233.34	430.08	433.05	433.05	305
Buckeye	4/0	6/1	1.524	17.348	3787	394.21	531.27	535.74	535.74	345
Hackberry	266.8	18/1	1.524	18.517	3121	372.63	525.32	528.3	528.3	356
AAAC
Maple	6	7	0.762	6.553	503	42.41	59.53	61.01	61.01	78
Hornbeam	4	7	0.762	7.874	798	67.56	89.29	90.78	90.78	145
Linden	2	7	1.143	10.312	1270	107.44	147.33	147.33	147.33	190
Oilnut	1/0	7	1.524	11.887	2023	170.99	238.11	247.03	247.03	250
Waterash	2/0	7	1.524	14.402	2445	215.63	291.68	302.01	302.01	290
Shellbark	3/0	7	1.524	15.799	3080	271.59	358.65	370.55	370.55	335
