نظام مكبس الترشيح
نظام مكبس الترشيح شائع الإستخدام بنسبة كبيرة بين مصنعين الخرسانة الذين يحتاجون لإعادة تدوير المياه والخرسانة المهدورة، هذه الأنظمة تسمح للمصنعين أن يستخدموا مياه نظيفة، من خلال عملية لا يتخللها أي نسبة إهدار.

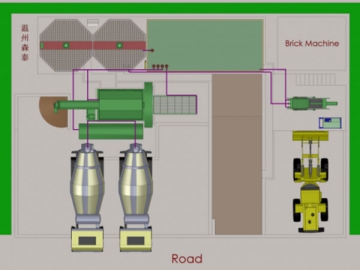

آلية العمل
1- تصطف شاحنة خلط الإسمنت في المكان المطلوب ويتم تشغيل النظام، ثم يتم ملئ الخلاط بالمياه.
2- يتم وضع الخرسانة المهدرة في القادوس ثم تمر بعملية إعادة التدوير وفصل الرمل والحجارة.

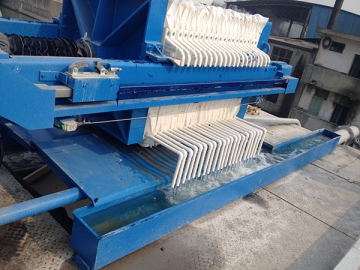

3- الماء الطينية تغمر اثنين من الخلاطات مع رجها لمنع الترسب، حيث يتم من خلال حساسات المياه والمضخات ضخ المياه المخلوطة بالإسمنت إلى مكبس الترشيح، وعبر نظام مكبس الترشيح يتم دفع المياه بالضغط مما يشكل قطع كبيرة من المواد المهدرة والمترسبة التي يمكن إعادة تدويرها.
4- يمكن إعادة إستعمال المياه النظيفة لخلط الباطون أو عند غسل شاحنات خلاط الباطون، أما القطع المترسبة الكبيرة فيمكن إعادة إستخدامها في صناعة الطوب واللبن الحجري.
المميزات
نظام تحكم آلي
لوح رفاف لمنع المياه من التسرب إلى القطع الطينية المنجة بعد الكبس.
من خلال الصمام الكهربائي للطين، يمكن فصل الماء الطينية من الماء النظيفة.
شاشة ذكية.
| المعلومات التقنية – مكبس الترشيح | |||
| 1 | الموديل | XMZY30/1000-30U | XMZY15/870-30U |
| 2 | مساحة التقطير(M2) | 35 | 15 |
| 3 | عدد الألواح(PCS) | 19 | 13 |
| 4 | سماكة القطع المترسبة(mm) | 30 | 30 |
| 5 | مستوى التجويف(L) | 518 | 230 |
| 6 | حجم الألواح (mm) | 1000*1000 | 870*870 |
| 7 | المواد المصنوعة منها الألواح | RFPP | RFPP |
| 8 | أعلى ضغط هيدروليكي(MPa) | 20 | 20 |
| 9 | مستوى ضغط التقطير(MPa) | 0.6 | 0.6 |
| 10 | نوع الضغط | ضغط هيدروليكي، ضغط ميكانيكي | ضغط هيدروليكي، ضغط ميكانيكي |
| 11 | طاقة المحطة الهيدروليكية(KW) | 4 2.2 | 4 0.75 |
| 12 | الوزن(Kg) | 4100 | 1500 |
| 13 | الحجم الخارجي(mm) | 3400*1450*1560 | 2750*1300*1600 |
| 14 | محتوى الرطوبة (%) | 60--70 | 60--70 |

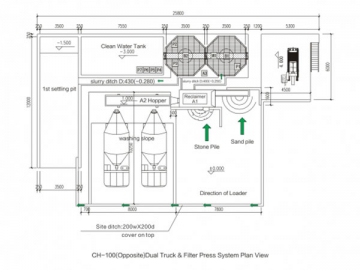

| الإسم | الموديل | الملاحظات | |
| A1 | جهاز إعادة تدوير الخرسانة | CH100 (معاكس) /8kw | |
| A2 | القادوس | 7m (معاكس) | |
| A3 | خزانة التحكم الكهربائي | PLC أوتوماتيكي | |
| B1-2 | الرجاج | BLD13-23-DXJ55-ZJ1300/5.5kw | |
| W1 | جهاز ضبط مستوى المياه | قطب كهربائي | |
| P1 | مضخة الضغط | 65wq40-50-11kw | ضخ الطين لمكبس الترشيح |
| P2 | مضخة القادوس | 50WQ20-25-3kw | ضخ المياه الطينية للقادوس |
| P3 | مضخة إضافة طين | WQ 15-20-2.2 | 1 #,2# إضافة مياه إلى الخزان |
| P4-5 | مضخة خلاط الشاحنات | 50WQ20-25-3kw | غسيل خلاط الشاحنات |
| P6 | مضخة إعادة التدوير | WQ 15-20-2.2 | غسيل جهاز إعادة التدوير |
