نظام إعادة التدوير خزان التقليب
نظام إعادة التدوير عن طريق تقليب الخزان شائع الإستخدام لدى مصانع الخرسانة التي تفتقر للمصادر المائية وتنتج خلطات خرسانية ضعيفة القوة

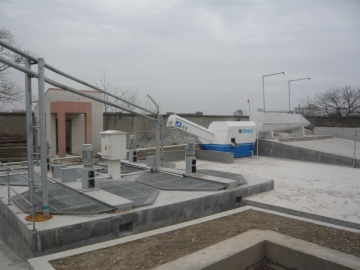

يعمل نظام إعادة التدوير في دائرة مغلقة مكونة من جهاز إعادة تدوير الخرسانة ونظام تصفية المياه، هذه المعدات تحول المواد المهدرة والمياه التي تم استخدامها في غسيل خلاط الباطون إلى أن تكون صالحة للإستخدام.

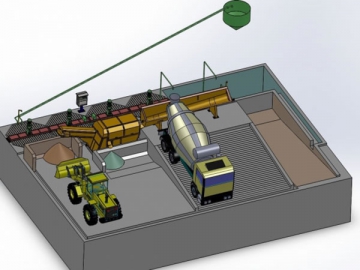

التصميم القياسي لنظام إعادة التدوير عن طريق الرج يحتوي على 4 خزانات للخلط، خزان منحدر ترسيب و خزان مياه نظيفة.
توضع مضخات الطين في الخلاط رقم 1 كما توضغ مضخات الطين ويتم إضافة المياه في الخلاط رقم 3.
آلية العمل
1- تصطف شاحنة خلط الإسمنت في المكان المطلوب ويتم تشغيل النظام وضخ المياه في الخزان
2- يتم وضع الخرسانة المهدرة في القادوس ثم تمر بعملية إعادة التدوير وفصل الرمل والحجارة.
3- الماء المخلوطة بالإسمنت تغمر ثلاثة من الخزانات مع رجها لمنع الترسب، حيث يتم من خلال حساسات المياه والمضخات ضخ المياه الإسمنتية إلى مكبس الترشيح، وعبر نظام مكبس الترشيح يتم دفع المياه بالضغط مما يشكل قطع كبيرة من المواد المهدرة والمترسبة التي يمكن إعادة تدويرها
| NO | الإسم | الموديل | الملاحظات |
| A1 | جهاز إعادة تدوير الخرسانة | STF-140(معاكس)/7.5kw | |
| A2 | القادوس | 7m (معاكس) | |
| A3 | خزانة التحكم الكهربائي | PLC أوتوماتيكي | |
| B1-4 | الرجاج | BLD-23-DXJ55-ZJ1300/5.5kw | |
| W1-3 | جهاز ضبط مستوى المياه | قطب كهربائي | |
| P1-2 | مضخة الضغط | 80SWQ65-25-7.5 | ضخ الطين لمكبس الترشيح |
| P3 | مضخة القادوس | 50WQ20-25-3kw | ضخ المياه الطينية للقادوس |
| P4 | مضخة إضافة طين | WQ 15-20-2.2 | 1 #,2# إضافة الطين إلى الخزان |
| P5-6 | مضخة خلاط الشاحنات | 50WQ20-25-3kw | غسيل خلاط الشاحنات |
| P7-8 | مضخة إضافة المياه | WQ 15-20-2.2 | 3 #,4# إضافة مياه إلى الخزان |
| P9 | مضخة التصريف | 50WQ10-10-0.75 | تصريف المياه |
