آلة الثني الهيدروليكية NC سلسلة Manufacturer

آلة الثني الهيدروليكية NC سلسلة

طلب عرض سعر

من نحن: http://accurlcnc.asia/2-1-hydraulic-press-brakewc67y-series/205173/index.html

WC67Y

ACCURLيقوم بإنتاج خط من آلات الثني الهيدروليكية NC ذات القوة والكفاءة العالية التي تضمن القيام بالثني الدقيق للصفائح المعدنية لأغراض التشكيل الخاصة بك. آلة ثني الصفائح المعدنية سلسلة WC67Y هي الحل المثالي لعملية تشكيل المعادن القوية.

المزايا الرئيسية لآلة الثني الهيدروليكية
1. آلة الثني الهيدروليكية مبسطة تماماَ وتلبي متطلبات إنتاج EU. بناء الهيكل يتم عن طريق أجهزة لحام روبورتية أوتوماتيكية ويخضع لعملية تخفيف الضغط بمعاملة التلدين.
2. آلة الثني تستخدم نظام هيدروليكي متكامل الموثوق به وسهل الصيانة المُصمم عن طريق Bosch-Rexroth في ألمانيا.
3. يتم ثني الأجزاء بأقصى دقة وذلك بفضل آلية التزامن الميكانيكية وجهاز التعويض المعقد.
4. بتم تعديل أوتوماتيكياً مسافة وشوط المقياس الخلفي الموجود في آلة الثني عن طريق محرك ويمكن أن يتم تعديلها أيضاً بواسطة اليد. يتم عرض التعديلات بعدادات رقمية.
5. طرق التشغيل المستمرة، المفردة والبوصة تم تصميمها لآلات تشكيل المعادن لكي يتم التحكم فيها عن طريق إستخدام مرحلات زمنية.
6. حاجز السلامة وجهاز تعشيق كهربائي لقد تم تصميمهم لآلة الثني الهيدروليكية من أجل ضمان الحد الأقصى لسلامة التشغيل.

التصميمات القياسية لآلة الثني الهيدروليكية
آلة الثني مُجهزة بمثبتات علوية متوسطة من أجل منع التوتيد
أذرع دعم اللوحة
تعديلات مدعومة بالطاقة لعمق المحور
مصد
أغطية الإنارة
تصنيع الأدوات العلوية والسفلية
التحكم Estun E21 NC
نظام هيدروليكي Bosch-Rexroth ألماني
مكونات كهربائية Telemecanique/Schneider
حماية الحمولة الزائدة الكهربائية والهيدروليكية
ذراع مربع وأذرع دعم أمامية
عاكس دلتا ببرغي كروي وقضيب مصقول بدقة 0.05 mm

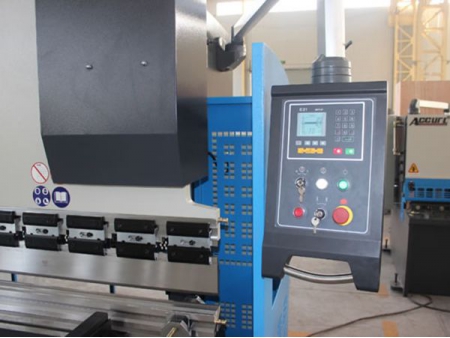

نظام التحكم Estun E21s NC لآلة الثني الهيدروليكية
لوحة صندوق LCD إحادية اللون
عامل متكامل قابل للبرمجة بسهولة
التحكم في تحديد الوضع أوتوماتيكياً
إستخدام الأوفست المحوري
مرحل زمني داخلي
عداد الشوط
عرض وضع المقياس الخلفي بدقة 0.01mm

المواصفات

النموذج (WC67Y/MB7)		40T/2000	40T/2500	63T/2500	80T/2500	80T/3200	80T/4000	100T/2500	100T/3200
قدرة الإنحناء	KN	400	400	630	800	800	800	1000	1000
طول الإنحناء	mm	2000	2500	2500	2500	3200	4000	2500	3200
بين الأعمدة	mm	1650	2000	2000	1990	2600	3350	1850	2550
عمق الحلق	mm	200	200	250	280	280	280	320	320
شوط إنزلاقي	mm	100	100	100	100	100	100	130	130
تعديل الشوط	mm	80	80	80	80	80	80	100	100
الحد الأقصى لإرتفاع الغلق	mm	330	330	340	360	360	360	390	390
SPM	min-1	≥11	≥11	≥10	≥10	≥10	≥10	≥10	≥10
طاقة المحرك الرئيسية	kW	4	4	5.5	7.5	7.5	7.5	7.5	7.5
الوزن الصافي	kg	3000	3600	4600	4800	6180	7720	6050	7400
حجم الإطار (L×W×H)	mm	2500 × 1900 × 2240	2950 × 1920 × 2240	3100 × 1890 × 2200	3120 × 1910 × 2300	3820 × 1925 × 2300	4650 × 1925 × 2300	3190 × 1945 × 2420	3790 × 1945 × 2420

النموذج (WC67Y/MB7)		100T/4000	125T/2500	125T/3200	160T/2500	160T/3200	160T/4000	160/6000
قدرة الإنحناء	KN	1000	1250	1250	1600	1600	1600	1600
طول الإنحناء	mm	4000	2500	3200	2500	3200	4000	6000
بين الأعمدة	mm	3350	1850	2550	1950	2540	3140	4800
عمق الحلق	mm	320	320	320	330	330	330	330
شوط إنزلاقي	mm	130	130	130	200	200	200	200
تعديل الشوط	mm	100	100	150	150	150	150	150
الحد الأقصى لإرتفاع الغلق	mm	390	390	390	465	465	465	465
SPM	min-1	≥10	≥10	≥10	≥6	≥6	≥6	≥6
طاقة المحرك الرئيسي	kW	7.5	7.5	7.5	11	11	11	11
الوزن الصافي	kg	8400	6100	7300	8900	9720	11160	18600
حجم الإطار (L×W×H)	mm	4590 × 1945 × 2420	3190 × 1945 × 2420	3790 × 1935 × 2420	3300 × 2225 × 2560	4100 × 2250 × 2560	4800 × 2250 × 2560	6400 × 2250 × 2960

النموذج (WC67Y/MB7)		200T/3200	200T/4000	200T/6000	250T/3200	250T/4200	250T/5000	250T/6000
قدرة الإنحناء	KN	2000	2000	2000	2500	2500	2500	2500
طول الإنحناء	mm	3200	4000	6000	3200	4200	5000	6000
بين الأعمدة	mm	2550	3260	4800	2540	3140	4000	5000
طول الحلق	mm	350	350	350	400	400	400	400
شوط إنزلاقي	mm	200	200	200	250	250	250	250
تعديل الشوط	mm	150	150	150	180	180	180	180
الحد الأقصى لإرتفاع الغلق	mm	450	450	450	500	500	500	500
SPM	min-1	≥3	≥3	≥3	≥3	≥3	≥3	≥3
طاقة المحرك الرئيسي	kW	15	15	15	18.5	18.5	18.5	18.5
الوزن الصافي	kg	11440	13400	21300	13840	15320	17100	18600
حجم الإطار (L×W×H)	mm	3750 × 2180 × 2825	4450 × 2180 × 2825	6420 × 2180 × 2900	3840 × 2250 × 2920	4840 × 2250 × 2920	5640 × 2250 × 2980	6420 × 2250 × 2980

النموذج (WC67Y/MB7)		300T/4000	300T/5000	300T/6000	400T/4000	400T/6000	500T/4000	500T/6000
قدرة الإنحناء	KN	3000	3000	3000	4000	4000	5000	5000
طول الإنحناء	mm	4000	5000	6000	4000	6000	4000	6000
بين الأعمدة	mm	2900	3900	4900	3140	5000	3050	4760
عمق الحلق	mm	400	400	400	400	400	400	400
شوط إنزلاقي	mm	250	250	250	320	320	320	320
تعديل الشوط	mm	180	180	180	220	220	220	220
الحد الأقصى لإرتفاع الغلق	mm	535	535	535	600	600	630	630
SPM	min-1	≥3	≥3	≥3	≥2.5	≥2.5	≥2.5	≥2.5
طاقة المحرك الرئيسي	kW	22	22	22	37	37	37	37
الوزن الصافي	kg	24400	27100	29100	30100	41100	42000	47600
حجم الإطار (L×W×H)	mm	4400 × 2250 × 3115	5400 × 2250 × 3115	6400 × 2250 × 3520	4800 × 2625 × 3700	6800 × 2650 × 3900	4200 × 4500 × 4760	6200 × 4500 × 4760

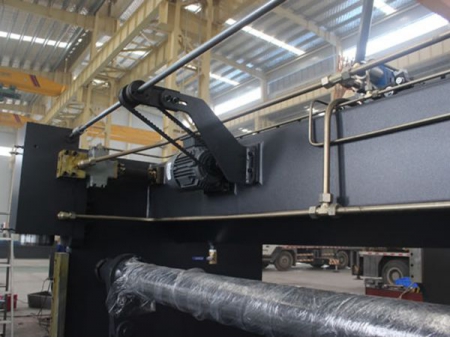

صور مفصلة
