طلب عرض سعر

الخصائص الرئيسية:
1.آلة الثني سلسلة B للتثني السهل مناسبة جداً لثني الأجزاء الصغيرة وبتكلفة تشغيل منخفضة.
مع قضيب الثني، قدرة التحكم بمحورين لـ NC المتزامنة، جميعاً تحقق أكبر قدرة للثني.
2.آلة الثني الهيدروليكية NC بمحورين تحقق الأداء التوافقي بين فعالية التكلفة المضافة والاستعمال السهل.
3.سهولة استخدام ESTUN E21s او وحدة التحكم ELGO P40 NC الألمانية.
4.تحكم NC بمحورين:
• محور Y لتموضع للتثبيت للتوجيه العكسي الدقيق
• محور X للقياس الخلفي للتوجيه العكسي الدقيق
• الضبط اليدوي للمحاور R، Z1، Z2
• نظام التحديب المتموج اليدوي (حسب الإختيار)
5.أضيف سياج الأمان والترابط الكهربائي للمعدة لتحقيق أمان التشغيل.

المعدة بالمواصفات القياسية
• استخدام المثبتات العلوية للنظام الوسيط مع مانع الاوتاد
• أذرع دعم اللوح
• محور العمق مزود بالطاقة
• واقي خلفي
• واقيات الإضاءة

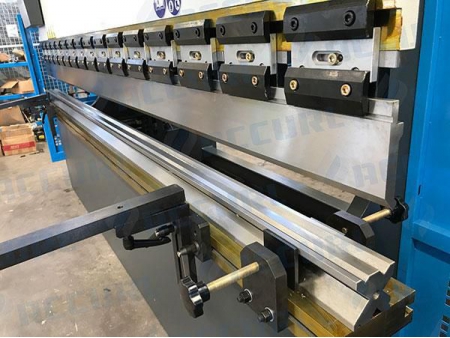

• الأدوات العلوية والسفلية
• ESTUN E21s أو ELGO P40 NCالألماني
• النظام الألماني Bosch-Rexroth الهيدروليكي
• الحماية من زيادة الحمل الكهربائي والهيدروليكي
• ذراع ضبط الزاوية القائمة (تربيع) و
• أذرع الدعم الأمامية
• عاكس Delta مع برغي كروي والقضيب المصقول مع دقة 0.05 مم.

المواصفات:
النوع (AC/MB7) 40T/1600 50T/2500 63T/2500 80T/2500 80T/3200 80T/4000 100T/2500 100T/3200
قدرة الثني кН 400 500 630 800 800 800 1000 1000
طول الثني мм 1600 2500 2500 2500 3200 4000 2500 3200
الأعمدة البينية mm 1250 2000 1900 1900 2600 3350 1850 2550
عمق القناة (الممر) mm 230 230 250 320 320 320 320 320
شوط الإنزلاق mm 100 100 100 100 100 100 120 120
ضبط الشوط mm 80 80 80 80 80 80 100 100
أقصى إرتفاع للغلق mm 320 320 320 360 360 360 390 390
SPM min-1 ≥ 11 ≥ 11 ≥ 10 ≥ 10 ≥ 10 ≥ 10 ≥ 10 ≥ 10
قدرة المحرك الرئيسي kW 5.5 5.5 5.5 7.5 7.5 7.5 7.5 7.5
الوزن الصافي kg 3000 3600 4150 4800 5580 6120 5850 6500
قياس الإطار الخارجي (الطول×العرض×الإرتفاع) mm 2100×1250
×2050
3150×1350
×2240
2850×1890
×2150
3180×1750
×2350
3820×1700
×2350
4350×1700
×2400
2850×1750
×2360
3790×1700
×2350
النوع (AC/MB7) 100T/4000 125T/2500 125T/3200 160T/2500 160T/3200 160T/4000 160/6000
قدرة الثني KN 1000 1250 1250 1600 1600 1600 1600
طول الثني mm 4000 2500 3200 2500 3200 4000 6000
الأعمدة البينية mm 3350 1850 2550 1950 2540 3140 4800
عمق القناة (الممر) mm 320 320 320 330 330 330 330
شوط الإنزلاق mm 120 130 130 200 200 200 200
ضبط الشوط mm 100 130 130 200 200 200 150
أقصى إرتفاع للغلق mm 390 390 390 465 465 465 465
SPM min-1 ≥ 10 ≥ 10 ≥ 10 ≥ 6 ≥ 6 ≥ 6 ≥ 6
قدرة المحرك الرئيسي kW 7.5 11 11 11 11 11 11
الوزن الصافي kg 7800 6100 7300 8900 9720 11160 18600
قياس الإطار الخارجي (الطول×العرض×الإرتفاع) mm 4590×1745
×2450
3190×1945
×2420
3790×1935
×2420
3300×2225
×2560
4100×2250
×2560
4800×2250
×2560
6400×2250
×2960
النوع (AC/MB7) 200T/3200 200T/4000 200T/6000 250T/3200 250T/4200 250T/5000 250T/6000
قدرة الثني KN 2000 2000 2000 2500 2500 2500 2500
طول الثني mm 3200 4000 6000 3200 4200 5000 6000
الأعمدة البينية mm 2550 3260 4800 2540 3140 4000 5000
عمق القناة (الممر) mm 350 350 350 400 400 400 400
شوط الإنزلاق mm 230 200 200 250 250 250 250
ضبط الشوط mm 160 160 160 180 180 180 180
أقصى إرتفاع للغلق mm 515 515 515 535 535 535 500
SPM min-1 ≥ 3 ≥ 3 ≥ 3 ≥ 3 ≥ 3 ≥ 3 ≥ 3
قدرة المحرك الرئيسي kW 11 11 11 18.5 18.5 18.5 18.5
الوزن الصافي kg 12500 14300 21300 13900 15320 17100 18600
قياس الإطار الخارجي (الطول×العرض×الإرتفاع) mm 3750×2180
×2950
4450×2180
×3000
6420×2180
×2900
3840×2250
×2920
4840×2250
×2920
5640×2250
×2980
6420×2250
×2980
النوع (AC/MB7) 300T/4000 300T/5000 300T/6000 400T/4000 400T/6000 500T/4000 500T/6000
قدرة الثني KN 3000 3000 3000 4000 4000 5000 5000
طول الثني mm 4000 5000 6000 4000 6000 4000 6000
الأعمدة البينية mm 2900 3900 4900 3140 5000 3050 4760
عمق القناة (الممر) mm 400 400 400 400 400 400 400
شوط الإنزلاق mm 250 250 250 320 320 320 320
ضبط الشوط mm 180 180 180 220 220 220 220
أقصى إرتفاع للغلق mm 535 535 535 600 600 630 630
SPM min-1 ≥ 3 ≥ 3 ≥ 3 ≥ 2.5 ≥ 2.5 ≥ 2.5 ≥ 2.5
قدرة المحرك الرئيسي kW 22 22 22 37 37 37 37
الوزن الصافي kg 24400 27100 29100 30100 41100 42000 47600
قياس الإطار الخارجي (الطول×العرض×الإرتفاع) mm 4400×2250
×3115
5400×2250
×3115
6400×2250
×3520
4800×2625
×3700
6800×2650
×3900
4200×4500
×4760
6200×4500
×4760
صور مفصلة
