مثقاب حفار DTH للضغط المنخفض والمتوسط
طلب عرض سعر
تورد Superman مثاقيب للحفر بأسطح مسطحة ومقعرة ومحدبة، وبإدخال كروي، مخروطي أو قذفي لمطارق DTH ذات الضغط المنخفض والمتوسط. مثاقيب الحفر DTH تقديم الإيجابيات التي تتوقعها من الكفاءة العالية، معدل الخطأ المنخفض، عمر الخدمة الطويل وكذلك الصلابة العالية في معالجة الصخور الصلبة والكاشطة.

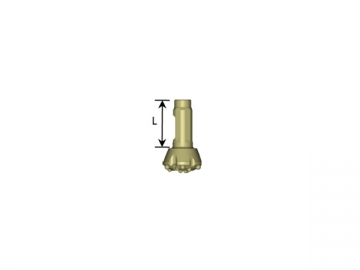

| جدول قضبان الحفر (المثاقيب ) لمطارق DTH للضغط المتوسط والعالي | |||
| SPM65B L=105mm تخديد=4 | | SPM90/SPM90-I/930 L=130mm تخديد=6 | |
| SPM70 L=144mm تخديد=6 | | SPM110/SPM110-I/4.5 L=140mm تخديد=6 |
| SPM76 L=112mm تخديد=4 | | SPM150/SPM150-I L=170mm تخديد=6 |
| SPM80/SPM80X L=130mm تخديد=6 | | SPM170/SPM170-I L=170mm تخديد=6 |
| SPM80-II L=144mm تخديد=6 | | |
| SPM80XD L=165mm تخديد=6 | ||
| جدول 1 لمواصفات مثاقيب ثاقب DTH | ||||||
| رقم الجزء | عدد الثقوب الهوائية | القطر (mm) | الوزن (Kg) | إزرار القياس | الأزرار الأمامية | مطرقة DTH المطابقة |
| 1 | 68-72 | 1.5 | 4×Φ12 | 3×Φ12 | SPM65 | |
| 3 | 75-77 | 2.4 | 5×Φ12 | 3×Φ12 | SPM70 | |
| 2 | 76-78 | 2.5 | 5×Φ12 | 3×Φ12 | SPM76 | |
| 2 | 78-82 | 2.6 | 5× Φ12 | 3× Φ12 | ||
| 3 | 82-84 | 3.0 | 6×Φ12 | 3×Φ12 | SPM80 SPM80X | |
| 3 | 90-95 | 3.6 | 6×Φ14 | 4×Φ12 | ||
| 4 | 90-95 | 3.4 | 8 ×Φ12 | 4 ×Φ12 | SPM80XD | |
| 3 | 82-84 | 3.0 | 5× Φ12 | 4× Φ12 | SPM80-II | |
| 3 | 90-95 | 3.8 | 6×Φ14 | 4×Φ12 | SPM90 SPM90-I SPM930 | |
| 2 | 90-95 | 3.6 | 6×Φ14 (قذفي） | 3×Φ12(قذفي) 1×Φ12(مقبب) | ||
| 2 | 90-95 | 3.8 | 6×Φ14 (قذفي) | 4×Φ12(قذفي) | ||
| 3 | 90-95 | 3.6 | 6×Φ14 (مخروطي) | 4×Φ12(مخروطي) | ||
| 2 | 90-95 | 3.6 | 5×Φ14(قذفي) | 4×Φ12 (قذفي) | ||
| 3 | 100-105 | 4 | 6×Φ14 | 4×Φ12 | ||
| 3 | 105-110 | 4.2 | 8×Φ14 | 2×Φ12 | ||
| 3 | 110-115 | 4.5 | 8×Φ14 | 2×Φ12 | ||
| جدول 2 لمواصفات مثاقيب ثاقب DTH | ||||||
| رقم الجزء | عدد الثقوب الهوائية | القطر (mm) | الوزن (Kg) | إزرار القياس | الأزرار الأمامية | مطرقة DTH المطابقة |
| 3 | 120-125 | 5 | 8×Φ14 | 3×Φ12 | SPM90 SPM90-I SPM930 | |
| 3 | 130-135 | 6.8 | 6×Φ14 | 8×Φ12 | ||
| 3 | 110-115 | 6.1 | 6×Φ14 | 5×Φ12 | SPM110 SPM110-I SPM4.5 | |
| 3 | 110-115 | 6.3 | 6×Φ14 | 5×Φ12 | ||
| 3 | 120-125 | 7 | 6×Φ14 | 6×Φ12 | ||
| 3 | 125-130 | 7.1 | 6×Φ14 | 7×Φ12 | ||
| 3 | 130-135 | 7.3 | 6×Φ14 | 7×Φ12 | ||
| 3 | 135-140 | 8 | 6×Φ14 | 7×Φ12 | ||
| 3 | 140-145 | 8.2 | 6×Φ14 | 8×Φ12 | ||
| 3 | 150-155 | 9 | 6×Φ14 | 9×Φ12 | ||
| 3 | 155-160 | 16.3 | 14×Φ16 | 4×Φ14 | SPM150 SPM150-I | |
| 3 | 160-165 | 17.3 | 14×Φ16 | 5×Φ14 | ||
| 3 | 180-185 | 19.6 | 15×Φ16 | 8×Φ14 | ||
| 3 | 200-205 | 23 | 18×Φ16 | 3×Φ14 | ||
| جدول 3 لمواصفات مثاقيب ثاقب DTH | ||||||
| رقم الجزء | عدد الثقوب الهوائية | القطر (mm) | الوزن (Kg) | إزرار القياس | الأزرار الأمامية | مطرقة DTH المطابقة |
| 3 | 175-180 | 22.8 | 15×Φ16 | 8×Φ14 | SPM170 SPM170-I | |
| 3 | 185-190 | 23.24 | 15×Φ16 | 8×Φ14 | ||
| 3 | 195-198 | 23.5 | 9×Φ16 | 13×Φ14 | ||
| 3 | 195-198 | 24 | 9×Φ16 | 13×Φ14 | ||
| 3 | 200-203 | 25.8 | 18×Φ16 | 5×Φ14 | ||
| 3 | 200-203 | 26.1 | 18×Φ16 | 6×Φ14 | ||
| 3 | 210-213 | 26.5 | 9×Φ16 | 13×Φ14 | ||
| 3 | 220-223 | 28.5 | 14×Φ16 | 12×Φ14 | ||
| 3 | 220-223 | 28.5 | 15×Φ16 | 11×Φ14 | ||
| 3 | 230-233 | 32 | 15×Φ16 | 12×Φ14 | ||
| 3 | 240-243 | 36 | 15×Φ16 | 11×Φ14 | ||
| 3 | 250-253 | 45 | 15×Φ16 | 13×Φ14 | ||
| أ) أزرار القياس غير المعلمة والأزرار أمامية كلها عبارة عن أزرار كروية. ب) إسم الكود: SPM موديل المطرقة مثال لمطرقة مثقاب الثقب : SPM170-175 170 = موديل مطرقة DTH المطابقة؛ 175 = قطر مثاقيب المطرقة (mm) | ||||||
