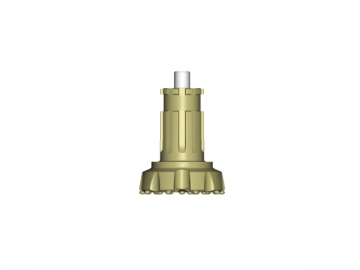

الظاهرهنا هو مجموعة واسعة من مثاقيب الثاقب DTH التي تقدمها Superman بتصماميم مقعرة، محدبة ومسطحة، ومعظم الإزرار الكروية لمطارق DTH ذات الكفاءة العالية و الضغط العالي. راجع المواصفات المفصلة لمثاقيب حفار الثقوب الأرضي وقضبان المثاقيب .

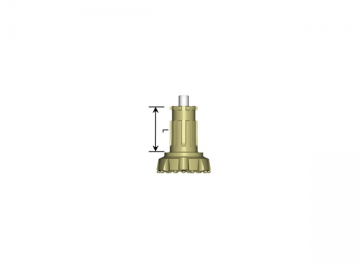

جدول قضبان المثاقيب لمطارق DTH ذو الكفاءة العالية والضغط العالي
	SPM335 L=181mm تخديد =8	SPM440 L=228mm تخديد =12
	SPM340/345 /345K/345A(أنبوب غير ذيلي) L=215mm تخديد =8	SPM450 L=287mm تخديد =12
	SPM350/355/355K (أنبوب غير ذيلي) /S50 (أنبوب غير ذيلي) L=224mm تخديد =8	SPM460 L=230mm تخديد =12
	SPM360/S60 (أنبوب غير ذيلي) L=307.8mm تخديد =8	SPM480/M80 L=329mm تخديد =12
	SPM380/S80 (أنبوب غير ذيلي) L=350mm تخديد =10	SPM3112/275 L=491mm تخديد =12
	S100 (أنبوب غير ذيلي) L=398mm تخديد=12	SPM3112/275 L=491mm تخديد =12

المواصفات الفنية

جدول 1 لمواصفات مثاقيب ثاقب DTH للضغط العالي
رقم الجزء	عدد الثقوب الهوائية	القطر (mm)	الوزن (Kg)	إزرار القياس	الأزرار الأمامية	مطرقة DTH المطابقة
SPM330-80	2	82-85	3.4	6×Φ13	3×Φ12	SPM330
SPM330-85	2	82-85	3.4	6×Φ13	3×Φ12	SPM330
SPM335-90	2	90-93	4.6	6×Φ13	6×Φ12	SPM335
SPM340-105	2	105-108	7.7	8×Φ14	7×Φ13	SPM340 SPM345 SPM345K SPM345A
SPM340-115	2	115-118	8	7×Φ14	7×Φ13
SPM340-130	2	130-133	10.5	8×Φ14	8×Φ13
SPM350-130	2	130-133	17	7×Φ16	7×Φ14	SPM350 SPM355 SPM355K S50
SPM350-140	2	140-143	18	7×Φ16	7×Φ14
SPM350-152	2	152-155	19	8×Φ16	8×Φ14
SPM360-152	2	152-155	25	8×Φ16	11×Φ14	SPM360 S60
SPM360-165	2	165-170	26.5	8×Φ16	11× Φ16
SPM360-178	3	178-183	28.6	12×Φ16	6× Φ14
SPM360-194	3	194-197	30	9×Φ16	12× Φ16
SPM360-203	3	203-206	32	9×Φ16	13×Φ16
SPM360-216	3	216-219	35	9×Φ16	13× Φ16	SPM360 S60
SPM360-230	3	230-233	37	12×Φ16	16×Φ16
SPM360-254	3	254-257	43	12×Φ16	17× Φ16
SPM360-305	3	305-308	57	15× Φ18	27× Φ16

جدول 2 لمواصفات مثاقيب ثاقب DTH للضغط العالي
رقم الجزء	عدد الثقوب الهوائية	القطر (mm)	الوزن (Kg)	إزرار القياس	الأزرار الأمامية	مطرقة DTH المطابقة
SPM380-203	2	203-206	48	8× Φ18	10× Φ16	SPM380 S80
SPM380-216	3	216-219	50	16× Φ18	7× Φ16
SPM380-230	3	230-233	53	16× Φ18	7× Φ16
SPM380-254	3	254-257	58	16× Φ18	9× Φ16
SPM380-310	3	310-313	71	21× Φ18	14× Φ16
SPM380-350	4	350-353	80	32× Φ18	23× Φ16
S100-254	3	254~257	108	18× Φ18	14× Φ16	S100
S100-305	2	305~308	125	21× Φ18	15× Φ18 13× Φ16
S100-350	4	350~353	135	16× Φ18	12× Φ18 18× Φ16
S00-381	4	381~384	160	18× Φ18	18× Φ18 21× Φ16
SPM3112-302	3	302-305	176	15× Φ19	23× Φ19	SPM3112 SPM275
SPM3112-311	3	311-314	177	15× Φ19	24× Φ19
SPM3112-330	3	330-333	186	15× Φ19	31× Φ19
SPM3112-357	3	357-360	196	15× Φ19	34× Φ19
SPM3112-381	3	381-384	205	15× Φ19	40× Φ19
SPM3112-444	3	444-447	230	18× Φ19	44× Φ19
SPM3112-483	3	483-486	285	18× Φ19	50× Φ19
SPM3112-508	3	508-511	311	24× Φ19	74× Φ19
أ) أزرار القياس غير المعلمة والأزرار أمامية كلها عبارة عن أزرار كروية. ب) إسم الكود: SPM موديل المطرقة قطر مثقاب الحفار مثال: SPM360-254 360 موديل مطرقة DTH المطابق؛ 254= قطر مثاقيب مطرقة DTH (mm) ※ تستخدم المعلمات المذكورة أنفاً فقط كمعلومات مرجعية.

مواصفات مثاقيب حفار DTH DTH ذو الكفاءة العالية والضغط العالي
رقم الجزء	عدد الثقوب الهوائية	القطر (mm)	الوزن (Kg)	إزرار القياس	الأزرار الأمامية	مطرقة DTH المطابقة
SPM440-115	2	110-113	8	8×Φ14	7×Φ13	SPM440
SPM440-130	2	130-133	12	8×Φ14	8×Φ13	SPM440
SPM450-130	2	130-133	15	7×Φ16	7×Φ14	SPM450
SPM450-140	2	140-143	15.4	7×Φ16	7×Φ14
SPM450-152	2	152-155	19	8×Φ16	8×Φ14
SPM460-165	2	165-170	25	8×Φ16	9×Φ16	SPM460
SPM460-178	2	178-181	27	8×Φ16	10×Φ16
SPM460-203	2	203-206	40	8×Φ16	13×Φ16
SPM460-216	3	216-219	45	9×Φ16	14×Φ16
SPM480-203	2	203-206	48	9×Φ18	9×Φ16	SPM480 M80
SPM480-216	2	216-219	50	10×Φ18	12×Φ16
SPM480-254	3	254-257	58	11×Φ18	17×Φ16
أ) أزرار القياس غير المعلمة والأزرار أمامية كلها عبارة عن أزرار كروية. ب) إسم الكود: SPM موديل المطرقة قطر مثقاب الحفار مثال: SPM440-115 440= موديل مطرقة DTH المطابق؛ 115= قطر مثاقيب مطرقة DTH (mm) ※ تستخدم المعلمات المذكورة أنفاً فقط كمعلومات مرجعية.
