U10 Linear Actuator for Solar Tracking System

المشغل الخطي لنظام التتبع الشمسي
المشغل الخطي لنظام التتبع الشمسي U10 صمم خصيصاً لأنظمة التتبع للشمس، كما أن الطرف الأمامي والطرف الخلفي للمشغل الخطي يمكن تركبيه على ألواح الخلايا الشمسية أو العواكس الشمسية (heliostats). المشغل الخطي يستخدم للتحكم في ألواح الخلايا الشمسية والعواكس الشمسية لكي تقابل أشعة الشمس بشكل مباشر، وبذلك تحقق أقصى كمية للاستفادة من الأشعة الشمسية وتحسين خرج الطاقة الكهربائية بزيادة 20%. البراغي مصنوعة من مادة سبيكة النحاس (البرونز القصديري وبرونز الألمنيوم) بهدف الحصول على المتانة المناسبة. أقصى حمل استاتيكي لهذه المشغلات الخطية 40,000 نيوتن، وأقصى حمل ديناميكي 20,000 نيوتن، وتصنيف لمقاومة الماء IP66، وبذلك فإن المشغلات الخطية تكون مناسبة للاستخدام في البيئة القاسية، علاوة على ذلك، فإنها تتميز بعمر الاستخدام الطويل، وقلة متطلبات الصيانة.

المادة: متوافقة مع معايير شهادة UL ومعايير CE، وتجاوزت اختبار الرذاذ الملحي، اختبار القوة الجانبية واختبار المتانة.

مصادقة الطرف الثالث: شهادة UL، شهادة CE وشهادة IP66.

• الجهد: 12/24/36/48V DC
• أقصى حمل ديناميكي: 20,000 نيوتن
• أقصى حمل ساكن (استاتيكي): 40,000 نيوتن
• السرعة بدون تحميل: من 1.7 إلى 2.0 مم\ثانية
• سرعة التحميل الكامل (Full-load): من 1.3 إلى 1.5 مم\ثانية
• نسبة التشغيل: 10%
• تصنيف مستوى مقاومة الماء: IP65
• درجة حرارة المحيط: من -25 إلى +65 درجة مئوية
• الخيار: مستشعر تأثير هول (الحساس المعناطيسي)

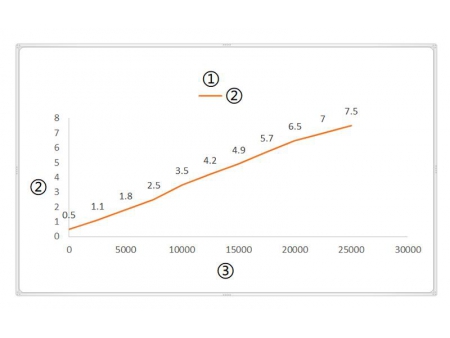

① الحمل والتيار؛ ② التيار (A)؛ ③ الحمل (N)؛ ④ الحمل والسرعة؛ ⑤ السرعة (مم\ثانية)

ملاحظة: عندما يتغير الجهد من 24 فولت إلى 12 فولت، فإن التيار سوف يتضاعف

• 1= 12 فولت
  2= 24 فولت
  3= 36 فولت
  4= 48 فولت

• 1= أمام – خلف
  2= مرتكز الدوران حول الأنبوب
  C= تخصيص حسب الطلب

• 1= نوع القضيب، القطر Φ16 مم
  2= نوع القضيب، القطر Φ13.2 مم
  3= نوع القضيب، القطر Φ15.2 مم
  4= نوع القضيب، القطر Φ16.2 مم
  5= شوكة مفصلية (clevis)، مجرى (فرضة) 8.2 مم، ثقب بقطرΦ13.2 مم
  6= نوع القضيب، القطر Φ13 مم
  7= نوع القضيب، القطر Φ20 مم
  8= نوع القضيب، القطر Φ30 مم
  9= لولب M16*1.5-20L
  C= تخصيص حسب الطلب

• 1= ثقب بقطر Φ13.2 مم
  2= ثقب بقطر Φ15.2 مم
  3= ثقب بقطر Φ16.2 مم
  4= شوكة مفصلية (clevis)، مجرى (فرضة) 8.2 مم، ثقب بقطرΦ13.2 مم
  5= نوع القضيب، القطر Φ13 مم
  6= نوع القضيب، القطر Φ16 مم
  7= نوع القضيب، القطر Φ20 مم
  8= نوع القضيب، القطر Φ30 مم
  9= لولب M16*1.5-20L
  C= تخصيص حسب الطلب

• 1=IP54
  2=IP65
  3=IP66
  C= تخصيص حسب الطلب

• 1= لا توجد
  2= مستشعر هول
  C= تخصيص حسب الطلب

• 1= أسلاك التوصيل القصدير العارية
  2= قابس توصيل 5 سن Din
  3= قابس طيران
  C= تخصيص حسب الطلب

• 1= 1 متر
  2= 1.5 متر
  3= 2 متر
  4= 3 متر
  C= تخصيص حسب الطلب
