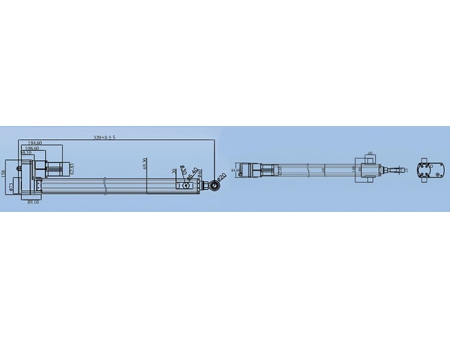

U10S Stepper Motor Linear Actuator

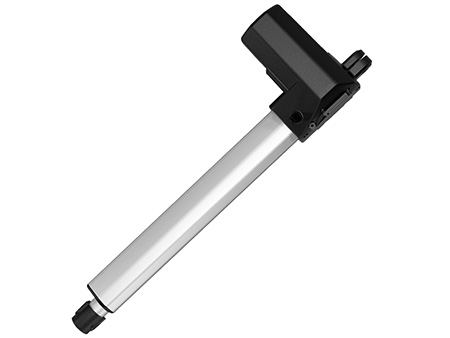

المشغل الخطي بالمحرك الخطوي U10S هو إصدار خاص من وصمم لكي يعتمد محرك الخطوة. يركب على سكة ومنزلقات لضمان الحركة الدقيقة. السطح الخارحي خضع لعمليات المعالجة بالأكسدة الأيونية من أجل تحقيق مقاومة التأكل السطحي، وكذلك تمديد عمر الخدمة لمحرك الخطوة المستخدم في المشغل الخطي.
المواصفات- الجهد: 12/24/36/48V DC
- أقصى حمل ديناميكي: 30,000 نيوتن
- أقصى حمل ساكن (استاتيكي): 50,000 نيوتن
- السرعة بدون تحميل: من 1.5 مم\ثانية
- سرعة التحميل الكامل (Full-load): من 1.2 مم\ثانية
- نسبة التشغيل: 10%
- تصنيف مستوى مقاومة الماء: IP65
- درجة حرارة المحيط: من -25 إلى +65 درجة مئوية
- الخيار: مستشعر تأثير هول (الحساس المعناطيسي)
الرسم البياني للمنحنى

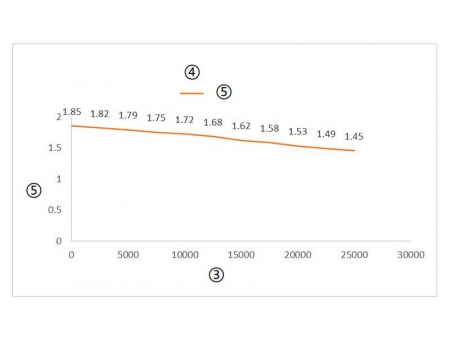

① الحمل والتيار؛ ② التيار (A)؛ ③ الحمل (N)؛ ④ الحمل والسرعة؛ ⑤ السرعة (مم\ثانية)
رموز المتغيراتالرمز | الحمل المقنن (N) | التيار المقنن (A) | السرعة المقننة (mm/s) | ||
الدفع | السحب | بدون تحميل(24VDC) | تحميل كامل(24VDC) | ||
A | 30000 | 30000 | 9 | 1.5 | 1.2 |
B | 25000 | 25000 | 8 | 1.5 | 1.4 |
ملاحظة: عندما يتغير الجهد من 24 فولت إلى 12 فولت، فإن التيار سوف يتضاعف
المواصفات المخصصة1= 12 فولت
2= 24 فولت (قياسي)
3= 36 فولت
4= 48 فولت1= ثقب بقطر Φ20 مم
2= ثقب بقطر Φ30 مم (قياسي)
3= نوع القضيب، القطر Φ20 مم
4= نوع القضيب، القطر Φ30 مم
C= تخصيص حسب الطلب
1= أمام – خلف
C= تخصيص حسب الطلب1= لا
2= ثقب بقطر Φ20 مم
3= ثقب بقطر Φ30 مم (قياسي)
4= نوع القضيب، القطر Φ20 مم
5= نوع القضيب، القطر Φ30 مم
C= تخصيص حسب الطلب
1=IP54
2=IP65 (قياسي)
3=IP66
C= تخصيص حسب الطلب1= لا
2= مستشعر هول
C= تخصيص حسب الطلب
1= أسلاك التوصيل القصدير العارية (قياسي)
2= مقبس توصيل 5 سن Din
3= مقبس توصيل دلفي (Delphi)
C= تخصيص حسب الطلب1= 1 متر
2= 1.5 متر
3= 2 متر
4= 3 متر
C= تخصيص حسب الطلب
