U6 Home Electric Linear Actuator
المشغل الخطي الكهربائي U6 عبارة عن مشغل حركة خطية صغير، وقابل للتطبيق في الأريكات الكهربائية، كراسي المساج وكراسي كبار السن الكهربائية. المحركات في هذه الفئة من المشغلات الخطية منخفض الضوضاء تتميز بعدم وجود غلاف خارجي، وبذلك يعمل على سهولة تبديد الحرارة، وهذا يعمل على إطالة عمر الاستخدام للمشغل الخطي. أقصى قوة للدفع 3500 نيوتن، المشغل الخطي الكهربائي U6 مصنوع من مادة الألمنيوم، سطح المشغل خضع للمعالجة السطحية بواسطة التأكسد الأيوني، وذلك بهدف تحسين أداء مقاومة التأكل. خلفية المشغل الخطي يمكن ضبطها بزوايا مختلفة وفقاً لمتطلبات التركيب.
المميزات: مستوى الضوضاء المنخفض، التركيب السهل. المستخدمون يمكنهم اختيار مواصفات التركيب المختلفة للطرف الأمامي والخلفي.
المشغل الخطي الكهربائي U6 جُهز بمحول قدرة شامل ووحدة تحكم عصرية.
المواصفات- الجهد: 12/24V DC
- أقصى سعة للتحميل: 3,500 نيوتن (دفع)، 2,000 نيوتن (سحب)
- السرعة بدون تحميل: من 5.8 إلى 26.4 مم\ثانية
- سرعة التحميل الكامل (Full-load): من 2.8 إلى 10.8 مم\ثانية

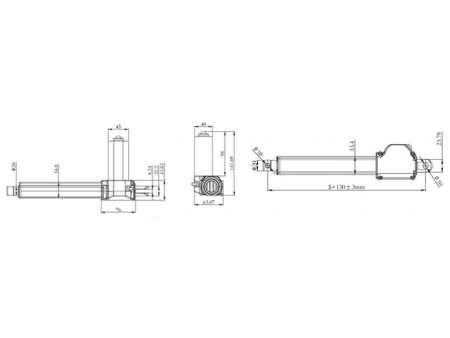

- أقل مسافة للتركيب: s + 163 مم
- مستوى الضوضاء: أقل من 52 ديسيبل
- الخيار: مستشعر تأثير هول (الحساس المعناطيسي)

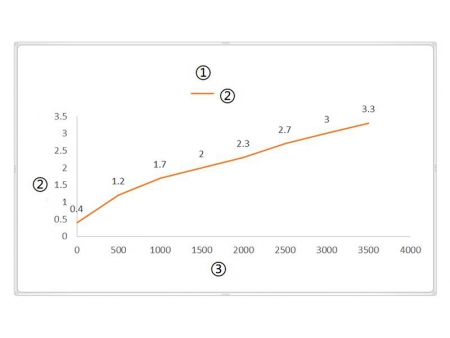

الرسم البياني للمنحنى ① الحمل والتيار؛ ② التيار (A)؛ ③ الحمل (N)؛ ④ الحمل والسرعة؛ ⑤ السرعة (مم\ثانية)
رموز المتغيرات| الرمز | الحمل المقنن （N） | التيار المقنن （A） | السرعة المقننة （mm/s） | ||
| الدفع | السحب | بدون تحميل (32VDC) | تحميل كامل(24VDC) | ||
| المحرك القياسي (2600RPM) | |||||
| A | 1500 | 1500 | 1.5 | 7.8 | 7.55 |
| B | 1000 | 1000 | 1.5 | 15.2 | 7.84 |
| C | 800 | 800 | 1.7 | 21.5 | 8.0 |
| محرك بسرعة عالية (3800RPM) | |||||
| D | 3500 | 2000 | 3.2 | 5.8 | 6.71 |
| E | 2500 | 2000 | 2.8 | 9.3 | 7.07 |
| F | 2000 | 2000 | 3 | 13.2 | 7.34 |
| G | 1200 | 1500 | 4 | 26.4 | 7.8 |
ملاحظة: عندما يتغير الجهد من 24 فولت إلى 12 فولت، فإن التيار سوف يتضاعف
المواصفات المخصصة1= 12 فولت
2= 24 فولت (قياسي)1= مستوي (مستقيم)
2= ملفوف (حلزوني)
1=0/180°
2=45°
3=90°
4=135°1= شق (فرضة) 6.2 مم، ثقب بقطرΦ6.4 مم
2= شق (فرضة) 6.2 مم، ثقب بقطرΦ8 مم
3= مجرى (فرضة) 6.2 مم، ثقب بقطرΦ10 مم
C= تخصيص حسب الطلب
1= أسود
2= السفع بالرمل
C= تخصيص حسب الطلب1=IP42
2=IP54
3=IP65
4=IP66
1= لا يوجد
3= نابض إلتوائي بأربع دورات ونصف
2= نابض إلتوائي بثلاث دورات
4= مكبح المحرك1= مفاتيح في الطرفين off للتوقف
2= مفاتيح في الطرفين off لإشارة الخرج
3= مفاتيح في الطرفين off للتوقف والثالث off لإشارة الخرج
4= مفاتيح في الطرفين والثالث off لإشارة الخرج C= تخصيص حسب الطلب
1= لا
2= مستشعر هول الأحادي
3= مستشعر هول الثنائي
4= تخصيص حسب الطلب1= أسلاك التوصيل القصدير العارية
2= قابس توصيل سن واحدة 01
3= قابس توصيل 6 سن Din
C= تخصيص حسب الطلب
1=0.5 متر
2= 1 متر
3= 1.5 متر
4= 2 متر
5= 3 متر
C= تخصيص حسب الطلب1=ثقب بقطر Φ6.4 مم
2=ثقب بقطر Φ8 مم
3= شوكة مفصلية (clevis)، مجرى (فرضة) 6 مم، ثقب بقطرΦ6.4 مم
4= شوكة مفصلية (clevis)، مجرى (فرضة) 6 مم، ثقب بقطرΦ8 مم
5= شوكة مفصلية (clevis)، مجرى (فرضة) 6 مم، ثقب بقطرΦ10 مم
C= تخصيص حسب الطلب
