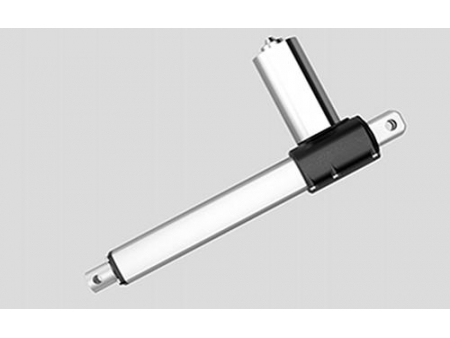

U4 DC Linear Actuator
المشغلات الخطية لأنظمة الطاقة الشمسية
المشغل الخطي DC التيار المستمر U4 صُمم بشكل خاص لأنظمة تعقب الشمس. بهدف جعل قادرة على تحمل الظروف البيئية القاسية، فإن الغلاف الخارجي مصنوع من سبيكة الألمنيوم، ومن الداخل مصنوعة من مواد الفولاذ القاوم للصدأ، وبذلك يمكن ضمان أن المشغلات الخطية تتميز بالمقاومة الممتازة للتأكل. ومن أجل ضمان أداء مقاومتها للماء، تم إعتماد حلقة منع التسرب في تركيب المحرك، خصوصاً حول البراغي. وفقاً لسعة التحميل الثقيل، فإن المسنن الحلزوني مصنوع عن طريق معالجة تعدين المساحيق (متالورجياالمساحيق). الحمل الديناميكي يصل إلى 8,000 نيوتن، وأقصى حمل ساكن (استاتيكي) يصل إلى 20,000 نيوتن، مما يمكنها من تحمل أكثر من 25 لوح من الألواح الشمسية وأنظمة تعقب الشمس. التغذية العكسية للإشارة في الغالب تتحقق باستخدام حساس قصبي (مفتاح قصبي) في المشغل الخطي U4.
- الجهد: 12/24V DC
- أقصى حمل ديناميكي: 8,000 نيوتن
- أقصى حمل ساكن (استاتيكي): 20,000 نيوتن
- السرعة بدون تحميل: 2.7 مم\ثانية
- سرعة التحميل الكامل (Full-load): من 1 إلى 1.5 مم\ثانية
- نسبة التشغيل: 10%
- تصنيف مستوى مقاومة الماء: IP65
- درجة حرارة المحيط: من -25 إلى +65 درجة مئوية
- التغذية العكسية للإشارة: حساس الحلقة المغناطيسي
- الخيار: مستشعر تأثير هول (الحساس المعناطيسي)

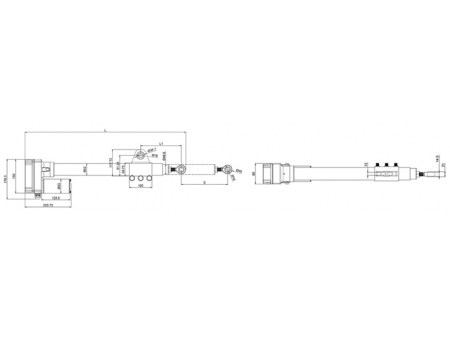

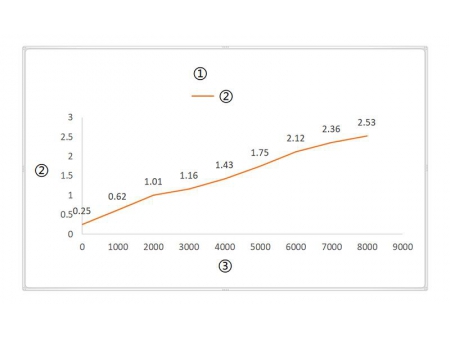

الرسم البياني للمنحنى
① الحمل والتيار؛ ② التيار (A)؛ ③ الحمل (N)؛ ④ الحمل والسرعة؛ ⑤ السرعة (مم\ثانية)
رموز المتغيراتالرمز | الحمل المقنن (N) | التيار المقنن (A) | السرعة المقننة (mm/s) | ||
الدفع | السحب | بدون تحميل (32VDC) | تحميل كامل(24VDC) | ||
A | 6000 | 6000 | 2.2 | 2.7 | 1.64 |
B | 8000 | 8000 | 3.2 | 2.7 | 1.37 |
ملاحظة: عندما يتغير الجهد من 24 فولت إلى 12 فولت، فإن التيار سوف يتضاعف
المواصفات المخصصة1= 12 فولت
2= 24 فولت
3= 36 فولت
4= 48 فولت1= نوع القضيب، القطر Φ13 مم
2= نوع القضيب، القطر Φ16 مم
3= نوع القضيب، القطر Φ20 مم
1= بالتعليق على الأنبوب، Φ12.7 مم
2= مرتكز الدوران حول الأنبوب
3= أمام – خلف
C= التخصيص1= لا توجد
2= مستشعر هول
3= حساس قصبي (مفتاح قصبي)
C= التخصيص
1= أسلاك التوصيل القصدير العارية
2= قابس توصيل 5 سن Din
3= قابس طيران
C= تخصيص حسب الطلب1= 1 متر
2= 1.5 متر
3= 2 متر
4= 3 متر
C= التخصيص
