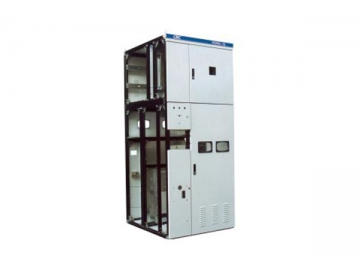

اللوحة الكهربائية، لوحات مفاتيح الجهد العالي HXGN15-12
لوحات مفاتيح الجهد العالي HXGN15-12 هي وحدة الشبكة الحلقية بالغلاف المعدني الخارجية، التي يتم استخدامها في نظام توزيع الطاقة الكهربائية بالشبكة الحلقية ذات 12kV، ثلاثة أطوار، التردد المقدر 50Hz والتيار المقدر 630A، والمقاطع من خطوط الكابلات. يتم تجهيزها مع وحدة توزيع الكهرباء المتعددة الحلقات والمعزولة بالغاز مع وحدة المغذي الطرفية من شركة ILJIN الكورية، هذه اللوحة الكهربائية متميزة بوظيفة التحكم عن بعد وكشف تيار الخلل. لوحة المفاتيح الكهربائية هذه مستخدمة رئيسيا لنظام توزيع الكهرباء التلقائي في مركز حمل القدرة المدني وتزويد الكهرباء بالكابلات.
لوحة مفاتيح الجهد العالي HXGN15-12 1: 2000*700*900مم
لوحة مفاتيح الجهد العالي HXGN15-12 2: 200*900*900مم
1. يتم تصنيعها من الألواح الفولاذية من نوع التجميع السهل، اللوحة الكهربائية قادرة على تشكيل الشبكة الحلقية وطرق التسليك الكهربائي، مثل دارة شعاعية، سلسلة تعاقبية، ودارة رئيسية.
2. تتميز لوحة مفاتيح الجهد العالي HXGN15-12 بالحجم الصغير والتركيب السهل.
3. وحدة التغذية الحلقية (RMU) لديها ثلاث مناطق مستقلة، أي حجرة قضبان التوزيع، حجرة المفاتيح الكهربائية، وحجرة العداد. الخزانة وكل مكون تم توصيلها بالأرض بشكل موثوق به، مما يضمن سلامة العامل.
4. وحدة التغذية الحلقية (RMU) قابلة لتجهيزها مع مفتاح حمل الجهد العالي FN12-12D ومفتاح حمل الجهد العالي FN25-12D.
