اللوحة الكهربائية، لوحات مفاتيح الجهد العالي KYN28-12
إن لوحة مفاتيح الجهد العالي KYN28-12 هي معدات توزيع الكهرباء الداخلية ذات ثلاثة أطوار AC 50Hz، الجهد المقدر 12kV، وتيار العمل 4000A. يتم تطبيقها لاستلام الكهرباء وتوزيع الكهرباء في محطات توليد الكهرباء، المحطات الثانوية وصناعات التعدين. تلعب دورا هاما في التحكم، الحماية والفحص للدارة. وأيضا يمكن استخدامها في أماكن استلام وتوزيع الطاقة الكهربائية بشكل متكرر.
1. لوحة مفاتيح الجهد العالي KYN28-12 مصممة وفقا لمعيار IEC298.
2. اللوحة الكهربائية KYN28-12 متكونة من الخزانة والأجزاء القابلة للاستخلاص. الخزانة تتبنى الألواح الفولاذية المجلفنة أو المطلية بسبائك الزنك والألومنيوم. يتم تثبيت الألواح بواسطة البراغي.
3. حيث يتم فصل الخزانة بواسطة الحواجز المعدنية إلى حجرة القواطع الكهربائية، حجرة قضبان التوزيع الرئيسية، حجرة الكابلات، حجرة الريليهات (مراحل) وحجرة العداد الكهربائي. جميع الهياكل المعدنية موصلة بالأرض.
4. قضبان التوصيل الأرضية 10*60مم قابلة للتثبيت داخل حجرة الكابلات.

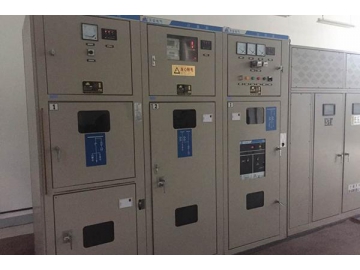

لوحة مفاتيح الجهد العالي KYN28-12 1: أبعادها 2300*800*1500مم

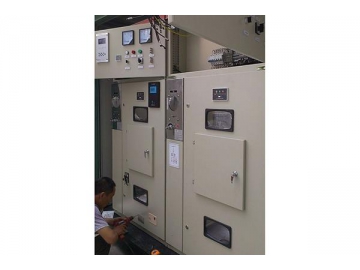

لوحة مفاتيح الجهد العالي KYN28-12 2: أبعادها 2300*1000*1500مم
1. تصميم الإقفال: التجنب من فصل أو توصيل قاطع الدارة بطريق الخطأ، ولتأكيد أن القاطع الكهربائي تم فصلها تماما عند فصل أو توصيل مفتاح الفصل.
2. لوحة المفاتيح الكهربائية KYN28-12 قابلة للتجهيز مع قاطع الدارة الفراغي ZN63A(VSI)، قاطع الدارة الفراغي VD4، قاطع الدارة الفراغي ZN21، قاطع الدارة الفراغي 3A1-1، قاطع الدارة الفراغي VB2، قاطع الدارة الفراغي VEP، الكونتاكتور الفراغي VC7 الخ.
3. يمكن وضع الخزانة على الحائط لتوفير مساحة الأرض.
4. حجرة قاطع الدارة وحجرة الكابلات قابلة للتجهيز مع السخانات لمنع التكثيف والتآكل.
5. حجرة الكابلات لديها مساحة كافية للكابلات المتعددة.
6. درجة الحماية للغلاف الخارجي من الخزانة هي IP4X، ولكل حجرة هي IP2X.
