مضخة الضغط العالي للمياه
المضخة الغاطسة / مضخة المياه الترددية / مضخة معززة

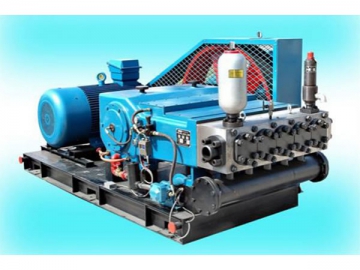

إن مضخة الضغط العالي للمياه هي مضخة افقية، ثلاثية الغطاس، أحادية المكبس ترددية تعمل على تعزيز ضخ وقوة المياه. تستخدم هذه المضخة في الصناعات البتروكيماوية للتنظيف بالمياه ذات الضغط العالي وتوصيل المياه في مناطق التعدين. يمكنها ضخ المياه النظيفة تحت حرارة 80 درجة مئوية ونقل مياه الصرف الصحي في حقول النفط.
صنعت هذه المضخة بقوة ضخ عالي، وضغط سائل عالي، وناقل ومحرك. حيث يتم تثبيت المضخة أعلى القاعدة المحمولة.
يمكننا صناعة المضخة بمواصفات خاصة
قوة الضخ من 8MPa الى 45MPa.
مستوى تدفق من 51 لتر/ دقيقة الى 1666 لتر/ دقيقة
تتوفر بعدة موديلات وهي 3ZB44series, 3ZB75series, 3ZB127series ,5ZB127series,5ZB175series

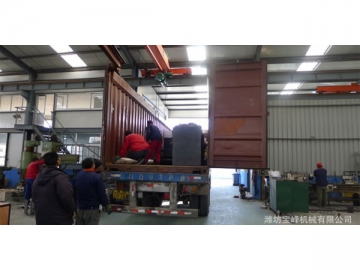

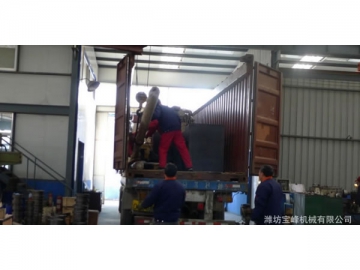

تجهيز الشحنات في شتاء عام 2015
الخصائص الفنية لمضخة الضغط العالي للمياه 3ZB344
| المواد المدخلة | مياه نظيفة، مياه التصريف | |||||
| متوسط درجة الحرارة (°C) | ||||||
| ضغط الشفط (Mpa) | 0.3-1.0 | |||||
| ضغط التصريف المقدر | Mpa | 10 | 11 | 13 | 17 | 20 |
| Bar | 100 | 110 | 130 | 170 | 200 | |
| معدل التدفق المقدر | m³/h | 6.3 | 5.6 | 4.8 | 3.5 | 3.1 |
| l/min | 105 | 93.3 | 80 | 58.3 | 51.6 | |
| معدل التدفق النظري | m³/h | 7.5 | 6.7 | 5.7 | 4.2 | 3.7 |
| l/min | 125 | 111 | 95 | 70 | 61.6 | |
| قطر المكبس الغطاس(mm) | 40 | 38 | 35 | 30 | 28 | |
| طول ضربة الكباس (mm) | 44 | |||||
| سرعة الضخ (r/min) | 750 | |||||
| فعالية الضخ % | >89 | |||||
| المحرك | النوع | Y2-280S-8 | ||||
| الطاقة | 37kw | |||||
| السرعة | 750r/min | |||||
| الفولطية | 380v | |||||
| قطر المدخل(mm) | φ48×4 | |||||
| قطر المخرج(mm) | φ46×8 | |||||
| الابعاد الكلية(mm) | 2000×600×700 | |||||
| الوزن(kg) | 1300 | |||||
الخصائص الفنية لمضخة الضغط العالي للمياه 3ZB127
| المواد المدخلة | مياه نظيفة، مياه التصريف | |||||
| متوسط درجة الحرارة (°C) | ||||||
| ضغط الشفط (Mpa) | 0.3-1.0 | |||||
| ضغط التصريف المقدر | Mpa | 40 | 34 | 27 | 22 | 16 |
| Bar | 400 | 340 | 270 | 220 | 160 | |
| معدل التدفق المقدر | m³/h | 8.2 | 9.6 | 12.1 | 15 | 19.5 |
| l/min | 136.7 | 159.3 | 200.8 | 249 | 323.7 | |
| معدل التدفق النظري | m³/h | 9.1 | 10.6 | 13.5 | 16.6 | 21.6 |
| l/min | 151.7 | 175.9 | 224.1 | 275.5 | 358.5 | |
| قطر المكبس الغطاس(mm) | 37 | 40 | 45 | 50 | 57 | |
| طول ضربة الكباس (mm) | 127 | |||||
| سرعة الضخ (r/min) | 370 | |||||
| فعالية الضخ % | >89 | |||||
| المحرك | النوع | YF2-315S-4 | ||||
| الطاقة | 110kw | |||||
| السرعة | 1480r/min | |||||
| الفولطية | 380v | |||||
| قطر المدخل(mm) | φ114×4 | |||||
| قطر المخرج(mm) | φ61×11 | |||||
| الابعاد الكلية(mm) | 3460×1886×1760 | |||||
| الوزن(kg) | 4500 | |||||
الخصائص الفنية لمضخة الضغط العالي للمياه 5ZB175
| المواد المدخلة | مياه نظيفة، مياه التصريف | |||||
| متوسط درجة الحرارة (°C) | ||||||
| ضغط الشفط (Mpa) | 0.3-1.5 | |||||
| ضغط التصريف المقدر | Mpa | 45 | 36 | 30 | 23 | 15 |
| Bar | 450 | 360 | 300 | 230 | 150 | |
| معدل التدفق المقدر | m³/h | 20.2 | 24.9 | 31.2 | 39.5 | 60.5 |
| l/min | 336.7 | 415 | 520 | 658.3 | 1004.3 | |
| معدل التدفق النظري | m³/h | 23.7 | 29.3 | 36.7 | 46.5 | 71.2 |
| l/min | 395 | 488.3 | 611.7 | 775 | 1182.7 | |
| قطر المكبس الغطاس(mm) | 45 | 50 | 56 | 63 | 78 | |
