تفاصيل المنتج
1. محطة ربط الألواح
جهاز ربط الالواح الفولاذية ( يشمل جهاز ضبط إختلاف السمك وآلات معالجة إنتظام سطح الفولاذ) وجهاز ضبط موقع النقل للصفيح. على المنصة الفولاذية بعد ضبط الموقع للصفيح الفولاذ من خلال الضبط اليدوي وضغط السطح ومن ثم لحام نقطي وتركيب. إذا كان هنالك لوحين بسمكين مختلفين يراد لحامهما فإن جهاز ضبط إختلاف السمك للصفيح يمكنه ضبط الإرتفاع لضمان أن يكون السطح العلوي للصفيح مسطحاً عند اللحام النقطي، من ثم القيام بلحام نقطي يدوي.

2. موقع لحام السطح الأحادية
المكون من جهازي FCB متحركين، تتم عملية اللحام والتشكيل المتزامن للسطح المزدوج، حتى يتم إكمال لحام كل الشقوق.

الناقل السلسلي ينقل الفولاذ الملحوم إلة محطة التعليم، الفحص، الإصلاح والقطع.

3. محطة تعليم، فحص، قطع
يجب إجراء عملية فحص وإصلاح للصفيح الفولاذي عندما إكتشاف حفر، قطوعات وعيوب أخرى على الصفيح المجوف.

4. محطة نقل عمودي طولاني
تتخذ هذه المحطة طريقة النقل بالإسطوانات، رف وعائي ممتلي مع قضيب طولاني يتم نقله من ورشة العمل منطقة C إلى منطقة B، رف وعاء الفارغ يمكن نقله خلال الرف المذكور أنفاً إلى ناقل القضبان الطولية لورشة العمل منطقة C.

5. محطة لحام مسماري وتركيب القضبان
في أمام محطة التركيب الطولي بعد وضع الفولاذ في المكان المحدد، يحمل رف الوعاء إلى هذه المحطة. العربة تخرط القضبان من رف العربة ونقلها إلى موقع التركيب، من ثم ضغط جسر رافعة التركيب على الصفائح الفولاذية ( إذا لزم الأمر نستخدم سحب الجهاز على الصفيح الفولاذية لسحب الصفيح الفولاذي إلى الأعلى، ما يجعلها في ملائمة أفضل مع القضيب). بعد اللحام النقطي، إطار الباب يبدأ في تركيب القضيب التالي.

نظام النقل بالسلسلة سوف تنقل القطع المحملة مع مقاطع طولية إلى محطة لحام زوايا القضيب.

6. محطة لحام الزاوية طولية
المزودة بأداة لحام لزاوية القضيب مع 24 من الأقطاب ( رأس لحام)، يمكنها لحام ستة قضبان بشكل متزامن. يتم لحام زاوية القضيب المنفضلة عن طريق نقل المقاطع بعربة النقل إلى محطة التثبيت للصفيح المضلع، أو النقل إلى محطة تحريك الحاجز من ثم الناقل إلى الخارج إلى خط أخر.

7. محطة تركيب القضيب والعارضة
كل خط مجهز بمسندي لحام نقطي للعارضة المضلعة. بعد وضع القطعة في المكان المناسب، فإنه المضلع والعارضة المراد تركيبهما يتم نقلهما إلى محطة اللحام المثبت، أطار كل باب يكون مجهز بستة مجموعات.

جهاز اللحام بثاني أكسيد الكربون لحام المضلع والقضيب الفولاذي معاً، تتم أعمال التركيب الأساسية في هذه المحطة.

8. محطة لحام القضيب والعارضة
كل خط مجهز بثلاثة أطارات باب لحام للعارضة المضلعة، بشكل أساسي قضيب ملحوم وعارضة.أطار كل باب مجهز ب 12 مجموعة من أجهزة لحام ثاني أكسيد الكربون. آلة التزويد الأسلاك والمصباح من 12 مجموعة معلقة تحت الرافعة السلسلية الكهربائية للعارضة الرئيسية.

بعد الإنتهاء من اللحام، تقوم العربة الفرعية في نقل القطع إلى المحط اللاحقة.

9. محطة إخراج القطع
بعد الإنتهاء من الأعمال المذكورة أنفاً، ينقل المقطع بواسطة هربة نقل المقاطع إلى خارج المحطة. في في محطة إخراج المقاطع تستخدم جهاز رفع المقاطع للرفع 2.5 من الأرض. من ثم تستخدم عربة مسطخة هيدروليكية للنقل إلى قاع القسم. جهاز الرفع يضع القطع إلى عربة مسطحة. ينقل القسم إلى ورشة إنتاج القطع عن طريق شاحنة تسطيح هيدروليكية.

10. عربة نقل القطع
بعد الإنتهاء من محطة اللحام الطولي، يتم نقل المقاطع بالعربة إلى المحطات التي تليها.

الرقم	إسم المنتج	الكمية	الرسم البياني
I	محطة ربط الصفيح
1	محطة نقل الصفيح الفولاذي	1 مجموعة واحدة
2	منصة الفولاذ وإسطوانة الرفع
3	جهاز ترتيب إيجابي من نوع الدفع اليدوي	4 مجموعات
II	موقع لحام سطح أحادي
1	جهاز لحام السطح الأحادي FCB المتحرك	2 مجموعات
2	ناقل سير	21 قطعة
3	ناقل داعم	1250 قطعة
III	تعليم، فحص، إصلاح
1	ناقل قيادة 1	9 قطعة
2	ناقل قيادة 1	9 قطعة
3	ناقل قيادة 2	36 قطعة
4	ناقل قيادة 2	36 قطعة
IV	محطة نقل عمودية طولية
1	جهاز نقل عمودي للعارضة	مجموعة واحدة
V	محطة لحام مسماري لتركيب العارضة
1	آآلة تركيب العارضة	مجموعة واحدة
2	جهاز نقل الصفيح الفولاذي	مجموعة واحدة
VI	محطة لحام العارضة

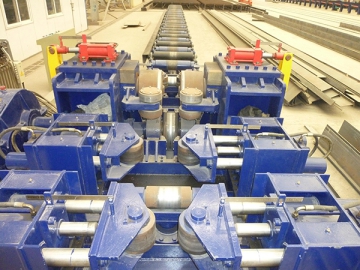

1	آلة لحام العارضة	مجموعة واحدة
VII	محطة تركيب العارضة المضلعة
1	إطار تركيب العارضة المضلعة	4 مجموعات
2	جهاز تأريض	مجموعة كاملة
3	مناور	مجموعة كاملة

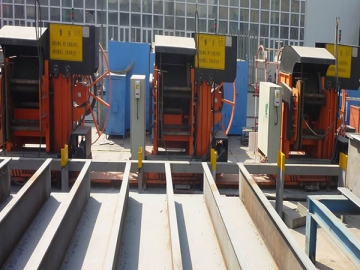

4	الأضلاع سحب جهاز	2
VIII	محطة لحام العارضة المضلعة
1	إطار لحام العارضة المضلعة	6 مجموعات
2	جهاز تأريض	مجموعة كاملة
3	مناور	مجموعة كاملة
IX	محطة بتجهيز كامل
1	مناور	مجموعة كاملة
X	نقل القطع
1	عربة نقل القطع	2 مجموعات
XI	محطة إخراج القطع المرفوعة
1	جهاز الرفع الهيدوليكي للقطع	2 مجموعات

ملاحظة: الآلات في الأعلاء مكونة في مطابقة مع قطع بطول أقصى 20m، التركيب المخصص متوفر على أساس إحتياج العميل.

آلة تركيب العارضة المسطحة / آلة لحام القطعة المسطحة / آلات معالجة المقطع المسطح
