طلب عرض سعر
المتغيرات لأنواع المنتج المختلفة
ماكينة اللحام بالقوس المغمور الكابولية XHG1512

مدى قضيب السكة1500 مم
عرض اللحام الفعالمن 160 إلى 1500 مم
عرض الماكينة2000 مم
طول الماكينة2500 مم
طول قضيب السكة20000 مم
طول اللحام الفعالأقل من أو يساوي 14500 مم
ميل المقطع المتغيرأقل من أو يساوي 300
المسافة بين شعلتينأقل من أو يساوي 1500
قطر سلك اللحاميقرر عن طريق معالجات اللحام
سرعة النقل بدون لحاممن 0 إلى 6000 مم\دقيقة
سرعة اللحاممن 0 إلى 1000 مم\دقيقة
كمية الإزاحة لرف الزالقة المستعرضة150 مم
سعة بكرة السلكأكبر من 25 كجم\بكرة
سعة وعاء التدفقأكبر من 100 لتر\وعاء
دقة تتبع المسار+0.3 مم
نمط التشغيلتشغيل ثنائي
مصدر قدرة اللحامLincoln، أمريكا، DC1000

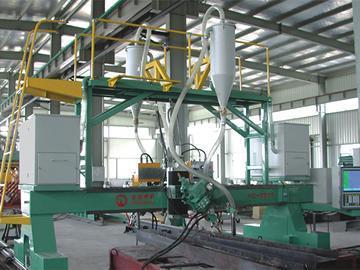

ماكينة اللحام بالقوس المغمور CNC القنطرية
مدى قضيب السكة
3000 مم
عرض اللحام الفعال من 150 إلى 1500 مم
عرض الماكينة الرئيسية 3900 مم
طول الماكينة الرئيسية 1900 مم
طول قضيب السكة 20000 مم
طول اللحام الفعال أقل من أو يساوي 15000 مم
ميل المقطع المتغير أقل من أو يساوي 300
المسافة بين شعلتين أقل من أو يساوي 1400
قطر سلك اللحام منφ3 إلىφ5 مم
سرعة النقل بدون لحام من 0 إلى 3000 مم\دقيقة
سرعة اللحام من 0 إلى 1000 مم\دقيقة
سعة بكرة السلك أكبر من 25 كجم\بكرة
سعة وعاء التدفق أكبر من 100 لتر\وعاء
دقة تتبع المسار +0.5 مم
نمط التشغيل تشغيل ثنائي
مصدر قدرة اللحام MZ-1250، صناعة وطنية

التطبيق

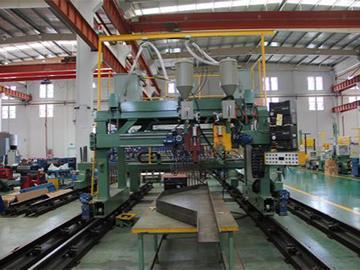

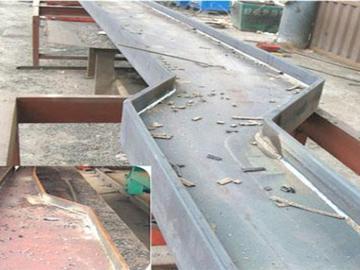

ماكينة لحام كمر حديد متغير المقطع صممت للقيام باللحام المتدرج في مقطع كمر الحديد H. استخدمت بشكل رئيسي للحام الكمر أوتوماتيكياً.

الخصائص
ماكينة لحام كمر الحديد متغير المقطع لديها الخصائص التالية:

1. العربة الطولية والكمر المستعرض يعتمد تركيبة اللحام نوع الصندوقي المحسن. وتعتمد الماكينة أيضاً البكرة الخطية لضمان دقة التوجيه لشعلة القطع.
2. ماكينة اللحام تحقق تشغيل طولي بقوة عالية عن طريق الترس والرف. محرك المؤازر الطولي يمكنه توفير سرعة الحركة من 0 إلى 6 متر\دقيقة.
3. وحدة الرفع لهذه الماكينة تعتمد البكرة الخطية والبراغي الكروية للتوجيه والتموضع.
4. الحركة إلى اليمين واليسار، والحركة إلى أعلى وأسفل لشعلة اللحام تعتمد الضبط اليدوي الجيد.
5. وحدة مسار درزة اللحام التلامسي الأوتوماتيكية تترك مسافة مع طر في اللحام. كل فئة وحدة تتكون من حساس إرتفاع أحادي وحساس أفقي أحادي. دقة المسار تكون +0.25 مم. وليها وظيفة السحب الخلفي و إشعال القوس.
6. ماكينة اللحام هذه لديها فئتين لوحدات إعادة التدفق.
7. قضيب السكة عولج عن طريق ماكينة السطح الطرفي، بعد ذلك يخمد التردد العلي وثم تُنعم بالمسحوق عن طريق ماكينة التجليخ السكة، كنتيجة لذلك ضمان السلاسة والدقة في تشغيل الماكينة لفترة طويلة.
8. الماكينة يتم التحكم فيها عن طريق 6 محاور، لذلك يمكنها تحقيق إي حركة للحام.
9. الحركة الطولية للماكينة تنفذ عن طريق سلاسل الجر.
10. نظام التحكم يعتمد رقاقة MM×200، ذاكرة 136M، 32M DOM، مشغل الأقراص المرنة 1.44M، تقنية الوضوح العالي P28، الشاشة المسطحة LCD الملونة 15″، برنامج التشغيل ويندوز 98.
11. يمكن تحقيق التحكم الأوتوماتيكي بالكامل لنظام التحكم ومصدر طاقة اللحام، كنتيجة لذلك تنفيذ وصلة اللحام التناكبي الأوتوماتيكي، السحب الخلفي وإشعال القوس، إطفاء القوس وقطع الكهرباء والضبط اليدوي للمتغيرات القياسية للحام.
12. هذه الماكينة يمكنها تخزين أكثر من 100 إجراء معالجة مع حماية من إيقاف التشغيل.
13. مسار الحركة للحام يمكن عرضه عن طريق مؤشر متنقل بعد بداية اللحام.
14. إدخال البرنامج يمكن أن يغير زاوية الدوران وإنعكاس محور X، محور Y.
15. الماكينة لديها وظيفة العودة السريعة.

مقدمة عن Jinfeng
شركة Jinfeng لديها مخزنيين كبيرين للملحقات الخاصة مع مخزون كافي، لذلك نحن يمكننا توفير الخدمة في مباشرة.

نحن لدينا فريق مبيعات مستقر. كل الأعضاء لفريق المبيعات لديهم أكثر من 10 سنوات من الخبرة في الخدمة، لذلك يمكنهم توفير للعملاء المشورات المختلفة والخدمات بسرعة، في الوقت وبخبرة.

نائب المدير العام لدينا يقود فريق خدمات مابعد البيع المكون من المكون من 30 عامل، لذلك يمكنهم توفير خدمة مابعد البيع على مدار 24 ساعة خلال السنة كاملة.

شركة Jinfeng Welding & Cutting Machinery Manufacture Co., Ltd نحن نستأجر مهندسين القدامى من ESAB لتوجيه القسم الميكانيكي، القسم الكهربائي وقسم برمجة. في الإجمال هناك 80 شخص في الفريق ينفذ تطوير الوصلات والتصميم لمختلف خطوط الإنتاج لكمر الحديد H، لذلك نحن لدينا ضمان تقني.

ركة Jinfeng لديها قدرة إنتاجية قوية: حن لدينا 13 مركز لماكينات CNC المستوردة، مركز تصنيع كبير 34 متر×12 متر و300 من فئات المعدات مثل ماكينة التجليخ، ماكينة التخريم ومكينة التفريز، الخ.

نحن أيضاً لدينا ورشة معالجة المواد الصلبة المحددة، ورشة لحام اللواح، محطة تجميع، محطة تعبئة، محطة للطلاء والتجفيف، الخ.

الجزء الرئيسي ماكينة تجميع الصفائح المعدنية لتيوب الحديد المربع الكاملة هو مجمع الرفوف والذي يصنع عن طريق مركز التصنيع CNC. علاوة على ذلك، يمكن عمل العديد من المعالجات السطحية. لذلك ممكن ضمان الدقة التركيبية وعمر الخدمة للماكينة.

نحن لدينا فريق فني مكون من 80 شخص، يقوم بالبحوث والتطوير، التصميم، التدريب وخدمات مابعد البيع.
