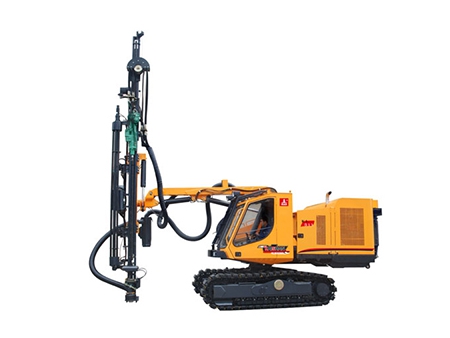

KL511

مميزات المنتوج
1. إن منتوجاتنا من الحفارات بمطرقة علوية هيدرولية Kaishan KL511 هذه مجهزة بذراع حفر معياري بقطر 51 ملمتر، ويمكن أن يحفر ثقوبا عمودية، ومائلة وأفقية من 89 إلى 127 ملمتر. إنها تستخدم بشكل واسع في عمليات التنقيب، ومد الأنابيب، وأساسات البناء وفي المناجم ذات الفضاء المفتوح.
2. إن عدة الحفر هذه تأتي بمطرقة علوية هيدرولية ذات قدرة كبيرة على التحمل (23.4 KW). وبفضل قدرة الصدم بعزم دوران كبير ونظام التحكم المتطور لديها، فهي قادرة على الاشتغال بأداء عال في الأرضيات الصعبة والمعقدة.
3. إن لهيكل آلات الحفر هذه قدرة دوران تتراوح فيما بين 0 و180 درجة، وبالتالي يمكن أن توضع داخل مساحة 26,5 متر مربع من أجل التمكن من حفر الثقوب في منطقة واسعة وللتمكن كذلك من التعامل مع ظروف التشغيل المعقدة.
4. إنها تستخدم الكمبروسر اللولبي Kaishan العالي الفعالية والموفر للطاقة.
5. يتم تركيب وحدة الطاقة لدى آلات الحفر هذه عند نهاية الهيكل العلوي الدوار، وفي مقابل ذراع الحفر وذراع الدفع. ومهما كان موقع هاذان الذراعان فإنهما سيوازنان بعضهما.
6. ويمكن أن يتم التحكم في حركة، وتسوية الزنجير ودوران الهيكل لديها بواسطة جهاز لا سلكي من خارج غرفة القيادة.

مواصفات النموذج KL511

الأبعاد والوزن الأبعاد (L*W*H) 11100*2520*3320mm
الوزن 15000kg
الشاسيه وذراع الحفر الارتفاع عن الأرض 420mm
الزاوية الدوارة للهيكل 120° 60°
منطقة الحفر 26.5 m2
زاوية التسوية أعلى 10 درجات، أسفل 10 درجات
سرعة القيادة 0-3.5km/h
درجة الانحدار 30°
قوة السحب 120kN
وحدة كهربائية محرك الديزل Caterpillar C7
عدد الأسطوانات 6
قدرة الخرج 168kW/2200rpm
نموذج نقل الحركة علبة التروس
مضخة هيدرولية مضخة بكباس مضخة التروس
كمبروسر لولبي Zhejiang Kaishan
إزاحة الهواء 10m3/min
ضغط التشغيل 10 بار
خزان الزيت 350L
نظام جمع الغبار درجة خواء وقدرة جامع الغبار 23m3/min, 1000mm H2O
مادة الفلتر الألياف
مساحة الفلتر 10m2
قدرة المحرك الهيدرولي 12kW
حفارة الصخور الهيدرولية النموذج HC170RP
قدرة الصدم 23.4kW
الضغط الأقصى للصدم 180 bar
تردد الصدم 41Hz
عزم الدوران الأقصى 1590Nm
الضغط الأقصى للدوران 200 bar
سرعة الدوران القصوى 130rpm
تزييت الساق مضخة التزييت الإلكترونية
استهلات زيت التشحيم 115 قطرة دقيقة
قطر الحفر 89-127mm
النظام الهيدرولي القيادة، والحفر Load sensing
دقة الفلتر 10μm
قدرة التبريد درجة الحرارة المحيطة هي 50 درجة
خزان الزيت الهيدرولي 200L
آلية استبدال ذراع الحفر وذراع الدفع وذراع الحفر القابل للتطويل ارتفاع ذراع الحفر 83°
ارتفاع العمود المثني 87°
زاوية ترجح المركبة -56°/52°, -20°/94°
زاوية انحناء المركبة 125°
معادلة العربة (بوسائل ضبط التعادل) 1353mm
شوط حفارة الصخر 4020mm
القوة القصوى للدفع 19kN
طريقة الدفع سلسلة أسطوانات دوارة بمحرك
عمق الحفر 22m
طريقة وصل قضيب الحفر طريقة الوصل والتفريغ الأوتوماتي (لمخلفات الحفر)
عدد قضبان الحفر 5 1
نموذج ذراع الحفر C51-52R-C51-3660
شوط القطعة الانزلاقية (لمرة واحدة) 4020mm
تشحيم مسننات ذراع الحفر معياري
نظام التحكم جهاز التحكم في القيادة جهاز دليلي هيدرولي تحكم لاسلكي
جهاز التحكم في ذراع الحفر (القابل للتطويل) تحكم هيدرولي
جهاز التحكم في الحفر تحكم دليلي (كهربائية/ هيدرولية)
جهاز التحكم في الثقوب مستمر
جهاز التحكم في الصدم التحكم بالضغط
آلية مقاومة الإعاقة هيدرولي
الفلطية التيار المباشر 24V
غرفة السائق السلامة تستجيب لمعايير الحماية من تساقط الصخور
الضجيج الداخلي <85dB
وظيفة التحكم الحفر، القيادة، حركة ذراع الحفر القابل للتطويل واستبدال قضيب الحفر
الكرسي قابل للتعديل
المكيف الهوائي التبريد والتسخين المعياري
التسلية الراديو MP3

الصور

  • غرفة السائق
    بجميع ظروف السلامة

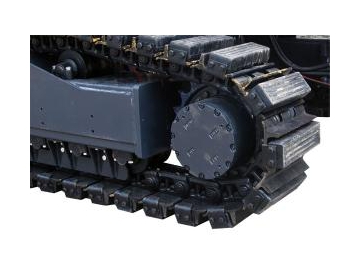

  • حفارة زحافة
  • حفارة الصخور الهيدرولية
  • ذراع الحرف
    (القابل للتطويل)
