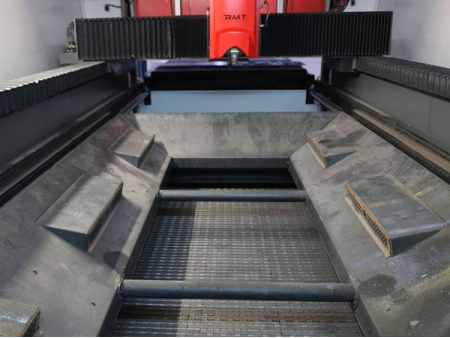

آلة قطع بليزر الألياف
المميزات العامة للقطع الليزري
آلة قطع الألياف الليزرية تقدم صفيحة جديدة في تكنولوجيا معالجة الألواح المعدنية. نظام القطع الليزري Accurl مصنوعة طبقاً لمتطلبات الصناعات السريعة وعالية التطور. هذه الآلة مصنوعة في تصميم مرن بواسطة مهندسي Accurl.
آلة القطع الليزرية للألياف تعتبر طفرة تكنولوجيا في مجال معالجة الألواح المعدنية. من أجل تلبية متطلبات السوق المتغيرة، فإن مهندسينا بحثوا وصمموا هذا النوع من آلات القطع.
تعتبر هذه الآلة صديقة للبيئة والمستخدم وتقدم إستهلاك أقل للطاقة. على سبيل المثال، فإن إستهلاك الطاقة الإجمالي لليزر 2kw هو 20kw.
لدى المرنان ( كاشف الموجات الهرتزية) هيكل وحداتي، ما يعني أنه إذا ما كنت تريد تغيير الليزر من 1kw إلى 2kw، فما عليك أن تقوم بإضافة وحدات جديدة.
المميزات البارزة
- وحدة التحكم هي Siemens Sinumerik 840D SL
- التسارع: 19.6 m/s2 (2G)
- سرعة التموضع القصوى: 160m/min
- الدقة: - 0.05 mm
- كفاءة الطاقة: إستهلاك للطاقة مخفض بشكل كبير
- جودة قطع ممتاز للألواح المعدنية.
- المرنان ( كاشف الموجات الهرتزية) IPG: منتوج الطاقة من 1 kw إلى 6 kw.
- رأس القطع Precitec مع منتوجية طاقة تصل إلى 2kw.
- رأس القطع Precitec HP بإنتاجية طاقة أكثر من 2kw.
- تصميم مغلق بالكامل ومعايير حماية أوربية.
- نظام تبادل فعال لغاز بضغط عالي وضغط منخفض.
- مستشعر مواسعي، رأس قطع بضغط عالي.
- منصة تلقائية TCI
- حامي الفيلم مسبق القطع
- نظام تحكم بآلية أوتماتيكية لأنتاج الطاقة
- حساب تلقائي للوقت والمصروفات
- توصيل خارجي بشكبة الإنترنت
- تبادل تلقائي للمنصات النقالة ( منها سلسلة الموديلات)
- إستخراج الدخان ( منها سلسلة الموديلات)
- مستشعر للمعلومات المسبقة ثلاثة الموقع ( كاشف دوراني للوح المعدني)
- مستشعر الثقوب
- نظام التحكم والتهذيب بقطع العمل.
- نظام تحكم بصمام تناسبي مزدوج لمختلف ضغوط الغازات ونظام خاص لقطع بضغط عالي.
- ينقل شعاع الليزر إلى رأس القطع من خلال كابل بصري مرن، ما يضمن عدم تراجع الجودة. بهذه الطريقة، يتم تحقيق جودة قطع ممتازة.
الخيارات المتوفرة
- ناقل مكشطي جانبي أوتماتيكي
- نظام إضاءة
- نظام سيارات مدمجة Accurl Lazer®
- ملحق قطع الأنابيب متوفر على الوحدات الفعلية
المعلمات الفنية
| الحجم | 5' x 10' | ||||
| رقم الموديل | |||||
| المرنان ( كاشف الموجات الهرتزية) | 2 kW | 3 kW | 4 kW | 5 kW | |
| قدرة القطع ** | لوح معتدل (أكسجين) | .625" | .750" | .875" | 1.00" |
| لوح معتدل (نيتروجين) | .250" | .250" | .312" | .312" | |
| فولاذ مقاوم للصدأ | .375" | .500" | .625" | .750" | |
| ألمنيوم | .312" | .500" | .625" | .625" | |
| النحاس الأصفر | .187" | .250" | .375" | .500" | |
| النحاس | .187" | .250" | .312" | .375" | |
| قطر الليفر الليزري * | .004" (100 pm) | .004" (100 pm) | .004" (100 pm) | .004" (100 pm) | |
| ذروة القدرة النبضية | 2 kW | 3 kW | 4 kW | 5 kW | |
| إستهلاك الطاقة المتوسط (220v/460v 3ph 10%) | 11 kW | 18 kW | 25 kW | 28 kW | |
| النمط النبضي | التردد: 5 - 2000Hz مقدار المهمة: 0-100% | ||||
| ثبات الطاقة | ±2‰ (مراقب الطاقة) | ||||
| وضعية الشعاع | مباشر | ||||
| حماية الشعاع الليزري | كابل ليفي صناعي | ||||
| تركيبة الغاز الليزري | N/A | ||||
| إستهلاك الغاز الليزري | N/A | ||||
| معدل تدفق ماء التبريد | 4 gpm (15 l/m) | ||||
| جهاز التحكم & لوحة التشغيل | شاشة لمس، تمكين بالإيثرنت، 4GB RAM مع تخزين 120 GB HDD | ||||
| الحركة المحورية | نظام محرك معزز بمحاور أربعة عالية السرعة | ||||
| نظام التموضع | رف وجناح | خطي | |||
| سرعة المحاور (سرعة الحواجز X، Y) | 4,724 IPM (120 m/min) | 7,874 IPM (200 m/min) | |||
| التسارع | 1.5G | 3G | |||
| إستهلاك الطاقة الإضافية | - | 20 kWh | |||
| التكرار | ±.0007" (± 0.02mm) | ±.0004" (± 0.01mm) | |||
| دقة التموضع | ±.002" (± 0.05mm) | ±.0004" (± 0.01mm) | |||
| المحاور | محور X | 5' (1530mm) | |||
| محور Y، W | 10' (3050mm) | ||||
| محور Z | 5.9" (150 mm) | ||||
| أبعاد اللوح | 5' x 10' (1530x3050mm) | ||||
| قدرة التحميل القصوى | 2,204 lbs (1000 kg) | ||||
| زمن تبدل الطاولة المكوكية | نظام مصنة نقل مزدوجة. 27 ثانية مع أقصى وزن للوح | ||||
| التحكم بمسافة المحور Z | غير ملامس | ||||
| غاز مساعد | فولاذ معتدل | أكسجين 1.45 - 87 PSI (0.1-6 بار) | |||
| فولاذ مقاوم للصدأ | هواء جاف أو نتروجين 2.9 - 362 PSI (0.2-25 بار) | ||||
| الألمنيوم | هواء جاف أو نيتروجين 2.9 - 362 PSI (0.2-25 بار) | ||||
| رأس القطع | تركيز أوتماتيكي Accurl | ||||
| نظام CAD/CAM | RADAN CAD / CAM | ||||
| أبعاد الآلة (L×W×H) | 342" x 114" x 90" (8700x2902x2300mm) | ||||
| وزن الآلة | 34,172 lbs (15,500 kg) | ||||
* توفركابلات ألياف بمختلف الأقطار والأحجام.
* نظراً تطوير المنتج المستمر، فإن Accurl تحتفظ بحق تعديل أي من المواصفات الفنية والأبعاد.
* التركيبات البصرية البديلة: قدرة القطع يمكن أن تتراوح بالإعتماد على أعدادات النظام البصري. قدرات العمل يمكن أن تكون أعلى أو أقل وفقاً للتكوين.
* التكوينات البصرية البديلة متوفرة. وبالتالي فإن قدرة القطع وكفاءة العمل يمكن أن تتنوع على النظام البصري المعد.

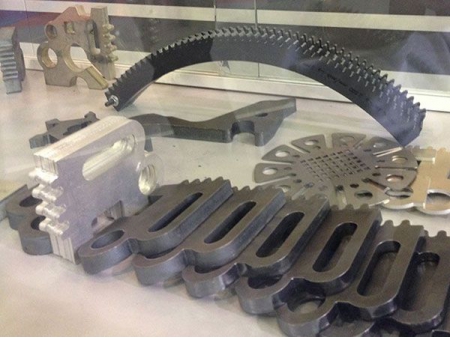

المواد المطبقة
فولاذ مقاوم للصدأ، فولاذ الكربون، فولاذ سبيكي، فولاذ السيليكون، فولاذ نابض، ألمنيوم، سبيك ألمنيوم، لوح مجلفن وأنابيب معدنية أخرى ومواسير.
الصناعات المطبقة
إنها تطبق بشكل واسع في معالجة الأنابيب الصناعية، المعدات ضد الإنفجار، مجال الجيس، الصناعات الكيميائية، إستكشاف النفط، اللمبة ومصنع الفوانيس، معالجة المعادن، بناء الأدوات الحديدية ، البناء وغير ذلك.
