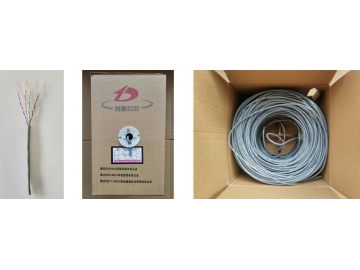

كبل إثرنت Cat 6A Bulk Ethernet Cable
طلب عرض سعر
التركيب
- 1.موصل نحاسي؛
- 2. طبقة عازلة؛
- 3. طبقة من الألومنيوم؛
- 4. شبكة النحاس المظفر؛
- 5. الغلاف الخارجي
الخصائص
- درجة الحرارة الاسمية: 70 درجة مئوية
- المعيار المرجعي: YD/T1019-2013&EIA/TIA 568B.2&ISO/IEC 11801
- الموصل: موصل النحاس الخالي من الأكسجين الصلب (أحادي القلب) ذو الجودة العالية
- طبقة ملونة وعازلة من البولي إيثلين ذو الكثافة العالية المتوافق مع معايير شهادة RoHS
- حبل شق الغلاف الخارجي (تمزيق)
- الغلاف الخارجي المقاوم للهب (خالي من الهالوجين منخفض الدخان) LSZH ذو الجودة العالية الصديق للبيئة يتوافق مع معايير شهادة RoHS.
- التعبئة: التعبئة في كرتون (305 متر لكل كرتون، قياس الكرتون: 36 سم×35.5 سم×21.5 سم)
مواصفات التركيب والأبعاد
| الموصل | عدد الأزواج | 4 |
| نوع الموصل | موصل النحاس الصلب الخالي من الأكسجين | |
| قطر الموصل (مم) | 0.57±0.01(23AWG) | |
| التركيب | المادة | HDPE |
| قطر العزل (مم) | 1.35±0.05 | |
| اللون | WH/BL - BL | |
| WH/OR - OR | ||
| WH/GN - GN | ||
| WH/BR - BR | ||
| الغلاف الخارجي | المادة | PVC or PE |
| اللون | رمادي \ أبيض \ أزرق \ أصفر، أو مخصص حسب طلب العميل | |
| القطر الكلي (مم) | 8.0±0.3 |
الخصائص الفيزيائية
| درجة حرارة التشغيل | -20℃~ 70℃ |
| درجة الحرارة المقننة | 70℃ |
| أقصى حمل للشد | 110N |
| أدنى نصف قطر للانحناء | 8xOD |
| درجة مقاومة اللهب | CMR |
التطبيقات
- شبكة الإثرنت 100 Base-T4
- شبكة الإثرنت 100 Base-TX
- شبكة الإثرنت 100VG-AnyLAN
- شبكة الإثرنت 1000 Base-T
- شبكة الإثرنت 1000 Base-TX
- شبكة الإثرنت 155Mbps ATM
- شبكة الإثرنت 622Mbps ATM
الخواص الكهربائية
| أقصى مقاومة DC للموصل @ 20 درجة مئوية | Ω/100m | ≤9.50 |
| عدم توازن بين أزواج مقاومة DC @ 20 درجة مئوية | % | ≤2 |
| أدنى مقاومة للعزل @ 20 درجة مئوية (من 100 إلى 500 فولت DC) | MΩ.KM | ≥5000 |
| مقاومة العزل، DC، لمدة ثانيتين | KV | 2.5 |
| التأخير الزمني بين الأزواج | ns/100m | ≤45 |
| التردد | التوهين (20℃) | NEXT | PS NEXT | ELFEXT | PS ELFEXT | التأخير الطوري | فرق التأخير |
| MHz | dB/100m | dB | dB | dB/100m | dB/100m | ns/100m | ns/100m |
| 4 | 3.8 | 66.3 | 63.3 | 56.0 | 53.0 | 552 | 45 |
| 8 | 5.3 | 61.8 | 58.8 | 49.9 | 46.9 | 547 | 45 |
| 10 | 5.9 | 60.3 | 57.3 | 48.0 | 45.0 | 545 | 45 |
| 16 | 7.5 | 57.2 | 54.2 | 43.9 | 40.9 | 543 | 45 |
| 20 | 8.4 | 55.8 | 52.8 | 42.0 | 39.0 | 542 | 45 |
| 25 | 9.4 | 54.3 | 51.3 | 40.0 | 37.0 | 541 | 45 |
| 31.25 | 10.5 | 52.9 | 49.9 | 38.1 | 35.1 | 540 | 45 |
| 62.5 | 15.0 | 48.4 | 45.4 | 32.1 | 29.1 | 539 | 45 |
| 100 | 19.1 | 45.3 | 42.3 | 28.0 | 25.0 | 538 | 45 |
| 200 | 27.6 | 40.8 | 37.8 | 22.0 | 19.0 | 537 | 45 |
| 250 | 31.1 | 39.3 | 36.3 | 20.0 | 17.0 | 536 | 45 |
| 300 | 34.3 | 38.1 | 35.1 | 18.5 | 15.5 | 536 | 45 |
| 400 | 40.1 | 36.3 | 33.3 | 16.0 | 13.0 | 536 | 45 |
| 500 | 45.3 | 34.8 | 31.8 | 14.0 | 11.0 | 536 | 45 |
