ماكينة لحام مواسير عالية التردد تستخدم في مصانع مواسير الفولاذ الملحومة، الأنابيب وتيويبات الهيكل، والتيوبات المربعة. ماكينات اللحام هذه تركب مباشرة على خط إنتاج المواسير وتستخدم للحام الدرزة الحديدية المفتوحة بعد تتشكيلها من الشريط المسطح لإنتاج المواسير.

اللحام يستمر إلى المئات من الأقدام في كل دقيقة والتشغيل باستخدام الموجات الصوتية ذات الترددات العالية (الطاقة الحرارية). هذه الموجات الصوتية ذات الترددات العالية يتم تركيزها على الحواف المفتوحة لتشكيل الأنبوب حتى يصبح الأنبوب ساخن لدرجة الأحمرار وتكبس معاً بواسطة سلسلة من الأسطوانات لتشكيل درزة اللحام.

المكونات

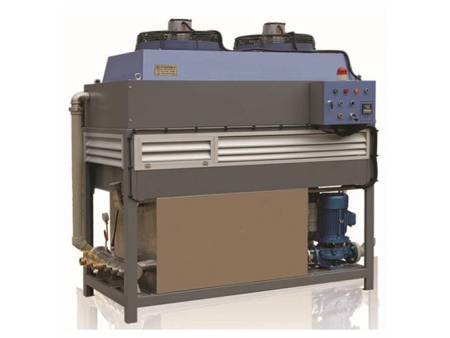

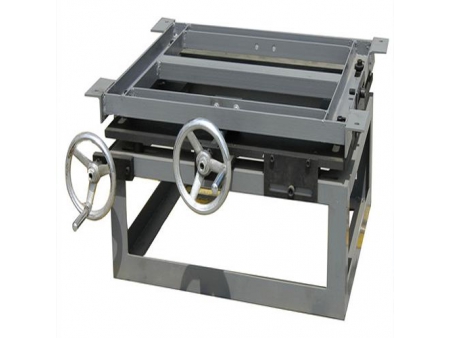

ماكينة لحام مواسير عالية التردد تتكون من كابينة التقويم، العاكس وكابينة الخروج، وصلات الألياف الضوئية، نظام التبريد بدورة الماء المغلقة، وحدة المشغل المركزية، جهاز الضبط الميكانيكي.

الخصائص
  • الماكينة مصممة مع دائرة كهربائية بسيطة، ماكينة اللحام عالية التردد للحالة الصلبة سهلة التركيب. مع الحماية الكاملة، سهلة الصيانة.
  • هذه الماكينة تصدر ضوضاء منخفضة جداً والتلوث القليل للشبكة الكهربائية.
  • بدون ضغط عالي، ماكينة اللحام أمنة عند الاستخدام.
  • معدة اللحام تحقق أقصى كفاءة تزيد عن 85%، وبذلك توفر الطاقة والطلب المنخفض على ماء التبريد.
  • الموثوقية العالية والتشغيل المستقر.
  • سهولة الصيانة، حيث أن المستخدمين يمكنهم أصلاحها بأنفسهم.
  • مع المعدة الضرورية، ماكينة اللحام قابلة للاستخدام بالقدرة المقننة.
  • أجهزة التحكم شاملة ولا تحتاج للضبط.
دليل التصميم الرئيسي لماكينة لحام مواسير عالية التردد
قدرة الخرج قدرة DC الموديل الجهد المقنن التيار المقنن نطاق التردد نمط التشغيل نطاق التطبيق
60kW 80kW GGP60-0.5-HC 450V 180A 450~500kHz مستمر أنبوب دائري: φ8 إلىφ20 مم السمك: 0.4 إلى 0.7 مم
100kW 120kW GGP100-0.45-HC 450V 270A 400~450kHz مستمر أنبوب دائري: φ16 إلىφ45 مم السمك: 0.6 إلى 1.5 م
150kW 180kW GGP150-0.4-HC 450V 400A 350~400kHz مستمر أنبوب دائري: φ20 إلىφ50 مم السمك: 0.8 إلى 2 مم
200kW 240kW GGP200-0.35-HC 450V 530A 300~350kHz مستمر أنبوب دائري: φ45 إلىφ76 مم السمك: 1.5 إلى 3.25 مم
250kW 300kW GGP250-0.35-HC 450V 670A 300~350kHz مستمر أنبوب دائري: φ45 إلىφ89 مم السمك: 1.5 إلى 4 مم
300kW 360kW GGP300-0.35-HC 450V 800A 300~350kHz مستمر أنبوب دائري: φ50 إلىφ114 مم الأنبوب المربع: أقل من 200×200 مم السمك: 2.5 إلى 4 مم
400kW 480kW GGP400-0.3-HC 450V 1070A 200~300kHz مستمر أنبوب دائري: φ114 إلىφ165 مم الأنبوب المربع: أقل من 200×200 مم السمك: 4 إلى 8 مم
500kW 600kW GGP500-0.3-HC 450V 1330A 200~300kHz مستمر أنبوب دائري: φ165 إلىφ219 مم الأنبوب المربع: أقل من 300×300 مم السمك: 4 إلى 10 مم
600kW 720kW GGP600-0.3-HC 450V 1600A 200~300kHz مستمر أنبوب دائري: φ219 إلىφ273 مم الأنبوب المربع: من 200×200 إلى 300×300 مم السمك: 6 إلى 12 مم
700kW 840kW GGP700-0.25-HC 450V 1870A 150~250kHz مستمر أنبوب دائري: φ219 إلىφ325 مم الأنبوب المربع: من 300×300 إلى 400×400 مم السمك: 6 إلى 12 مم
800kW 960kW GGP800-0.25-HC 450V 2130A 150~250kHz مستمر أنبوب دائري: φ273 إلىφ406 مم الأنبوب المربع: من 300×300 إلى 400×400 مم السمك: 6 إلى 14 مم
1000kW 1200kW GGP1000-0.25-HC 450V 2670A 150~250kHz مستمر أنبوب دائري: φ355 إلىφ508 مم الأنبوب المربع: من 300×300 إلى 500×500 مم السمك: 4 إلى 16 مم
1200kW 1440kW GGP1200-0.25-HC 450V 3200A 150~250kHz مستمر أنبوب دائري: φ325 إلىφ610 مم الأنبوب المربع: من 300×300 إلى 500×500 مم السمك: 4 إلى 20 مم
