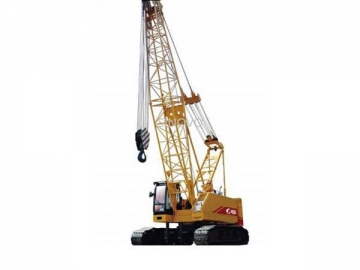

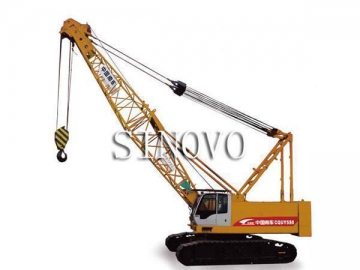

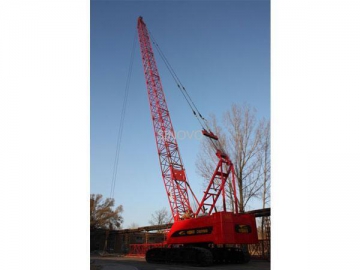

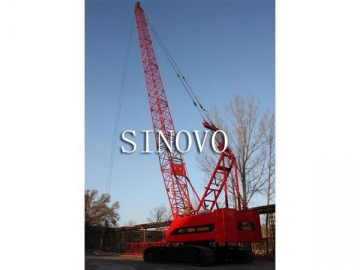

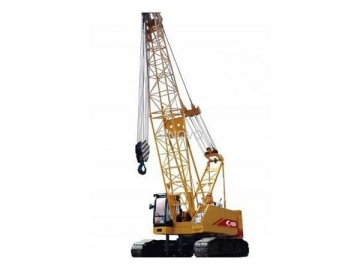

رافعة مجنزرة هيدروليكية CQUY-2600
المواصفات التقنية للرافعة المجنزرة الهيدروليكية
1. بفضل نظام الرفع، فإن الرفاعة المجنزرة المتحركة يمكن أن تقوم بتفكيك المسار، ثقل الموازن والذراع الخاص بها. فهي تتميز بالتنقل المريح والوقت القصير للتركيب وهذا لتوفير وقت المستهلكين بشكل فعال.
2. يتم تشغيل الرافعة المجنزرة الهيدروليكية باستخدام محرك كوميني مستورد الذي يتوافق مع معايير الإنبعاثات EURO III. هذا يضمن كفائة عالية للطاقة وملائمة بيئية.
3. لقد تم الحصول على المكونات الأساسي مثل المضخة الأساسية، المحرك، المخفض، إلخ من شركة REXROTH الألمانية، التي تضمن من أن جميع المكونات لديها موثوقية عالية.
4. إن إطار الذراع ملحوم من أنابيب فولاذية مستوردة. فهو يتميز بالوزن الخفيف، الصلابة العالية وقابلية تحمل الحمولات بشكل جيد مما يجعله يقدم للكرين الهيدروليكي تكيف أفضل لحالات العمل المتنوعة.
5. بالإضافة إلى جهاز تحديد عزم ذو أداء عالي، فإن كرين الرفع الهيدروليكي مركب أيضاً بكاميرا، جهاز قياس شد الرياح، نظام مراقبة الإستواء، ونظام مراقبة الونش لعرض ومراقبة حالة العمل بالوقت المناسب. يوجد أجهزة سلامة أخرى مثل جهاز غلق الدوران للقرص الدوار، جهاز منع التميل للذراع، جهاز لمنع الإلتواء الزائد للونش، جهاز منع تكسير المعدات، إلخ جميعها متواجدة لضمان السلامة والدقة للرافعة المجنزرة الهيدروليكية.
6. إلى جانب إنها تقدم زاوية رؤية واسعة لمشغلين الرافعة، فإن الكابينة تتكون أيضاً من مقعد ذو درجة عالية، نظام تبريد هوائي ونظام DVD لضمان التشغيل المريح.
7. إن ذراع الرافعة هو عبارة عن دمج بين الذراع الأساسي، الذراع الإضافي، الذراع الإضافي الثابت، وذراع المساعد للبرج.
| البند | CQUY500 | CQUY550 | CQUY800 | CQUY1500 | CQUY2600 |
| أقصى وزن للرفع: للذراع الأساسي | 50طن | 55طن | 80طن | 150طن | 260طن |
| أقصى وزن للرفع: للذراع الإضافي | 5طن | 5طن | 8طن | 13طن | 25طن |
| أقصى عزم دوران للرفع | 185(t.m) | 203.5(t.m) | 320(t.m) | 826(t.m) | 1300(t.m) |
| طول الذراع الأساسي | 13-52(m) | 13-52(m) | 13-58(m) | 18-81(m) | 15.2-90.4(m) |
| طول الذراع الإضافي الثابت | 9.15-15.25(m) | 9.15-15.25(m) | 9-18(m) | 13-31(m) | 13-36(m) |
| أقصى طول للذراع الأساسي + الذراع الإضافي | 43+15.25(m) | 43+15.25(m) | 49+18(m) | 69+31(m) | 66.2+36(m) |
| أقصى طول للذراع الأساسي + الذراع الإضافي للبرج | / | / | / | / | 54.2+61(m) |
| زاوية الذراع الأساسي | 30-80º | 30-80º | 30-80º | 30-80º | 30-80º |
| سرعة الحبل السلكي (الرفع) | 110(m/min) | 110(m/min) | 116 / 58(m/min) | 80 / 30(m/min) | 136(m/min) |
| سرعة الحبل السلكي (الإنزال) | 110(m/min) | 110(m/min) | 116 / 58(m/min) | 80 / 30(m/min) | 136(m/min) |
| سرعة الدوران | 2.7(r/min) | 2.8(r/min) | 3(r/min) | 2(r/min) | 1.7(r/min) |
| سرعة السير | 1.3(km/h) | 1.39(km/h) | 1.3(km/h) | 1.2(km/h) | 1.2(km/h) |
| قابلية الصعود | 40% | 40% | 30% | 30% | 30% |
| ثقل الموازن | 16.5طن | 17طن | 25.4طن | 58طن | 88طن |
| ضغط الأرض | 0.069(Mpa) | 0.069(Mpa) | 0.082(Mpa) | 0.093(Mpa) | 0.114(Mpa) |
| طاقة المحرك | 128 kw | 142kw | 209kw | 242kw | 242kw |
| الوزن الإجمالي | 52طن(ذراع أساسي) | 55طن(ذراع أساسي) | 83طن(ذراع أساسي) | 153طن | 254طن |
