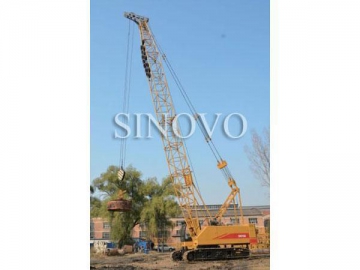

رافعة مجنزرة هيدروليكية CQUY60HD
إن CQUY60HD هي نوع من الرافعات المجنزرة الهيدروليكية ذات الوظائف المتعددة. مع واجهة التوصيل الإضافي لأجهزة الحفر على أساس الرفاعة المجنزرة 55 طن، فإن الماكينة لا تملك فقط جميع الوظائف للرافعة المجنزرة الهيدروليكية العادية، بل أيضاً يمكن تركيبها بماكينة الدك، أنبوب الحفر وأجهزة أخرى لإنجاز مهمة معدات دق الركام.
يتم استخدام الكرين المتحرك هذا بشكل واسع في مجالات البناء ومجالات بناء الأساس، بالإضافة إلى التطبيقات العمومية في مجال النقل، الموانى، مشاريع الحفاظ على الطاقة والماء، ومجال رفع المواد.
البند | المعلمات | الملاحظة | |||
أقصى وزن محدود | 55طن | | |||
طول الذراع الأساسي | 13-37m | يمكن إختيار 52m | |||
زاوية الرفع للذراع | 30-80º | | |||
مواصفات المعلاق | 13/15/9t | يمكن إختيار 60 | |||
سرعة التشغيل | سرعة الحبل السلكي | رفع وإنحدار الونش الأساسي | قطر الحبل السلكي | 52/26 m/min(ø26) | |
رفع وإنحدار الونش الإضافي | 144/57 m/min(ø22) | يوجد نفس المواصفات للرفع الأساسي. | |||
رفع الذراع | قطر الحبل السلكي ø20 | 52m / دقيقة | | ||
إنحدار الذراع | 52m / دقيقة | | |||
سرعة الدوران | 3.2 لفة/ دقيقة | | |||
سرعة السير | 1.2 km/h | | |||
قدرة الصعود (مع الذراع الأساسي، تثبيت غطاء الكابل في الخلف) | 40% | | |||
أقصى شد للحبل الفردي للرافعة الأساسية | 20 طن | الطبقة الأولي | |||
أقصى شد للحبل الأساسي للرافعة الإضافية | 9 طن | الطبقة الأولي | |||
معدل الطاقة الناتجة لمحرك الديزل/ سرعة البكرة | 194/2200 km/r/min | | |||
الجودة | 60 طن( فقط مع ذراع أساسي ومعلاق 3 طن ) | | |||
ضغط التأريض | 0.069Mpa | | |||
كتلة ثقل الموازن | 17.5 طن | |
مميزات الرافعة المجنزرة الهيدروليكية
1. باستخدام المحرك ذو الطاقة العالية المحلي، فإن الرافعة المجنزرة ذات ذراع مشبك قابلة على تلبية المتطلبات تحت بيئات التشغيل القاسية.
2. بفضل واجهة التوصيل لجهاز الحفر، فإن الرافعة المجنزرة الهيدروليكية يمكن أن يتم تركيبها بجهاز إضافي مثل جهاز الدك، أنابيب الحفر، إلخ، بالتالي تقديم وظائف أكثر.
3. بما إنها ملحومة بأنابيب فولاذية ذات قوة عالية و على أساس تكنولوجيا التلحيم المتطورة، فإن الأنبوب الهيكلي الأساسي لإطار الذراع يأتي بدرجة سلامة عالية وقابلية عالية لتحمل الحمولات الثقيلة.
4. إن الونشات الأساسية والإضافية تتبنى حافة مُثبتة، قضيب تعشيق إحتكاكي نوع مغلق ويمكن أن تقوم بتقديم عملية تشغيل خالية من المقاومة. بمقارنة مع تصميم قضيب التعشيق غير المرئي التقليدي، فإن تبني قضيب التعشيق الإحتكاكي يضمن مقاومة أصغر، توليد حرارة أقل، تسارع أكبر، إلخ. بفضل تصميم أسطوانة الفرامل الخاصة، فإن نظام الونش للرافعة المجنزرة الهيدروليكية تدعم تحكم مريح للسرعة و تقدم أداء فرملة أفضل بكثير.
5. إن تصميم نظام المضخات الخمس، التحكم النسبي الهيدروليكي الكامل، قضيب التوجيه، إلخ جميعها تضمن بأن الرافعة الهيدروليكية تتميز بسهولة وراحة عند التشغيل.
