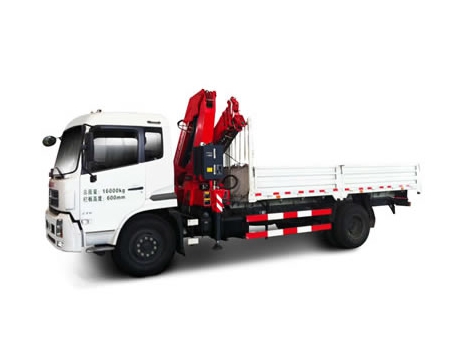

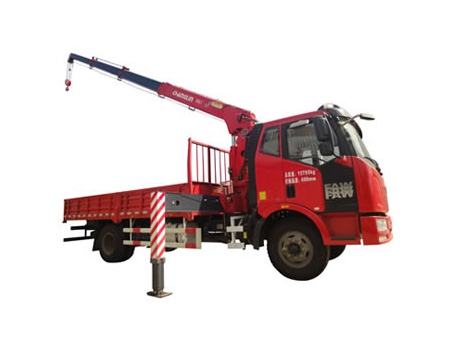

رافعة مثبتة على شاحنة (رافعة بذراع مستقيم SQ10)
المزايا
1. حيث إنها رافعة بذراع مستقيم، فإن منتجنا الرافعة المثبتة على شاحنة SQ10 تستخدم جهاز تقليل كوكبي من أجل ضمان دوران 360° المستقر.
2. إن الدعامة الأمامية الموجودة في الرافعة لقد تم تصميمها بأطول طول 5.56m كحد أقصى.
3. حيث أنه تركيب قياسي لمنتجاتنا الآلات الثقيلة، فإن الدعامة الخلفية هي عبارة عن دعامة ثابتة. يمكنك أيضاً إختياري الدعامة الخلفية الهيدروليكية من أجل زيادة إستقرار الرافعة وتحسين قدرة تكيفها مع ظروف التشغيل المعقدة.
4. إن المقاطع السداسية تقدم إستقرار جانبي جيد للرافعة.
5. حيث يتم التحكم فيها عن طريق صمامات التحكم الرئيسية، فإن منتجنا الرافعة المثبتة على شاحنة تدعم التشغيل على كلا الجانبين.
6. يتم التحكم في الدعامات عن طريق صمامات منفصلة. سوف يتم تجنب التشغيل الغير صحيح بفضل إستخدام الصمامات المختارة.
7. إن مفتاح حد الإرتفاع، جهاز إنذار الإنحناء الزائد ومصباح LED ذو الطاقة العالية تعتبر مكونات قياسية لمنتجنا الرافعة المثبتة على شاحنة.
8. يمكن تركيب جهاز حد العزم في هذه الرافعة بشكل إختياري وذلك من أجل خلق بيئة تشغيل أكثر أماناً للعمال.
الموديل | SQ10 |
أقصى نسبة رفع (KN.m) | 250 |
أقصى قابلية رفع (Kg) | 10000 |
أقصى قدرة لنطاق التشغيل (mm) | 13300 |
أقصى قدرة لنطاق الرفع (mm) | 15300 |
أقصى نطاق لمثبت الشاحنة (mm) | 2114-5560 |
زاوية الدوران | دوران كامل |
وزن الكرين (Kg) | 4036 |
سعة خزان الوقود (L) | 170 |
ضغط النظام الهيدروليكي (MPa) | 23 |
تدفق الوقود للنظام الهيدروليكي (لتر/الدقيقة) | 80 |
الحمولة /(kg) النطاق (m) | وزن الحمولة (kg) | |||
ذراع بقطاع واحد | ذراع بقطاعين | ذراع بثلاث قطاعات | ذراع بأربع قطاعات | |
2.5 | *10000 | 6700 | 5000 | 4400 |
3.0 | *8400 | 6500 | 5350 | 4200 |
3.5 | 7300 | 6000 | 5200 | 4000 |
4.0 | 6500 | 5400 | 4800 | 3950 |
5 | 6000 (4.4) | 4500 | 4000 | 3200 |
6 | 3800 | 3500 | 2900 | |
7 | 3400 | 3000 | 2500 | |
8 | 2900 (7.4) | 2600 | 2300 | |
9 | 2400 | 2200 | ||
10 | 2100 | 2000 | ||
11 | 1900 (10.4) | 1700 | ||
12 | 1400 | |||
13 | 1300 (13.3) | |||
14 | ||||
16 | ||||
معدل الرفع | معدل الرفع 6 للعناصر بعلامة * و 4 للعناصر الأخرى. |
الدعامة يجب تقف على سطح وأرض صلبة.
1. زن الرفع المُقدر يشمل وزن الخطاف (108kg) إكسسوارات رفع أخرى.
2. ن وزن الرفع الحقيق يعتمد على نصف قطر التغشيل الحقيقي.
3. ندما يكون طول الذراع أكثر من 6m، يجب أن يتم تمدد الدعامة.
4. المعلمات المذكورة في الجدول الأعلى لا تسمح بحدوث إنحراف للذراع.
