آلة الثني CNC بـ 6 محاور

طلب عرض سعر

من نحن: http://accurlcnc.asia/6-axis-cnc-press-brake.html

آلة الثني CNC لسلسلة ACCURL® EURO-PRO تتميز بنظام التحديب CNC لتحسين الجودة، نظام القياس الخلفي بآلية المؤزارة لزيادة السرعة، ووحدة التحكم البياني القابلة لـ 3D لمحكاة تتابع الثني ونقاط التصادم.

• تحقق الأداء المزدوج، تتميز بتأثير التكلفة وسهولة الإستخدام.
• القيمة المستحقة! أفضل توفير للمال في السوق.
• الاستخدام السهل لوحدة التحكم CNC والبرنامج.
• نتائج ثني دقيقة.
• التركيبة الصلبة مع مع نفس الهيكل الصلب المستخدم لكل صناعة ماكينات الثني ACCURL CNC.
• الفتح الأمامي الكبير يمكن من طول الإدخال للماكينة لوضع الاستخدام الأمثل.
• التصميم والبنية مع الهدف للمساعة على تحقيق تكلفة التصنيع المنخفضة.
• صناعة ماكينة الثني CNC بـ 6 محاور معيارية.

المعدة بالمواصفات القياسية
• كتلة واحدة، الهيكل الفولاذي الملحوم المقاوم للإنحراف وذو القوة العالية مع مادة ST44 A1.
• 6 محاور (Y1, Y2, X, R, Z1, Z2).
• عمق القناة (الممر) 410 مم.
• نظام القياس الخلفي مع المحاور X، R، Z1، Z2 الموجهة بـ محرك المؤزارة AC مع الرسومات البيانية الملونة.
• النظام الهيدروليكي للمؤازرة HOERBIGER.
• نظام مقاومة الإنحراف الآلي بتحكم CNC.
• التقوية والمقاطع العلوية المعيارية الرئيسية والأدوات السفلية 4V-Die (المقطع 835 مم).
• نظام ماسك أدوات التثبيت السهل مع الأدوات العلوية والسفلية.
• الاستخدام السهل حسب ظروف العمل، لوحة التحكم المتدلاة (المعلقة).
• واقيات الأمان للإضاءة الخلفية (الفئة -4 ).
• أغلافة الجانب الأمامي مع مفاتيح الأمان.
• التزامن للمحورين Y1 Y2يتحقق عن طريق مشفرات خطية مع تسامح 0.01 مم .
• دواسة القدم متوافقة مع معايير CE.
• أذرع الدعم الأمامية مع شق T ومم لكل بوصة لتدريج المسطرة.
• التحكمات البيانية القياسية يمكن إختيارها من: متحكم شاشة اللمس البياني الملون DelemDA66T 3D، Cybelec Mod Eva 12 S.
• اللوحة الكهربائية مع نظام التبريد صممت لتتوافق مع معايير CE وومكونات آلية Simens والمعدة الكهربائية.

نظام التحكم Delem DA66T CNC:
• نمط برمجة شاشة اللمس البيانية 2D
• العرض المرئي 3D في المحكاة والإنتاج.
• 17” لون الوضوح العالي TFT.
• توافق تطبيقات ويندوز (Windows).
• توافق Delem Modusys. (وحدة قياس قابلية التمدد والتكييف).
• USB، أحهة بينية ملحقة.
• معمارية نظام التشغيلز
• استخدام دعم التطبيقات الخاصة خلال التحكم في ظروف تعدد المهام.
• حساس الثني وواجهة التصحيح البينية.

المواصفات:

النوع (EURO PRO)			B1560	B2580	B32110	B32135	B32175	B40175	B32220
قوة الثني		KN	600	800	1100	1350	1750	1750	2200
طول الثني		mm	1500	2500	3200	3200	3200	4200	3200
الأعمدة البينية		mm	1100	2060	2700	2700	2700	3700	2700
الفتح الأمامي		mm	405	405	430	430	430	430	430
شوط الإنزلاق		mm	200	200	200	200	200	200	200
عمق القناة (الممر)		mm	370	400	400	400	400	400	400
عرض المسند		mm	80	80	100	100	100	100	140
سرعة النزول		mm/min	200	200	180	180	160	160	160
سرعة الكبس		mm/min	8	8	10	10	10	10	10
سرعة الرجوع		mm/min	180	180	150	150	150	150	140
شوط القياس الخلفي		mm	500	600	800	800	800	800	800
الأبعاد الخارجية	الطول	mm	1825	2825	3500	3550	3500	4500	3500
	العرض	mm	1650	1650	1650	1650	1650	1650	1730
	الإرتفاع	mm	2300	2350	2650	2700	2700	2750	2900
الوزن		kg	4600	5600	8000	9500	10000	12000	13200

أفضل نتائج للثني. المستخدمون يمكنهم أطول ثني وأجزاء أعمق باستخدام سلسلة Euro Pro B!

صور مفصلة

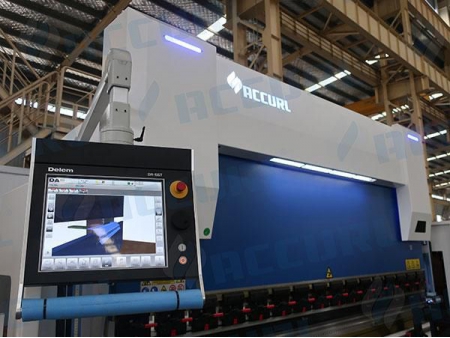

نظام التحكم CNC البياني DELEM DA66T 3D لماكينة الثني CNC

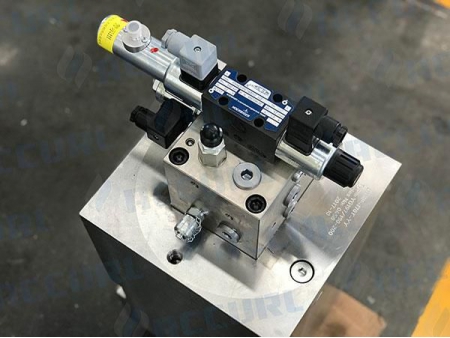

النظام الهيدروليكي HOERBIGER لماكينة الثني ACURL
آلة الثني BGA-4 للمحاور X E Z1 Z2
الأدوات القياسية العلوية والسفلية 4V-Die
