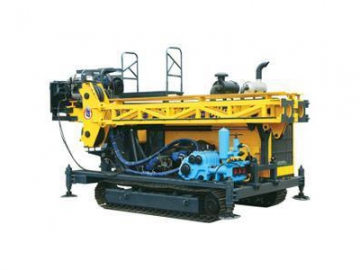

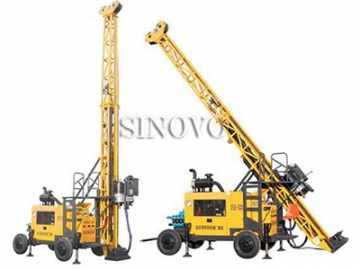

حفارة الأساسية الهيدروليكية الكاملة
المقطورة والزاحف الهيدروليكي الكامل مع الدعم الهيدروليكي في السارية والساقين، المستعملة على نطاق واسع في هندسة الاستكشافات الجيولوجية، المناطق السطحية لمنجم النفط والغازو تهوية معرض التعدين ونفق حفر تصريف الماء.
السمات الرئيسية
- تكيف القيادة الهيدروليكية الكاملة ، والانتقال مع الزواحف نفسها.
- رؤوس الحفر تتلائم ومحركات مختلفة مع إمكانية سرعتين لمحولات العتاد المكانيكي . تغير السرعة لا يحتاج مراحل طويلة إضافةً إلى بنية مبسطة.
-محور الدوران يقاد ويغذى عبر نظام يربط المغزل واسطوانة النفط مع السلسلة.
- السارية يمكنها أن تعدل لحفر بمركز الثقل منخفض وإستقرار جيد.
-الحفارة تمنح المشغل مجال جيد لرؤية وظروف ملائمة للعمل.
-محرك الديزل، مضخة هيدروليكية، الصمامات الأساسية، المحركات، مخفضات الزحف ومفتاح قطع الغيار الهيدرليكية كلها من ماركات عالمية مشهورة يسهل اشتراها و صيانتها فيما بعد .
-عزام كبير، قوة دفعة عالية، تصميم معقلن وعملي، سيطرة متقدمة وأقل صخب، مظهر خارجي جميل، بنية مضغوطة، تشغيل موثوق ونظام تشغيل مرن.
| البارامترات التقنية | |||
| معيار EURO | معيار U.S. | ||
| محركات الديزل | القوة | 145kw | 194hp |
| BQ | 1500m | 4921feet | |
| NQ | 1300m | 4265feet | |
| قوة الحفر | HQ | 1000m | 3281feet |
| PQ | >680m | 2231feet | |
| قدرة محور الدوران | RPM | 0-1050rpm | 0-1050rpm |
| عزام الأقصى | 4650Nm | 3430lbf.ft | |
| قوة الرفع القصوى | 15000kg | 33721lbf | |
| التغدية الكهربائية القصوى | 7500kg | 16861lbf | |
| قدم المشبك | قطر التحامل | 55.5-117.5mm | 2.2-4.6أنش |
| قوة رفع الرفعة الرئيسية،(ذات الحبل الواحد) | 7700kg | 17310lbf | |
| قوة رفع سلك الرافعة | 1200kg | 2698lbf | |
| السارية | زاوية الحفر | 45°-90° | 45°-90° |
| التغدية | 3200mm | 126inch | |
| الإنزلاق | 1100mm | 43inch | |
| اْخرى | الوزن | 8500kg | 18739lb |
| طريقة النقل | زاحف | زاحف | |
| البارامترات التقنية | |||
| معيار EURO | معيار U.S. | ||
| محركات الديزل | القوة | 145kw | 194hp |
| BQ | 1500m | 4921feet | |
| NQ | 1300m | 4265feet | |
| قوة الحفر | HQ | 1000m | 3281feet |
| PQ | 680m | 2231feet | |
| قدرة محور الدوران | RPM | 0-1100rpm | 0-1100rpm |
| عزام الأقصى | 4600Nm | 3393lbf.ft | |
| قوة الرفع القصوى | 15000kg | 33721lbf | |
| التغدية الكهربائية القصوى | 7500kg | 16861lbf | |
| قدم المشبك | قطر التحامل | 55.5-117.5mm | 2.2-4.6mm |
| قوة رفع الرفعة الرئيسية، (ذات الحبل الواحد) | 7700kg | 17310lbf | |
| قوة رفع سلك الرافعة | 1200kg | 2698lbf | |
| السارية | زاوية الحفر | 45°-90° | 45°-90° |
| التغدية | 3200mm | 126inch | |
| الإنزلاق | 950mm | 37inch | |
| اْخرى | الوزن | 7000kg | 15432lb |
| طريقة النقل | مقطورة | مقطورة | |
| البارامترات التقنية | |||
| معيار EURO | معيار U.S. | ||
| محركات الديزل | القوة | 175kw | 235hp |
| BQ | 2000m | 6562feet | |
| NQ | 1600m | 5249feet | |
| قوة الحفر | HQ | 1300m | 4265feet |
| PQ | 1000m | 3281feet | |
| قدرة محور الدوران | RPM | 0-1100rpm | 0-1100rpm |
| عزام الأقصى | 6400Nm | 4720lbf.ft | |
| قوة الرفع القصوى | 220kn | 49458lbf | |
| التغدية الكهربائية القصوى | 110kn | 24729lbf | |
| قدم المشبك | قطر التحامل | 55.5-117.5mm | 2.2-4.6mm |
| قوة رفع الرافعة الرئيسية، (ذات الحبل الواحد) | 120kn | 26976lbf | |
| قوة رفع سلك الرافعة | 15kn | 3372lbf | |
| السارية | زاوية الحفر | 45°-90° | 45°-90° |
| التغدية | 3200mm | 126inch | |
| الإنزلاق | 1100mm | 43inch | |
| اْخرى | الوزن | 9600kg | 21164lb |
| طريقة النقل | زاحف | زاحف | |

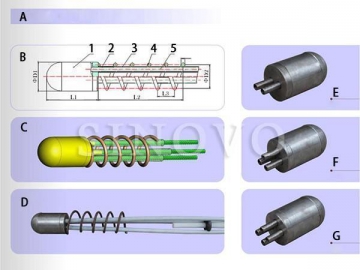

A. كابل التثبيت القابل للاسترداد سلسلةOQM-d
B.المنظر المقطعي
1. جزء الدعم
2. الوصلة
3. الأنبوب البلاستيكي
4. الملف
5. السلك الفولاذي

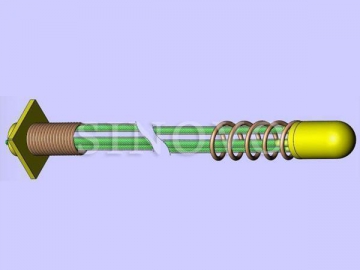

C. تخطيط ثلاثي الأبعاد
D. صورة المنتج
E. ثقبين
F. ثلاث ثقوب
G.ربعة ثقوب
