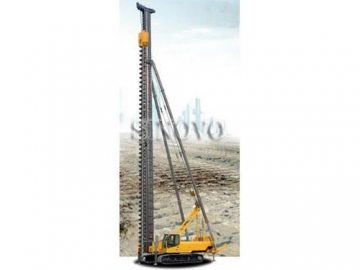

ماكينة دق الركيزة المجنزرة المتعددة الوظائف TH50
إن ماكينة دق الركيزة المجنزرة هي جيل جديد من معدات البناء ذات الكفاءة العالية والجودة العالية من شركتنا، والتي تم تطويرها لتكييف تكنولوجيا بناء الركائز الحديثة. آلة دق الركائز المجنزرة المتعددة الأغراض تتبنى النظام الديناميكي Cummins المستورد، مما يقدر على اخراج التدفق المفاجئ بالتيار. نظام التحكم الهيدروليكي الناضج يساعد على ضمان الكفاءة العالية، توفير الطاقة والتحكم الدقيق. نظام التحكم المتكامل يجعل عملية المعالجة بسيطا وسهلا. مع فريق التصميم المحترف، مفاهيم التصميم المبتكرة، تكنولوجيا الإنتاج المتقدمة وخدمة الزبائن الممتازة، نسعي لتوفير أفضل المنتجات جودةً.
المميزات
1. الأوتوماتيك العالي
2. نظام التحكم والمراقبة الرقمية
3. الأداء الرائد في العالم
التطبيقات
الركيزة الأنبوبية، الركيزة المربعة، الركيزة المصبوبة، الأنبوب الفولاذي، ركيزة H، اللوح الفولاذي
| المحرك | الموديل | US Cummins B5.9-C |
| الطاقة المقدرة (kw) | 133 @2100rpm | |
| القيادة | زاوية الميل إلى اليسار واليمن (°) | ±3 |
| زاوية الميل إلى الأمام (°) | 5 | |
| زاوية الميل إلى الوراء (°) | 22.5 | |
| الونش الرئيسي | قدرة الرفع من الحبل المفرد (kN) | 60 |
| سرعة رفع الحبل القصوى (m/min) | 70 | |
| موديل الحبل | 20NAT6X36W+1WR1770-66m | |
| الونش المساعد | قدرة الرفع من الحبل المفرد (kN) | 50 |
| سرعة رفع الحبل القصوى (m/min) | 70 | |
| موديل الحبل | 20NAT6X36W+1WR1770-66m | |
| النظام الهيدروليكي | الضغط (bar) | 300 |
| تدفق الزيت الأقصى من المضخة الرئيسية (L/min) | 228×2 | |
| خزان الزيت الهيدروليكي (L) | 430 | |
| خزان زيت الديزل | 430 L | |
| معيار التصريف | EU Stage II | |
| عزم الدوران الأقصى من آلية العمل (kgf) | 4050 | |
| الأسطوانة: قطر الحبل × قطر الأسطوانة (mm) | ||
| أسطوانة الدعامة الأمامية | Φ160Xφ130 | |
| أسطوانة رفع الركيزة | 2-Φ160xΦ120 | |
| أسطوانة تثبيت الركيزة | 2-Φ50xΦ30 | |
| الشاسية المجنزرة | عرض الشاسية (mm) | 3200 (نقل) / 4200 (عمل) |
| مسافة مركز الجنزرة (mm) | 2400～3400 | |
| مسافة العجلات (mm) | 4283 | |
| عرض لوح الجنزرة (mm) | 800 | |
| عزم الدوران (kN.m) | 71 | |
| ضغط على الأرض (MPa) | 0.06 | |
| سرعة التحرك (km/h) | 0～2 | |
| سرعة الدوران (rpm) | 0～12 | |
| الأبعاد | في حالة التشغيل (mm) | 6870×4200×22500 |
| في حالة النقل (mm) | 16300×3200×3088 | |
| الوزن | بدون المطرقة (طن) | ≈40 |
| قوة السحب (kN) | 220 | |
| المعدات المناسبة | المطرقة الهيدروليكية | SHP5 أو أقل |
| مطرقة الركيزة بالديزل | D36 أو أقل | |
| المعلمات | وحدة | SHP5 | ||
| معلمات العمل | طاقة الإضراب | kNm | 60 | |
| الشوط الأقصى للمطرقة | mm | 1200 | ||
| تدفق الإضراب (1200mm/200mm) | bpm | 36/90 | ||
| وزن Ram | kg | 5000 | ||
| النظام الهيدروليكي | أسطوانة مفردة | |||
| معلمات الطاقة | طاقة المحرك | kw | / | |
| ضغط العمل | bar | 24 | ||
| تدفق العمل | L/min | 160 | ||
| خزان الزيت الهيدروليكي | L | / | ||
| خزان زيت الديزل | L | / | ||
| معلمات الهيكل | A ارتفاع المطرقة (بدون قلنسوة ركيزة) | mm | 5130 | |
| B العرض الأفقي من المطرقة (بدون قلنسوة ركيزة) | mm | 950 | ||
| C الارتفاع العمودي من المطرقة (بدون قلنسوة ركيزة) | mm | 1285 | ||
| D المسافة بين مركز المطرقة والدليل) | mm | 750 | ||
| E المسافة بين مركز الدليل) | mm | 600 | ||
| وزن المطرقة (بدون قلنسوة ركيزة) | kg | 8250 | ||
البيانات من B وC وD وE قد تحتاج إلى تعديلها وفقا لتعيين قلنسوة الركيزة)
