آلة دق الركائز (خوازيق) الهيدروليكية

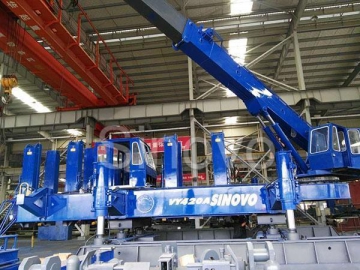

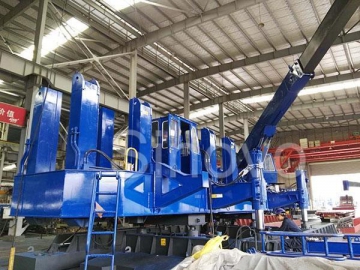

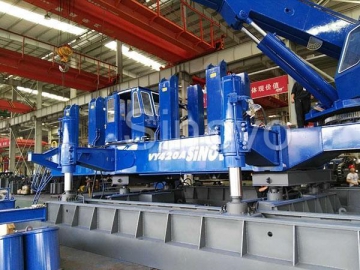

آلة دق الركائز الهيدروليكية سلسلة VY
إن آلة دق الركائز الهيدروليكية من سلسلة VY هي معدات أساسات الركائز الصديقة للبيئة ذات العديد من براءات وطنية. هذه الآلة لديها المزايا من عدم التلوث، عدم الضوضاء، دق الركائز سريعا، والجودة العالية للركائز أو الخوازيق. إنه يمثل اتجاه التنمية المستقبلية لمعدات دق الركائز. هذه السلسلة VY من ماكينة دقة الركائز لديها أكثر من 10 فئات، قدرة الضغط تتراوح من 60 طن إلى 1200 طن. استخدام المواد والمكونات ذات الجودة العالية مع طريقة التجهيز وتصميم الهيدروليك الفريد يضمن النظافة والموثوقية العالية للنظام الهيدروليكي. يتم ضمان الجودة العالية من المنبع. نوفر أفضل خدمة وتصميم حسب الطلب على أساس مفهوم "كل شيء للعملاء".
| معلمات النموذج | VY60A | VY80A | VY120A | VY180A | VY240A | VY320A | |
| الضغط الأقصى لدق الركائز (tf) | 60 | 80 | 120 | 180 | 240 | 320 | |
| السرعة القصوى لدق الركائز (m/min) | أقصى | 5.24 | 5.24 | 4.26 | 5.5 | 6.7 | 6.8 |
| أدنى | 1.8 | 1.37 | 1.5 | 2 | 0.91 | 0.93 | |
| شوط دق الركائز (m) | 1.5 | 1.5 | 1.5 | 1.6 | 1.6 | 1.6 | |
| شوط الحركة (m) | طولاني | 1.6 | 1.6 | 1.6 | 2.2 | 3 | 3.6 |
| أفقي | 0.4 | 0.4 | 0.4 | 0.5 | 0.6 | 0.6 | |
| زاوية الدوران (°) | 12 | 12 | 12 | 12 | 12 | 10 | |
| شوط الرفع (mm) | 650 | 650 | 700 | 700 | 900 | 1000 | |
| نوع الركيزة (mm) | الركيزة المربعة | F200-F300 | F200-F350 | F200-F400 | F300-F500 | ||
| الركيزة الدائرية | Ф200-Ф300 | Ф200-Ф350 | Ф200-Ф400 | Ф300-Ф500 | |||
| المسافة الدنيا للركائز الدانبية (mm) | 350 | 350 | 450 | 750 | 900 | 1000 | |
| المسافة الدنيا للركائز الركنية (mm) | 470 | 470 | 870 | 1200 | 1250 | 1250 | |
| الرافعة | وزن الرفع الأقصى (t) | 5 | 5 | 8 | 8 | 8 | 12 |
| طول الركيزة الأقصى (m) | 10 | 10 | 12 | 12 | 12 | 14 | |
| الطاقة (kW) | المحرك الرئيسي | 22 | 22 | 22 | 37 | 45 | 60 |
| محرك الرافعة | 7.5 | 7.5 | 22 | 22 | 22 | 30 | |
| الأبعاد الإجمالية (mm) | طول العمل | 6000 | 8000 | 8000 | 10000 | 10500 | 12500 |
| عرض العمل | 3700 | 4280 | 4380 | 5380 | 6110 | 6280 | |
| ارتفاع النقل | 3000 | 3000 | 3000 | 3000 | 3200 | 3200 | |
| معلمات النموذج | VY420A | VY500A | VY600A | VY700A | VY800A | VY900A | VY1000A | VY1200A | ||
| الضغط الأقصى لدق الركائز (tf) | 420 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | ||
| السرعة القصوى لدق الركائز (m/min) | أقصى | 6.2 | 6.2 | 6.65 | 6.65 | 5.04 | 9.98 | 9.98 | 7.54 | |
| أدنى | 1.1 | 1.1 | 0.98 | 0.84 | 0.74 | 0.74 | 0.67 | 0.56 | ||
| شوط دق الركائز (m) | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.7 | ||
| شوط الحركة (m) | طولاني | 3.6 | 3.6 | 3.6 | 3.6 | 3.6 | 3.6 | 3.6 | 3.6 | |
| أفقي | 0.6 | 0.6 | 0.6 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | ||
| زاوية الدوران (°) | 10 | 10 | 8 | 8 | 8 | 8 | 8 | 8 | ||
| شوط الرفع (mm) | 1000 | 1000 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | ||
| نوع الركيزة (mm) | الركيزة المربعة | F300-F600 | F400-F700 | |||||||
| الركيزة الدائرية | Ф300-Ф600 | Ф400-Ф800 | ||||||||
| المسافة الدنيا للركائز الدانبية (mm) | 1400 | 1700 | ||||||||
| المسافة الدنيا للركائز الركنية (mm) | 1635 | 1950 | ||||||||
| الرافعة | وزن الرفع الأقصى (t) | 12 | 12 | 16 | 16 | 16 | 25 | 25 | 30 | |
| طول الركيزة الأقصى (m) | 14 | 14 | 15 | 15 | 15 | 16 | 16 | 16 | ||
| الطاقة (kW) | المحرك الرئيسي | 74 | 111 | 119 | 119 | 119 | 135 | 135 | 135 | |
| محرك الرافعة | 30 | 30 | 30 | 30 | 30 | 45 | 45 | 45 | ||
| الأبعاد الإجمالية (mm) | طول العمل | 12000 | 12500 | 13800 | 14000 | 14000 | 14500 | 14500 | 16000 | |
| عرض العمل | 7300 | 7800 | 8290 | 8290 | 8490 | 8910 | 8910 | 9430 | ||
| ارتفاع النقل | 3280 | 3280 | 3300 | 3360 | 3360 | 3390 | 3390 | 3390 | ||
| الوزن الكامل (t) | 422 | 502 | 602 | 702 | 802 | 902 | 1002 | 1202 | ||
مميزات المنتج الرئيسي
آلة دق الركائز الهيدروليكية Sinovo تتمتع بالميزات العامة من ماكينة دق الركائز مثل الكفاءة العالية، توفير الطاقة، صديقة للبيئة الخ. بالإضافة إلى ذلك، لدينا المزيد من المزايا التقنية الفريدة على النحو التالي:
1. التصميم الفريد لآلية التثبيت، وحدة التثبيت قابلة لتعديل وفقا لسطح الركيزة من أجل ضمان أكبر مساحة التلامس مع الركيزة، مما يتجنب من ضرر الركيزة.
2. التصميم المعقول لهيكل الركيزة الركنية والجانبية، يحسن قدرة معالجة الركيزة الركنية والجانبية. قوة الضغط للركيزة الركنية والجانبية تصل إلى 60%-70% من الركيزة الرئيسية. الأداء أفضل بشكل كبير من نظام الركائز الركنية والجانبية من نوع التعليق.
3. نظام الحفاظ على الضغط وتثبيت الركيزة الفريد قادر على ملء الوقود تلقائيا إذا كان خزان الوقود يسرب النفط، مما يضمن الموثوقية العالية لتثبيت الركيزة والجودة العالية للإنشاء.
4. نظام الضغط الثابت الفريد يضمن أن الآلة تصل إلى الضغط المعين بدون العوم، مما يحسن سلامة التشغيل إلى حد كبير.
5. آلية الحركة الفريدة ذات تصميم وحدة التشحيم تتمكن من تحقيق التشحيم بشكل دائم، مما يطول عمر الخدمة لعجلة العربة.
6. تصميم النظام الهيدروليكي بالطاقة الثابتة والتدفق العالي يضمن الكفاءة العالية لأعمال دقة الركائز.
الهيكل الأساسي لآلة دق الركائز الهيدروليكية
1. منصة دق الركائز
إن منصة دق الركائز هي جزء العمل الرئيسي من الآلة، والتي تستطيع تحقيق تثبيت الركيزة وعملية دق الركيزة. تتكون من أسطوانة الزيت لدق الركيزة، الكمرات، الأعمدة، صناديق تثبيت الركيزة، وأسطوانة الزيت لتثبيت الركيزة الخ.
2. معدات دق الركائز الجانبية
إذا كنت تريد تنفيذ أعمال دق الركائز الجانبية أو الركنية، ينبغي تحويل بشكل مباشر مجموعة أسطوانة الضغط الرئيسية ومجموعة صندوق التثبيت إلى هيكل الركائز الجانبية، وثم تثبيت، وتركيب وتوصيل الأنابيب الهيدروليكية، مما يمكن تنفيذ أعمال دق الركائز الجانبية والركنية.
3. آلية الرفع
تتكون آلية الرفع من أربع أسطوانات رفع وأربع دعامات (الكابول). يتم توصيل أربع أسطوانات رفع إلى الآلة الرئيسية عبر أربع دعامات، وذراع الكباس ممفصل مع أربع عربات النقل، عن طريق تعديل أسطوانات الرفع لتحقيق حركات جسم الآلة. آلة دق الركائز قادرة على التحرك والتدوير عن طريق عمل آلية الرفع.
4. الرافعة
إن الرافعة مثبتة على ماكينة دق الركائز الهيدروليكية VY، تكون مستخدمة بشكل رئيسي لرفع الركائز المسبقة الصب. إنها آلة مساعدة لآلة دق الركائز. هيكل هذه الرافعة مشابهة لرافعة الشاحنة الهيدروليكية، يتكون من نظام الرفع بالذراع، نظام الونش، نظام الدوران ونظام التحكم الهيدروليكي. يحتوى نظام التحكم الهيدروليكي على الصمام المتعدد الاتجاهات اليدوي، يتحكم في الصمام المتعدد الاتجاهات المتطابق، مما يحقق الأعمال من الإتساع، اللف، الدوران والامتداد الخ.
5. مبدأ العمل للرافعة
نظام التحكم الهيدروليكي: تزود المضخة الهيدروليكي بزيت الضغط الهيدروليكي لنقل عبر الوصلة الدوارة إلى نظام الرافعة. يتم تحديد ضغط النظام بواسطة صمام الفائض من الصمام المتعدد الاتجاهات، ضبط الضغط بـ 18Mpa. التشغيل اليدوي قادر على تحقيق الاتساع، اللف، التدوير، وتمديد وسحب الذراع.
