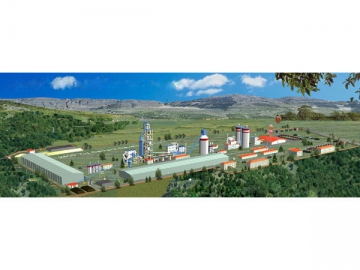

خط إنتاج الأسمنت 1500 طن
بالاستناد إلى تقنية إنتاج الأسمنت بالطريقة الجافة ، قد طورنا بنجاح خط إنتاج الأسمنت 1500 طن . بالاشتراك مع الفرن الدوار φ3.5×54m ، تم تصميم خط إنتاج الأسمنت مع فرن التحلل و التسخين المبكر من النوع الإعصاري ذو المراحل الخمس عند ذيل الفرن .
عمليات الإنتاج
1. سحق الحجر الجيري
2. المعالجة ما قبل التجانس للحجر الجري المسحوق
3. طحن مزيج المواد الخام
4. التسخين المبكر من النوع الإعصاري ذو المراحل الخمس ،و التحلل لمزيج المواد الخام المسحوق
5.عمل كلنكر الأسمنت يف الفرن الدوار
6. طحن الأسمنت
7.تعبئة و تغليف الأسمنت
| رقم الفئة | الغرض | اسماء المعدات / النوع / المواصفات | سعة الإنتاج لكل قطعة من االمعدات (t/h) | الكمية | معدل الاستخدام السنوي (%) | الملاحظات |
| 1 | لتكسيرالحجر الجيري | جهاز التغذية اللوحي للأشغال الثقيلة النوع : B1250×11500mm حجم التغذية : 800mm القدرة : 30kW | 200 ~ 350 | 1 | 25.51 | |
نوع : TKPC16.18 حجم التغذية : 800mm حجم التفريغ : ≤25mm لقدرة : 355kW | 250 | 1 | 25.51 | |||
| 2 | لما قبل تجانس الحجر الجيري | آلة التكديس و استرداد المواد طريقة تكديس المواد : يتم تكديس المواد من خلال الحركة المشتركة الدورانية و النفث المستمر للمواد . عدد الطيات : >400 | القدرة التكديسية للمواد : 600t/h قدرة الاسترداد للمواد : 250t/h | 1 | ||
| 3 | لطحن مزيج الخام | النوع : HRM2800mm حجم التغذية : ≤40mm حجم التفريغ : 0.080mm رواسب المنخل لشبكة الغربال المربعة : 12% محتوى الرطوبة لمواد التغذية : ≤6% محتوى الرطوبة لمواد التفريغ : ≤0.5% قدرة المحرك : 1,250 kW | 130 | 1 | 60.90 | |
| 4 | معالجة الغاز الضائع ( من الفرن الدوار و طواحين التكسير ) | برج الترطيب النوع : Φ7.5×26m تدفق الهواء : 400,000m3/h درجة حرارة الهواء الداخل : 340℃ درجة حرارة الهواء الخارج : 150-220℃ | 1 | 82.19 | ||
| مروحة السحب لدرجات الحرارة المرتفعة تدفق الهواء : 400,000m3/h الضغط الكلي للمروحة : 7500Pa درجة حرارة التشغيل : 340℃ (درجة الحرارة العابرة : 450℃ ) السرعة : 1450r/min قدرة المحرك : 1250kW | 1 | 82.19 | ||||
| مروحة السحب لدرجات الحرارة المرتفعة 2350DIBB24 تدفق الهواء : 300,000m3/h الضغط الكلي للمروحة : 7500 Pa مرسب الكتروستاتيكي c.BS930 سعة المعالجة : 400,000m3/h كثافة الغبار الداخل : ≤80 mg/m3 كثافة الغبار الخارج : ≤50 mg/m3 | 1 | 82.19 | ||||
| مروحة العادم لذيل الفرن تدفق الهواء : 400,000m3/h الضغط الكلي للمروحة : 1500Pa درجة حرارة التشغيل : 150℃ قدرة المحرك : 355kW | 1 | 82.19 | ||||
| 5 | تكليس كلنكر الأسمنت (ذيل الفرن ) | التسخين المبكر من نوع الإعصار بخمسة مراحل و فرن التحلل الفرازة المخروطية 1: 2-Φ4300mm الفرازة المخروطية 2: 1-Φ5600mm الفرازة المخروطية 3: 1-Φ5600mm الفرازة المخروطية 4: 1-Φ5900mm الفرازة المخروطية 5: 1-Φ5900mm فرن التحلل : Φ6300mm | 62.50 | 1 | 82.19 | |
| 6 | إنتاج كلنكر الأسمنت (في الفرن ) | النوع : Φ3.5×54m الطاقة الإنتاجية : 1500-1800t/d الميل : 4% سرعة الدوران : 0.4 ~ 3.96r/min قدرة المحرك : 220kW ( السرعة المنتظمة DC ) | 62.50 | 1 | 82.19 | |
| 7 | تبريد كلنكر الأسمنت ( رأس الفرن ) | المبرد بالشبكة النوع : LBTF1700 | 62.50 | 1 | 82.19 | |
| 8 | لطحن الأسمنت | ية النوع : Φ3.5×13m حجم جسيمات التفريغ : 320m2/kg قوة المحرك الرئيسي : 2,000kW | 50 | 2 | 58.59 | |
حوق النوع : O-Sepa1500 تدفق الهواء: 1500m3 /min | 2 | 58.59 | ||||
| 9 | لتعبئة الأسمنت | دقة القياس : ±0.25kg/ bag | 90 | 2 | 34.18 |
