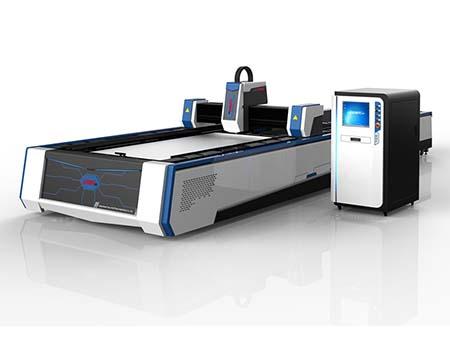

ماكينة تقطيع المعادن بالفايبر ليزر، مع طاولة متحركة Fiber laser Cutting Machine with Shuttle Table
تتميز هذه النوعية من ماكينات تقطيع المعادن بالفايبر ليزر بأن لها طاولة متحركة ذهاباً وإياباً بشكل آلي، حيث تستغرق فقط 15 ثانية لتحميل وتفريغ المواد بكفاءة عالية، حيث يتم تشغيل طاولة النقل الآلية بواسطة محرك متغير التردد يتمتع بهيكل قوي مما يكسبها دقة عالية في تحميل وتفريغ المواد. بالإضافة إلى ذلك، تتسم الماكينة بهيكل مفتوح وقوة الليزر تصل إلى 6000 واط مما يجعلها قادرة على قطع الواح من الفولاذ الكربوني بسماكة من 0.4 إلى 22 ملم وألواح الفولاذ الصلب بسماكة من 0.4 إلى 16 ملم وألواح النحاس بسماكة من 0.4 إلى 10 ملم وغيرها من المعادن الأخرى بكفاءة عالية جداً.

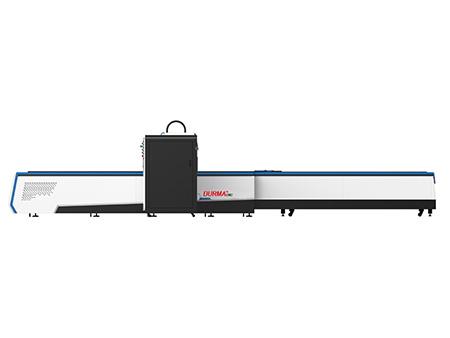

أجزاء الماكينةتتسم الماكينة بغلاف محاط يغلف جسم الماكينة بالكامل من أجل حماية المستخدم من إشعاعات الليزرومن الغبار والضجيج.
تُستخدم مقابض مزدوجة لقبض الأنبوب أو الماسورة أو الأنابيب المربعة وغيرها
يمكن لرأس الليزر أن يغير تركيز شعاع الليزر بشكل أوتوماتيكي من خلال ضبط القياسات لقطع الألواح والأنابيب ذات السماكة المختلفة أو لتخريم وعمل فتحات، إلى جانب ذلك، تم تزويد الماكينة بنظام تبريد بالماء مزدوج وقد تم تثبيته في رأس الليزر من أجل حماية العدسات من التسخين الزائد، وهذا بطبيعة الحال يساعد على حفظ الدقة عالية ويزيد من عُمرها في الخدمة.
تفاصيل فنية لبعض خواص ماكينة تقطيع المعادن بالفايبر ليزر مع طاولة متحركة| الموديل | PS3015 PS4015 PS4020 PS6020 |
| مساحة الشغل | 3000×1500mm, 4000×1500mm, 4000×2000mm, 6000×2000mm |
| قوة الليزر | 500W, 800W, 1000W, 1500W, 2000W, 3000W, 4000W, 6000W |
| الطول الموجي لليزر | 1064nm |
| منضدة العمل | Sawtooth |
| سرعة التشغيل القصوى | 1200mm/s |
| دقة تحديد الموقع | ±0.05mm/m |
| سرعة تحديد الموقع | 20m/min |
| أدنى عرض للخط | ± 0.02mm |
| سماكة القطع | ≤24mm |
| نظام التحكم | Cypcut |
| التحديد | red dot |
| استهلاك الطاقة | ≤50KW |
| الجهد الكهربائي | 380V/50Hz |
| الغاز المساعد | الأكسجين والنيتروجين والهواء |
| عُمر ألياف الليزر | أكثر من 100 ألف ساعة |
| رأس القطع لألياف الليزر | Lasermech صنع في الولايات المتحدة الأمريكية |
| عدسة التركيز | Lasermech صنع في الولايات المتحدة الأمريكية |
| نظام التشغيل | محرك سيرفو من نوع Fujiبقوة 1500 واط صنع في اليابان |
| نظام توجيه الخط | PMI ، صنع في تايوان (صناعة يابانية: اختياريTHK ) |
| نظام النقل | جريدة مسننة مزدوجة وترس مسنن |
| الجريدة المسننة | صنع في ألمانيا |
| السلسة | Igus صنع في ألمانيا |
| مدة الضمانة | 3 سنوات |
