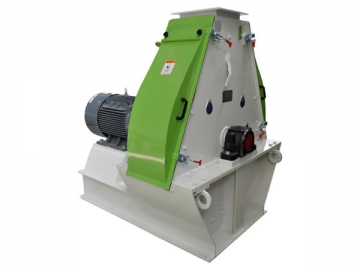

طاحونة مطرقية، SFSP112 (138)
إنه من السهل ترتيب المطرقة التي على شكل الدمعة عن طريق حجرته التي على شكل الدمعة. من الرغم من أن العديد من مزودات الطاحونة المطرقية تعادل هذا مع مطحنة مطرقية دائرية كاملة، فإنها تختلف بشكل بسيط عن بعضها البعض، كما أن الأولى تقدم تغطية للغربال تبلغ 300° والثانية تقدم تغطية كاملة تبلغ 360° لدوار المطرقة.
آلة التسكيرهذه تقوم بتكسير المواد إلى أحجام صغيرة بواسطة تأثير المطرقة. إنها موضوعة بشكل نموذجي في طاحونة الأغذية، تكرير النفط، مصنع الكحول، ومصنع حامض الستريك.
مميزات الطاحونة المطرقية
1. حجرة الطحن التي على شكل دمعة مهمة للغاية لمنع المواد المتقابة في الحجم من الدوران فقط في حجرة الطحن. من دون هذا التصميم، فإن هذه المواد تتحرك بشكل دائري بالمطرقة وهي ترفض الخروج من الحفرة بواسطة المطرقة.
2. في قاع حجرة الطحن يوجد مخبأ على شكل حرف u حيث تخضع المواد ذات الحجم الكبير لطحن ثان وذلك لتطوير القدرة وضمان حجم حبيبات موحد.
3. لقد تم إخضاع دوار المطرقة لإختيار الموازنة الديناميكية وذلك لضمان دوران خالي من الإهتزاز. وذلك يفسر قدرة الطاحونة على العمل بثبات وبهوء تام.
4. عن طريق ضبط الفجوة بين المطرقة والغربال، فإنه بمكن للمشغلين تحقيق طحن ممتاز لحبوبهم الخشنة والناعمة.
5. القيادة المباشرة تستخدم رابط شبكي مطور حديثاً للتعويض عن المحاذة غير الصحيحة للعمود. نقل الطاقة السلس يمنع التسخين الزائد للبيرنج.
6. المطرقة ملحومة بواسطة سبائك صلبة.
| رقم الموديل | قطر دوار المطرقة (mm) | عرض الحجرة (mm) | سرعة الدوار (rpm) | الطاقة (kw) | القدرة (t/h) |
| 1120 | 290 | 1480 | 55 | 8-12 | |
| 1120 | 290 | 1480 | 75 | 10-14 | |
| 1120 | 380 | 1480 | 90 | 13-17 | |
| 1120 | 380 | 1480 | 110 | 16-20 | |
| 1120 | 500 | 1480 | 132 | 20-24 | |
| 1120 | 500 | 1480 | 160 | 24-28 | |
| 1120 | 760 | 1480 | 200 | 28-33 | |
| 1120 | 760 | 1480 | 220 | 33-38 | |
| 1120 | 1000 | 1480 | 250 | 38-42 | |
| 1120 | 1000 | 1480 | 300 | 46-52 | |
| رقم الموديل | قطر دوار المطرقة (mm) | عرض الحجرة (mm) | سرعة الدوار (rpm) | الطاقة (kw) | القدرة (t/h) |
| 1380 | 290 | 1480 | 75 | 10-14 | |
| 1380 | 290 | 1480 | 90 | 13-17 | |
| 1380 | 380 | 1480 | 90 | 13-17 | |
| 1380 | 380 | 1480 | 110 | 16-20 | |
| 1380 | 500 | 1480 | 160 | 24-28 | |
| 1380 | 500 | 1480 | 200 | 28-33 | |
| 1380 | 760 | 1480 | 220 | 34-38 | |
| 1380 | 760 | 1480 | 250 | 39-43 | |
| 1380 | 1000 | 1480 | 280 | 44-48 | |
| 1380 | 1000 | 1480 | 350 | 54-58 |
ملاحظات
قيم المعلمات في الأعلى يتم الحصول عليها عند تحقيق كل العوامل المذكورة في الأسفل.
المواد: ذرة
محتوى الماء: ليس أكثر من 14%
الوزن الحجمي: 0.72t/m3
قطر ثقب الغربال: Φ3
المنطقة المفتوحة للغربال: 33%
المنطقة المفتوحة موضحة كنسبة للمساحة المفتوحة في العلاقة مع المنطقة الإجمالية.
