رافعة جسرية يدوية بعارضة واحدة، نموذج SLX Manufacturer

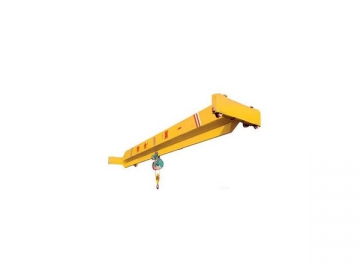

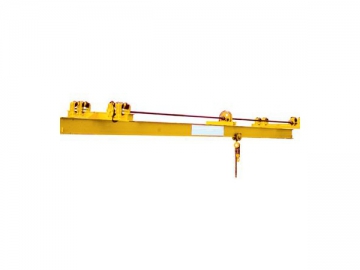

رافعة جسرية يدوية بعارضة واحدة، نموذج SLX

طلب عرض سعر

من نحن: http://liftingcrane4u.com

، نموذج SLX

حيث يتم إستخدامها أيضاً في المستودعات، ورش العمل وأماكن تصنيع المواد حيث لا يوجد كهرباء، والمواد التي يتم نقلها خفيفة الوزن، وكفاءة وسرعة التشغيل ليست هامة كثيراً، فإن الرافعة الجسرية اليدوية بعارضة واحدة نموذج SLX التي يتم توفيرها عن طريق Zhonggong تقدم مجموعة من قدرات الرفع 0.5t، و 1t، و 3t، مسافة إمتداد 2-12m وإرتفاع رفع يصل إلى 12m.

هذه الرافعة تتكون من عارضة، حامل متحرك بقضيب مفرد يعمل يدوياً ورافعة يدوية. يمكن تصنيعها بشكل خاص على حسب متطلبات العميل. بالنسبة لرافعة بحمولة معينة، فيمكن تصميم العارضة بشكل فريد من أجل أن تلبي إحتياجات العملاء على قدرة الحمولة والمسافة.

هذه الرافعة الجسرية مُجهزة بتصميمات دوارنية علوية وسفلية. الهيكل البسيط، والتشغيل السهل والتكاليف المنخفضة تجعلها معدات نقل المواد التي تحظى بشعبية عالية في الأماكن المذكورة أعلاه.

المواصفات الرئيسية للرافعة الجسرية اليدوية

قدرة الرفع (t)

0.5

مسافة الإمتداد (m)

3~5

5.5~8

9~10

11~12

3~5

5.5~8

9~10

11~12

3~5

6~8

9~10

11~12

3~5

6~8

9~10

11~12

إرتفاع الرفع (m)

2.5~12

3~12

القضيب

I20a~I30c

I24a~I36c

حامل متحرك

SDX-3.WA1/2

SDX-3.WA1

SDX-3.WA2

SDX-3.WA3

رافعة

HS1/2

HS1

HS2

HS3

معايير ذات صلة

قدرة الرفع (t)	المسافة (m)	الوزن الكلي (t)	الحد الأقصى لضغط العجلة (kn)	الأبعاد الرئيسية						قوة السحب
				H	K	M	A	B	L1	الرفع	الرافعة	حامل متحرك
0.5	3	0.451	198	525	1000	1516	746	805	1000	19.5	6	3
	3.5	0.466	200
	4	0.478	201
	4.5	0.49	202
	5	0.501	204
	5.5	0.602	220	555	1200	1716	800	1005	1200
	6	0.642	221
	7	0.678	226
	8	0.714	232
	9	0.872	254	605	1500	2016	820	1205	1400
	10	0.913	259
	11	1.078	276	635	1700	2216	850
	12	1.127	281
1	3	0.47	340	545	1000	1516	516	532	1000	21	9	5
	3.5	0.5	350
	4	0.514	352
	4.5	0.527	354
	5	0.541	355
	5.5	0.677	373	605	1200	1726	1150	560	800
	6	0.698	375
	7	0.74	385
	8	0.78	386
	9	1.012	403	665	1500	2016	903	1252	1400
	10	1-063	421
	11	1.393	480	745	1700	2216	1000
	12	1.551	490
2	3	0.567	641	585	1200	1726	1150	560	800	32.5	12	11
	3.5	0.586	644
	4	0.605	646
	4.5	0.622	648
	5	0.639	550
	5.5	0.824	676	665	1500	2005	1327	760	1000
	6	0.860	680
	7	0.902	685
	8	0.954	690
	9	1.186	721	745	1700	2226	1305	960	1200
	10	1.25	726
	11	1.605	888	780	1700	2406	1345
	12	1.674	890
3	3	0.831	490	566	1200	2126	1284	340	600	34.5	15	13
	3.5	0.864	492
	4	0.884	494
	4.5	0.901	496
	5	0.928	498
	5.5	1.244	558	706	1500	2426	1422	540	800
	6	1.279	560
	7	1.347	564
	8	1.416	566
	9	1.637	623	746	1700	2626	1460	740	1000
	10	1.712	630
	11	1.966	642	796			1506
	12	2.047	650
