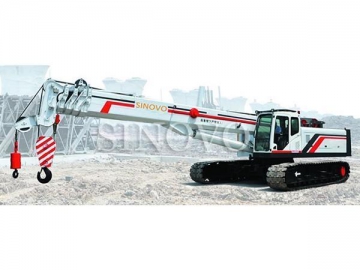

رافعة مجنزرة تلسكوبية
إن الرافعة المجنزرة التلسكوبية التي نقترحها هنا، والتي تسمى كذلك رافعة جنزير، أو الرافعة الجنزيرية أو الرافعة الزحافة، عبارة عن معدات بناء من الجيل الجديد. فهذه الرافعة ذات ذراع التطويل باتت تستجيب بشكل كبير لحاجة السوق على المستوى الداخلي في الصين ومن المتوقع أن تفرض نفسها في السوق كمعدات رفع مثالية في المستقبل القريب.

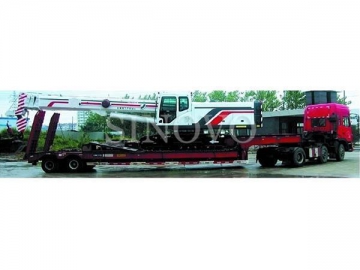

وتجمع الرافعة المجنزرة التلسكوبية فيما بين ميزات الرافعة الأوتوماتية التي تشتغل بدون تفكيك ذراع التطويل ورافعة الجنزير التي تشتغل بالحمولة. ويمكن أن يتم استخدام الشاسيه لديها في مختلف مجالات التشغيل، وبضغط منخفض على الأرضية القريبة من حمولة الرفع. ويمكن لمعدات الرفع هذه أن تمر بسلاسة من الارتفاعات المنخفضة بفضل ذراع التطويل لديها المتميز بمرونته العالية. إنه بفضل كل هذا يتم استخدامها كبديل عن الرافعة الأوتوماتية والرافعة المجنزرة بذراع جملوني (truss boom) مع قدرتها على رفع حمولة أكبر. ويتم استخدامها بشكل أساسي للقيام بعملية الرفع في الفضاءات التالية وهي أسفل الجسور، وداخل الأنفاق وغيرها من الشوارع والفضاءات ذات الارتفاع المحدود أو في الفضاءات التي يتغير فيها الارتفاع بشكل مستمر. وفضلا عن كل هذا، فهذه الرافعة البرجية تتمتع بمسافة فيما بين محوري دواليبها مماثلة لتلك التي تتمتع بها الرافعة التلسكوبية الهيدرولية، وذلك بميزات النقل المريح والأداء المستقر.
البرامترات التقنية | |||||
البنود | الوحدة | البيانات | |||
قدرة الرفع القصوى | طن | 25 | |||
النطاق | متر | 3 | |||
المضاعفة القصوى | 8 | ||||
سرعة الرفع القصوى لحبل ذراع التطويل الرئيسي | متر دقيقة | 99 | |||
سرعة الرفع القصوى لحبل ذراع الرافعة | متر دقيقة | 92 | |||
سرعة التمديد والتصغير | ثانية | 56/38.5 | |||
سرعة الرفع الخفض | ثانية | 43/35 | |||
الأبعاد الإجمالية | الطول الإجمالي | متر | 12.955 | ||
العرض الإجمالي | متر | 3/4.2 | |||
الارتفاع الإجمالي | متر | 3 | |||
سرعة الدوران | rpm | 1.79 | |||
تأريض الرافعة الطول × الحجم | ملمتر × ملمتر | 4300×3600 | |||
درجة الانحدار | 40% | ||||
تبديل السرعة | تبديل سرعة هيدرولي كامل | ||||
سرعة التنقل | كلم ساعة | 3.2 | |||
الوزن الإجمالي | طن | 37 من ضمنها الثقل الموازن | |||
المحرك | المحرك Cummins | ||||
قدرة المحرك سرعة الدوران | Kw/rpm | 137/2200 | |||
النظام الأساسي لذراع التطويل | ذراع التطويل | ذراع التطويل الأساسي | متر | 10.2 | |
طول ذراع التطويل الأقصى | متر | 30 | |||
ذراع الرافعة | ذراع الرافعة الأساسي | متر | 6.5 | ||
زاوية تركيب ذراع الرافعة | ° | 0,15 | |||
مضاعفة رفع ذراع الرافعة | 1 |

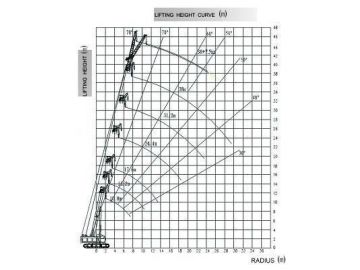

النموذج SQ250Aخريطة الحمولة
1. إن سعة الحمولة لدى الرافعة المجنزرة التلسكوبية متوافقة مع المعاييرGB3811-2008.
2. إن الحمولة المقدرة لخريطة الحمولة لديها تستند بالأساس على الظروف التي تشتغل فيها الرافعة وما إذا كانت تشتغل على أرضية مسطحة وصلبة أو لا مثلا، وأيضا تستند على القيمة القصوى المسموح بها تحت ظروف التشغيل المثالية.
3. إن الوحدة المعتمدة في خريطة الحمولة هي الطن، والقيمة تتكون من الخطاف وحبل الرفع. وزن الخطاف:
خطاف 25 طن - 0,285 طن.
خطاف 2,5 طن- 0,0553 طنا.
4. ثقل الموازنة هو 10 طن.
5. الزاوية القصوى لذراع التطويل: 80 درجة.
6. السرعة القصوى للرياح المسموح بها لتشغيل ذراع الرافعة هي 10 متر ثانية
7. إن القيمة المقدرة الدنيا للاستقرار لديها تفوق المتوسط.
البنود | الوحدة | البيانات | ||
قدرة الرفع القصوى | طن | 35 | ||
طول ذراع التطويل | متر | 10.5 ~ 39.2 | ||
طول ذراع الرافعة | متر | 6.5 | ||
طول ذراع التطويل + الطول الأقصى لذراع الرافعة | متر | 39.2 + 6.5 | ||
زاوية رفع ذراع التطويل | ° | -2 ~ 80 | ||
سرعة التشغيل | سرعة الحبل الفولاذي | الارتفاع | متر دقيقة | 120 |
الهبوط | متر دقيقة | 120 | ||
سرعة الدوران ( rpm ) | دورة دقيقة | 0 ~ 2.0 | ||
سرعة التنقل | كلم ساعة | 0 ~ 2.8 | ||
سرعة التنقل (كلم ساعة) | طن | 3.4 (حبل فريد) | ||
درجة الانحدار | % | 40 | ||
المحرك | 1 | Cummins 6BTAA5.9-C205 | ||
قدرة المحرك سرعة الدوران | Kw/rpm | 153/2200 | ||
الوزن الإجمالي | طن | 47.5 من ضمنها الثقل الموازن | ||
وزن الثقل الموازن | طن | 13 | ||
الأبعاد الإجمالية | ملمتر | 12600 × 4500 × 3000 |

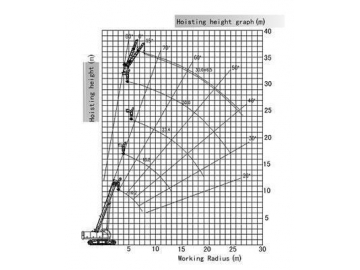

النموذج SQ350Aخريطة الحمولة
1. إن سعة الحمولة لدى الرافعة المجنزرة التلسكوبية متوافقة مع المعاييرGB3811-2008.
2. إن الحمولة المقدرة لخريطة الحمولة لديها تستند بالأساس على الظروف التي تشتغل فيها الرافعة وما إذا كانت تشتغل على أرضية مسطحة وصلبة أو لا مثلا، وأيضا تستند على القيمة القصوى المسموح بها تحت ظروف التشغيل المثالية.
3. إن الوحدة المعتمدة في خريطة الحمولة هي الطن، والقيمة تتكون من الخطاف وحبل الرفع.
4. ثقل الموازنة هو 13 طن.
5. الزاوية القصوى لذراع التطويل: 80 درجة.
6. السرعة القصوى للرياح المسموح بها لتشغيل ذراع الرافعة هي 10 متر ثانية
البنود | الوحدة | البيانات | ||
قدرة الرفع القصوى | طن | 50 | ||
ذراع التطويل | متر | 10.8-38 | ||
ذراع المرفاع | متر | 7.5 | ||
الطول الأقصى لذراع التطويل وذراع الرافعة | متر | 38 | ||
زاوية ذراع التطويل | ° | -2 ~ 78 | ||
سرعة التشغيل | سرعة الحبل | الرفع | متر دقيقة | 130 |
الخفض | متر دقيقة | 130 | ||
التأرجح | دورة دقيقة | 0 ~ 1.8 | ||
التنقل | كلم ساعة | 0 ~ 2.4 | ||
المضاعفة القصوى | 12 | حبل واحد (طن) | 5 | |
درجة الانحناء | % | 40 | ||
قدرة المحرك سرعة الدوران | Kw/rpm | 155/2300 | ||
المحرك | / | المحرك Cummins | ||
وزن الرافعة (مع الثقل الموازن) | طن | 57.8 | ||
الثقل الموازن | طن | 18 | ||
الأبعاد الإجمالية | ملمتر | 13914 × 4760 × 3020 | ||
الضغط على سطح الأرض | كلغ سنتمتر مربع | 0.7 |

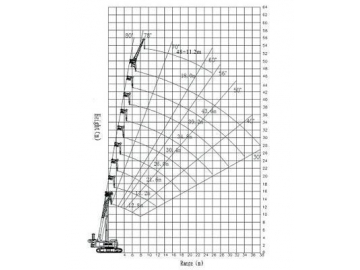

النموذج SQ500A خريطة الحمولة
1. إن سعة الحمولة لدى الرافعة المجنزرة التلسكوبية متوافقة مع المعايير GB3811-2008.
2. إن الحمولة المقدرة لخريطة الحمولة لديها تستند بالأساس على الظروف التي تشتغل فيها الرافعة وما إذا كانت تشتغل على أرضية مسطحة وصلبة أو لا مثلا، وأيضا تستند على القيمة القصوى المسموح بها تحت ظروف التشغيل المثالية.
3. إن الوحدة المعتمدة في خريطة الحمولة هي الطن، والقيمة تتكون من الخطاف وحبل الرفع. وزن الخطاف:
خطاف 50 طن - 0,575 طن.
خطاف 5 طن- 0,11 طن.
4. ثقل الموازنة هو 18 طن.
5. الزاوية القصوى لذراع التطويل: 78 درجة.
6. السرعة القصوى للرياح المسموح بها لتشغيل ذراع الرافعة هي 10 متر ثانية
7. إن القيمة المقدرة الدنيا للاستقرار لديها تفوق المتوسط.
البنود | الوحدة | البيانات | |
الحمولة المقدرة القصوى | طن | 100 | |
لحظة الرفع القصوى | t.m | 345 | |
طول ذراع التطويل | متر | 12.8 ~ 48 | |
شكل قطعة ذراع التطويل | النوع U | ||
طول مرفاع الرافعة | متر | 11.2 | |
زاوية ذراع التطويل | ° | -2 ~ 80 | |
سرعة التشغيل | سرعة الحبل الواحد | متر دقيقة | 112.5 |
سرعة الدوران | دور دقيقة | 1.8 | |
سرعة التنقل | كلم ساعة | 0.8/1.85 | |
وقت رفع ذراع التطويل | ثانية | 70 | |
الحمولة القصوى للحبل الفريد | طن | 7.1 | |
درجة الانحدار | % | 40 | |
المحرك | / | Cummins LSle310.31 | |
قدرة المحرك سرعة الدوران | Kw/r/min | 228/2200 | |
الثقل الموازن | طن | 32 | |
وزن الهيكل السفلي للرافعة | طن | 15 | |
زاوية ميلان غرفة السائق | ° | 0 ~ 20 | |
الوزن الإجمالي | طن | 125 |
النموذج SQ1000Aخريطة الحمولة
1. إن سعة الحمولة لدى الرافعة المجنزرة التلسكوبية متوافقة مع المعايير GB3811-2008.
2. إن الحمولة المقدرة لخريطة الحمولة لديها تستند بالأساس على الظروف التي تشتغل فيها الرافعة وما إذا كانت تشتغل على أرضية مسطحة وصلبة أو لا.
3. إن الوزن الذي يظهر على خريطة الحمولة يتضمن وزن كل من الخطاف وحبل الرفع.
4. السرعة القصوى للرياح المسموح بها لتشغيل ذراع الرافعة هي 10 متر ثانية.
