قضب الحلج المفرد الشبكي Manufacturer

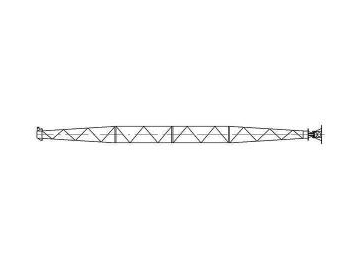

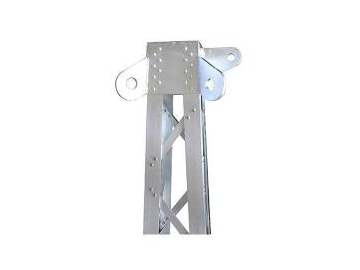

قضب الحلج المفرد الشبكي

طلب عرض سعر

من نحن: http://powermachinery.asia/16-5-lattice-single-gin-pole.html

الاستعمالات: لتجميع وبناء البرج والعمود في بناء التوزيع والنقل.
الملاحظة:
1. يتم استخدام سبائك الألومنيوم الزاوية العالية القوة كالمواد الخام، وتكون الأجزاء الفولاذية مجلفنة.
2. عامل السلامة هو 2.5
3. حرف "A" في الموديل يشير إلى نوع شامل وحرف "B" يشير إلى نوع لمقوي

قضب الحلج المفرد الشبكي من سبائك الألومنيوم

رقم البند	النموذج	الطول (m)	الحمولة المحورية المسموح بها (kN)	المقطع العرضي (mm)	الوزن (kg/m)
03211	LBD250-8	8	37	□250	10.5
03212	LBD250-9	9	29
03213	LBD250-10	10	23
03214	LBD250-11	11	19
03215	LBD250-12	12	16
03216	LBD250-13	13	13
03217	LBD250-14	14	11
03218	LBD250-15	15	10
03221	LBD300-10	10	35	□300	11
03222	LBD300-11	11	30
03223	LBD300-12	12	24
03224	LBD300-13	13	22
03225	LBD300-14	14	18
03226	LBD300-15	15	16
03227	LBD300-16	16	13
03231	LBD350-11	11	40	□350	13.5
03232	LBD350-12	12	33
03233	LBD350-13	13	30
03234	LBD350-14	14	24
03235	LBD350-15	15	22
03236	LBD350-16	16	19
03237	LBD350-17	17	17
03238	LBD350-18	18	15
03241	LBD400-12A	12	43	□400	14.6
03242	LBD400-13A	13	38
03243	LBD400-14A	14	32
03244	LBD400-15A	15	28
03245	LBD400-16A	16	25
03246	LBD400-17A	17	22
03247	LBD400-18A	18	19
03248	LBD400-19A	19	16
03249	LBD400-20A	20	14
03251	LBD400-12B	12	65	□400	16.5
03252	LBD400-13B	13	57
03253	LBD400-14B	14	50
03254	LBD400-15B	15	44
03255	LBD400-16B	16	38
03256	LBD400-17B	17	35
02357	LBD400-18B	18	30
02358	LBD400-19B	19	26
03259	LBD400-20B	20	23

رقم البند	النموذج	الطول (m)	الحمولة المحورية المسموح بها (kN)	المقطع العرضي (mm)	الوزن (kg/m)
03261	LBD500-14A	14	75	□500	18
03262	LBD500-15A	15	70
03263	LBD500-16A	16	64
03264	LBD500-17A	17	57
03265	LBD500-18A	18	50
03266	LBD500-19A	19	45
03267	LBD500-20A	20	41
03271	LBD500-14B	14	120	□500	22
03272	LBD500-15B	15	110
03273	LBD500-16B	16	100
03274	LBD500-17B	17	88
03275	LBD500-18B	18	77
03276	LBD500-19B	19	70
03277	LBD500-20B	20	65
03281	LBD600-15A	15	87	□600	20
03282	LBD600-16A	16	81
03283	LBD600-17A	17	75
03284	LBD600-18A	18	70
03285	LBD600-19A	19	65
03286	LBD600-20A	20	60
03287	LBD600-21A	21	55
03288	LBD600-22A	22	49
03291	LBD600-15B	15	140	□600	24
03292	LBD600-16B	16	128
03293	LBD600-17B	17	119
03294	LBD600-18B	18	111
03295	LBD600-19B	19	104
03296	LBD600-20B	20	94
03297	LBD600-21B	21	85
03298	LBD600-22B	22	76
