U5B Compact Linear Actuator
المشغل الخطي المدمج U5B هو نموذج مبسط من .قياس علبة التروس، الأنبوب الداخلي، الأنبوب الخارجي والمنزلق أصغر من المشغل الخطي للأثاث المتحرك U5، مما يجعله قابل للتطبيق في الأثاث الكهربائي الذي يتطلب حمل أخف.

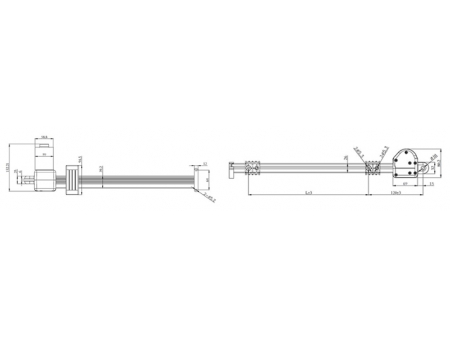

المظهر والقياس![](https://www.etwinternational.ae/public/propic/846/b_2-5-compact-linear-actuator_03s.jpg)
![](https://www.etwinternational.ae/public/propic/846/b_2-5-compact-linear-actuator_04.jpg)
![](https://www.etwinternational.ae/public/propic/846/b_2-5-compact-linear-actuator_05.jpg)

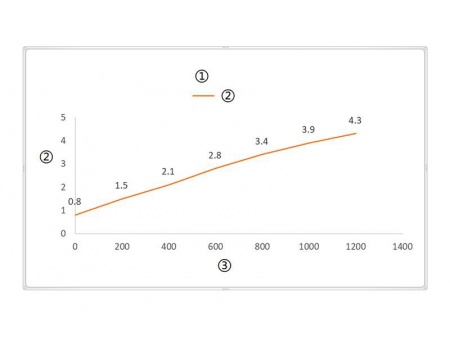

① الحمل والتيار؛ ② التيار (A)؛ ③ الحمل (N)؛ ④ الحمل والسرعة؛ ⑤ السرعة (مم\ثانية)
رموز المتغيراتالرمز | الحمل المقنن (N) | التيار المقنن (A) | السرعة المقننة (mm/s) | |||
الدفع | السحب | بدون تحميل (29VDC) | تحميل كامل (29VDC) | |||
المحرك القياسي (2800RPM) | ||||||
A | 1000 | 1000 | 4 | 26.5 | 13 | |
B | 750 | 750 | 4.5 | 35 | 16 | |
محرك بسرعة عالية (3400RPM) | ||||||
C | 1000 | 1000 | 5 | 32 | 18 | |
D | 750 | 750 | 4.5 | 43 | 20 |
1= 12 فولت
2= 24 فولت (قياسي)1= سلك من الطرف الخلفي
2= سلك من الطرف الأمامي
1=0.5 متر
2= 1 متر
3= 1.5 متر
4= 2 متر
5= 3 متر
6= 0.35 متر
7= 0.25 متر
C= التخصيص1= أسلاك التوصيل القصدير العارية
2= مقبس توصيل سن 01 (قياسي، 0.5 متر)
3= كابل Y مقبس توصيل سن 01 ذكر، مقبس توصيل 5 سن Din أنثى (0.5 متر)
4= كابل V، مقبس توصيل سن 01 ذكر، مقبس توصيل 5 سن Din أنثى (0.35 متر)
5= كابل E، مقبس توصيل سن 01 ذكر، مقبس توصيل 5 سن Din أنثى
6= واحد لثلاث، مقبس توصيل سن 01 ذكر، مقبس توصيل 5 سن Din أنثى×2، مقبس توصيل 5 سن Din أنثى
C= التخصيص
1= لا
2= قاعدة بلاستيكية
C= التخصيص1= شوكة مفصلية بلاستيكية (clevis)، الشق (فرضة) 6.2 مم، الثقب بقطر Φ 10.2 مم
2= لا
3= القاعدة بدون طرف خلفي
C= التخصيص
1= المنزلق القياسي
2= مزلق مرتكز الدوران
C= التخصيص
