U6B Mini Linear Actuator
المشغل الخطي الصغير U6B هو إصدار مصغر ، حيث صمم خصيصاً للأرائك الكهربائية. علبة التروس لهذا المشغل مصنوعة من مادة معدنية ولديه شوط تشغيل صغير أقل من 150 مم. يتميز المشغل الخطي الصغير U6B بمستوى الضوضاء المنخفض، الحجم الصغير وسهولة التركيب، مما يجعله الخيار المناسب للأحمال الأخف التي لا تزيد عن 100 كيلو جرام.

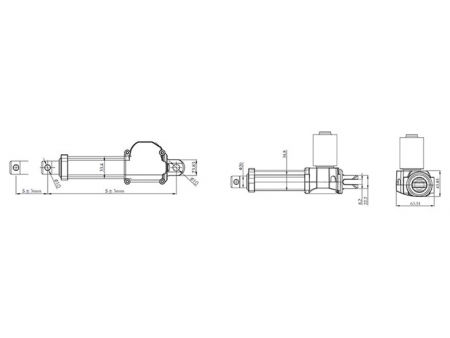

المظهر والقياسالرسم البياني للمنحنى

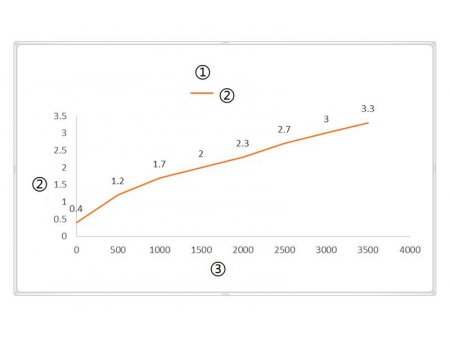

① الحمل والتيار؛ ② التيار (A)؛ ③ الحمل (N)؛ ④ الحمل والسرعة؛ ⑤ السرعة (مم\ثانية)
رموز المتغيراتالرمز | الحمل المقنن (N) | التيار المقنن (A) | السرعة المقننة (mm/s) | ||||
الدفع | السحب | بدون تحميل (32VDC) | تحميل كامل(24VDC) | ||||
المحرك القياسي (2200RPM) | |||||||
A | 1500 | 1500 | 1.5 | 7.8 | 3.7 | ||
B | 1000 | 1000 | 1.5 | 15.2 | 6.6 | ||
محرك بسرعة عالية (3800RPM) | |||||||
E | 2500 | 2000 | 2..8 | 9.3 | 5.2 | ||
F | 2000 | 2000 | 3 | 13.2 | 6.9 | ||
G | 1500 | 1500 | 4 | 26.4 | 10.8 | ||
المحرك الكبير(3400RPM) | |||||||
H | 1000 | 1000 | 3 | 24.5 | 16 | ||
J | 3000 | 2000 | 4 | 12 | 7 | ||
المحرك الكبير(4500RPM) | |||||||
K | 3000 | 2000 | 4 | 16 | 7.5 |
ملاحظة: عندما يتغير الجهد من 24 فولت إلى 12 فولت، فإن التيار سوف يتضاعف
المواصفات المخصصة1= 12 فولت
2= 24 فولت (قياسي)1= أبيض
2= رصاصي غامق
1=0°/180°
2=45°
3=90°
4=135°1= العرض 6.2 مم، ثقب بقطرΦ6.4 مم
2= العرض 6.2 مم، ثقب بقطرΦ8 مم
3= العرض 6.2 مم، ثقب بقطرΦ6.4 مم (قياسي)
4= العرض 6.2 مم، ثقب بقطرΦ10 مم، أنبوب بقطر Φ8 مم
1=ثقب بقطر Φ6.4 مم
2 =ثقب بقطر Φ8 مم
3= شوكة مفصلية (clevis)، مجرى (فرضة) 6 مم، ثقب بقطرΦ6.4 مم
4= شوكة مفصلية (clevis)، مجرى (فرضة) 6 مم، ثقب بقطرΦ8 مم
5= شوكة مفصلية (clevis)، مجرى (فرضة) 6 مم، ثقب بقطرΦ10 مم
6= ثقب بقطرΦ10 مم (قياسي)
7= ثقب بقطرΦ10 مم، أنبوب بقطر Φ8 مم
8= العرض 32 مم، ثقب بقطرΦ10.2 مم مع غطاء بلاستيك1= مفاتيح في الطرفين off للتوقف (قياسي)
2= مفاتيح في الطرفين off لإشارة الخرج والثالث off للتوقف
3= مفاتيح في الطرفين off للتوقف والثالث off لإشارة الخرج
4= مفاتيح في الطرفين off لإشارة الخرج
c=تخصيص حسب الطلب
1= لا
2= مستشعر هول الأحادي
3= مستشعر هول الثنائي
4= تخصيص حسب الطلب1= لا
2= نابض إلتوائي واحد بلفتين
3= 1.5 متر
1=0.5 متر
2= 1 متر
3= 1.5 متر
4= 2 متر
5= 3 متر
6= 0.35 متر
7= 0.75 متر
8= 0.8 متر1= أسلاك التوصيل القصدير العارية
2= قابس توصيل سن واحدة 01 (قياسي)
3=قابس توصيل 6 سن Din
4= 4= كابل Y قابس توصيل سن 01 ذكر، قابس توصيل 5 سن Din أنثى (0.5 متر)
5= كابل V، قابس توصيل سن 01 ذكر، قابس توصيل 5 سن Din أنثى (0.35 متر)
6= قابس توصيل 5 سن Din
7= قابس توصيل 2 سن VH-3.96MM
8= نهاية طرفية 110
9= كابل E، قابس توصيل سن 01 ذكر، قابس توصيل 5 سن Din أنثى
10= واحد لثلاث، قابس توصيل سن 01 ذكر، قابس توصيل 5 سن Din أنثى×2، قابس توصيل 5 سن Din أنثى
1= مستوي (مستقيم)
2= ملفوف (حلزوني)
