جهاز حفر متكامل ذو ضغط عالي
إن جهاز الحفر المتكامل ذو الضغط العالي KT7 هو عبارة عن ماكينة حفر DTH التي تجمع بين نظام حفر الآبار ونظام ضغط الهواء اللولبي. إن هذان الأنظمة يتم قيادتهما باستخدام محرك ديزل ذو ست أسطوانات. إن الماكينة بالكامل لديها هيكل مدمج وسهل التحريك. ولقد تم تركيب قضيب لولبي في هذه الماكينة ذو ضغط هواء عالي مصمم وفقاً للملكية الفكرية الخاصة بنا. إن الهيكل الخاص لجهاز الحفر المتكامل ذو الضغط العالي يؤدي إلى حجم تدفق ضخم (13m³/دقيقة) وضغط هواء عالي (1.7MPa)، مما يقدم ضغط هواء عالي لمطرقة الحفر. بالتالي فإن سرعة الحفر سوف تكون 20%-50% من تلك التي في ماكينة الحفر ذات ضغط هواء متوسط.
أساساً يتم استخدام جهاز الحفر المتكامل ذو الضغط العالي KT7 الخاص بنا لحفر الصخور وعمليات التعدين بالحفر المكشوفة. يمكنكم التواصل معنا إذا كنتم بحاجة لماكينة الحفر المتكاملة هذه.
المواصفات
| صلابة الصخرة | F=6-20 |
| قطر الحفرة | Ф90-105mm |
| عمق الحفر الإقتصادي | 30m |
| سرعة السير | 0-2.5r/min |
| ضغط هواء التشغيل | 1.0-2.4Mpa |
| إزاحة كمبروسر اللولبي | 13m³/min |
| معدل الضغط الناتج | 17bar |
| سرعة الدوران | 0-120r/min |
| عزم الدوران | 1900N·m |
| أقصى قوة دفع | 25000N |
| طول الدفع | 3000mm |
| حجم قضيب الحفر | Φ64×3000mm |
| قابلية الصعود | 30° |
| الإرتفاع عن الأرض | 430mm |
| زاوية إرتفاع العربة | أسفل 42°، أعلى 28°، الإجمالي 70° |
| زاوية إنحدار العربة | 129° |
| زاوية تأرجح العربة | يسار 35°، يمين 38°، الإجمالي 73° |
| زاوية تأرجح المستوى الجانبي للعربة | يمين 4°~89° |
| زاوية مستوى الإطار | أعلى 10°، أسفل 9° |
| زاوية تأرجح ذراع الحفر | يسار 60°، يمين 36°، الإجمالي 96° |
| معادلة العربة | 900mm |
| ماكينة ديزل | YC6A (180KW) |
| الأبعاد الكلية (L×W×H) | 8000×2260×2800mm |
| الوزن الكامل | 9500kg |
| نوع تجميع الغبار | نوع جاف (طريقة التيار الزوبعة المحرك هيدروليكياً) |
قطع الغيار الموصى بها لماكينة الحفر المتكاملة ذات الضغط العالي KT7
ريشة الحفر: Φ105
مطرقة الحفر: KQG35A أو HD45S
قضيب الحفر: Φ64×3000mm
صور لتفاصيل المنتج

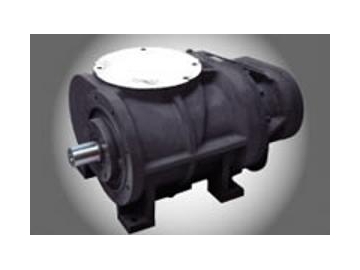

- كمبروسر لولبي ذو ضغط عالي
بكبس ذو مرحلة واحدة

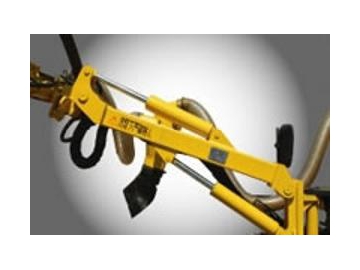

(أول واحد من نوعة في الصين) - ذراع الحفر المرن
- نظام سير أمن وثابت
- نظام تشغيل مركزي
- جهاز متطور لتجميع الغبار
