جهاز حفر متكامل ذو ضغط عالي
إن جهاز الحفر المتكامل ذو الضغط العالي KT20 هو مصمم خصيصاً كماكينة تعدين ذات كفاءة عالية للتعدين بالحفر المكشوفة ذات الحجم الكبير وفقاً للسنوات الكثير من الخبرة في تصميم معدات الحفر المجنزرة.
إن عمليات السير، الدفع، الدوران، وتعديل الزاوية جميعها يتم تحريكها باستخدام نظام هيدروليك قوي. إن القضيب اللولبي لضغط الهواء العالي ومطرقة الحفر الهوائية ذات الضغط العالي جميعها متواجدة في جهاز الحفر ذو الضغط العالي هذا ، لهذا فإن كفاءة الحفر مقبولة بشكل جيد. لتخفيض نسبة التلوث على البيئة، لقد تم تركيب جهاز جمع الغبار نوع جاف. إلى جانب ذلك، فإن قضيب الحفر لجهاز الحفر المتكامل ذو الضغط العالي هذا يتميز بسهولة الإزالة من قبل شخص واحد لأن الذراع الميكانيكي الهيدروليكي ومكان حفظ قضيب الحفر جميعها متواجدة.
لقد تم تصميم آلية ضد السد أوتوماتيكية لتقليل نسبة إحتمال حشر قضيب الحفر لجهاز الحفر المتكامل هذا. إن غرفة القيادة مزودة بمكيف هوائي، لهذا فإن غرفة القيادة مريحة جداً للسائق.
المميزات

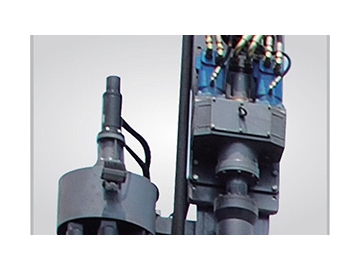

1. يوجد نظام توصيل وفك القضيب أوتوماتيكي نوع أسطوانة في جهاز الحفر المتكامل ذو الضغط العالي الخاص بنا. إن عمق الحفر قد يصل إلى 36m.
2. يتم استخدام آلية الذراع لتعديل زاوية التأرجح للعربة. إن الزاوية الإجمالية للتأرجح هي 130° (97° إلى اليمين و 33° إلى اليسار). ليس هناك حاجة لتغيير المحور للتغيير بين الحفرة الأفقية والحفرة العمودية. إن أقل حفرة أفقية سوف تكون 550mm، في حين أعلى مركز سوف يكون 4200mm.
3. لقد تم تبني ماكينة حقن الوقود إلكترونية Caterpillar. إن طاقتها وأدائها كلاهما ممتازة جداً.
4. إن الماكينة الواحدة تنتج طاقتها من كلا الجوانب. فإن الهيكل مدمج والصيانة مريحة.
5. مع ضغط الهواء العالي ونظام الضغط ذات نزوح كبير (22m3 / دقيقة، 25 قضيب هواء) فإنه يمكن ضمان سرعة حفر عالية.
6. إن وظيفة التسوية الأوتوماتيكية لآلية السير تجعل جهاز الحفر المتكامل ذو الضغط العالي مناسب أكثر للطرق الوعرة.
7. لقد تم تبني آلية توجيه القضيب خاصة للقيام بعملية توجيه أداة الحفر في خلال عملية الحفر الكاملة، مع تجنب أي إنحراف للحفرة. فهي تقوم بتوجيه مطرقة الحفر في البدايه ومن ثم توجيه قضيب الحفر في خلال ثقب.
8. إن القطع الهيدروليكية والمكونات الإلكترونية جميعها مستوردة من مزودين عالميين موثوقين، مما يضمن الجودة العالية لجهاز الحفر ذو الضغط العالي KT20 الخاص بنا.
المواصفات
| الموديل | KT20 |
| صلابة الصخرة | F = 6-20 |
| قطر الحفرة | 135-190mm |
| عمق الحفر الإقتصادي | 36m (قضبان توصيل أوتوماتيكية) |
| سرعة السير | 0-3km/h |
| قابلية الصعود | 25° |
| الإرتفاع عن الأرض | 430mm |
| محرك ديزل | 287KW |
| طاقة الماكينة | Caterpillar-C11 |
| إستهلاك الهواء | 22m³/min |
| معدل الضغط الناتج | 20bar |
| الأبعاد الكلية (L×W×H) | 11110×2720×3200mm |
| الوزن | 23000kg |
| سرعة الدوران | 0-107r/min |
| عزم الدوران | 4100N·m |
| أقصى قوة دفع | 45000N |
| زاوية إنحدار العربة | 125° |
| زاوية تأرجح العربة | يمين 97°، يسار 33° |
| زاوية تأرجح المستوى الجانبي للعربة | يمين 42°، يسار 15° |
| زاوية مستوى الإطار | فوق 10°، أسفل 10° |
| طول الدفع | 4000mm |
| طول التعويض | 1200mm |
| مطرقة الحفر | HD55A/HD65A |
| قضيب الحفر | φ89×4000/φ102×4000mm |
| التحميل والتفريغ الأوتوماتيكي لقضيب الحفر | 8 1 |
| نوع تجميع الغبار | نوع جاف (طريقة التيار الزوبعة المحرك هيدروليكياً) |
| طريقة توصيل قضيب الحفر | توصيل وفك أوتوماتيكي |
| آلية ضد السد الأوتوماتيكية | آلية ضد السد كهربائي هيدروليكي |
| صيغة تشحيم قضيب الحفر | تشحيم أوتوماتيكي بطريقة رش الشحم |
| حماية السن اللولبي لقضيب الحفر | مزود موصل سائب لحماية السنون الولبية للقضيب |
| مؤشر زاوية حفرة الحفر | مؤشر زاوية إلكتروني ذو أثنين أبعاد |
| مؤشر عمق حفرة الحفر | مؤشر عمق الحفرة إلكتروني |
قطع الغيار الموصى بها لماكينة الحفر المتكاملة ذات الضغط العالي KT20
ريشة الحفر: Φ135
مطرقة الحفر: HD55A/HD65A
قضيب الحفر: φ89×4000/φ102×4000mm
