تطبيقات

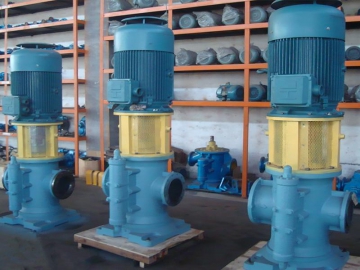

إن المضخة اللولبية العمودية مستخدمة بشكل واسع في نقل الوقود، نظام انتقال خطوط الأنابيب، الهندسة الهيدروليكية، السفن البحرية، مصانع التكرير وغيرها من الصناعات التي تطلب من المضخة الحلزونية لنقل مواد التشحيم.
معلمات
درجة الحرارة المحدودة ≤150℃
نطاق اللزوجة 3-760cSt
نطاق الضغط 0.6-2.5Mpa
نطاق الإزاحة 0.6-123m3/h
نقل المواد غير الأكالة
محور اللوالب مصنوع من السبائك المعدنية من 16MnCrS5،40Cr،45،38CrMoALA، وجسم الطلمبات مصنوع من السبائك المعدنية HT200.
| رقم | التطبيقات الرئيسية | الأداء |
| معدل التدفق m3/h | الضغط MPa |
| 3G | المضخة اللولبية 3G مستخدمة لنقل زيت التزليق 3- 20oE، درجة الحرارة < 80℃ | 0.6-570 | 2.5 |
| 3GR | المضخة اللولبية 3GR مستخدمة لنقل الوقود الثقيل 3-50oE، درجة الحرارة ≤120℃ | 0.6-570 | 2.5 |
| 3GR | المضخة اللولبية 3GR مستخدمة لنقل الوقود الخفيف 1.2-SoE، درجة الحرارة < 120℃ | 0.6-570 | 1.6 |
| 3GW | المضخة اللولبية 3GW مستخدمة لنقل الوقود العالية الحرارة، درجة الحرارة < 150℃ | 0.6-363 | 1.6 |
| 3GN | المضخة اللولبية 3GN مستخدمة لنقل الزيوت العالية اللزوجة 100oE، درجة الحرارة < 80℃ | 0.6-636 | 2.5 |
30x4-46 مضخة لولبية عمودية | الموديل | ضغط الخروج | معدل التدفق الحجمي (Q) | سرعة دوران المحور (n) | صافي ضغط السحب الموجب | الكفاءة الحجمية (η) | المحرك |
| Mpa | r/min | (NPSHr) | % |
| m³ /h | m³ /h | | m | | طاقة المحرك | موديل المحرك |
| | | | KW |
| 30x4-46 | 1 | 1.6 | 26 | 1450 | 4.5 | 63.5 | 1.1 | Y90S-4 |
| 2.5 | 1.2 | 20 | 61 | 2.2 | Y100L1-4 |
| 1 | 3.6 | 60 | 2900 | 5 | 60 | 2.2 | Y90L-2 |
| 2.5 | 3.2 | 53 | 69 | 4 | Y112M-2 |
36x4-46 مضخة لولبية عمودية | الموديل | ضغط الخروج | معدل التدفق الحجمي (Q) | سرعة دوران المحور (n) | صافي ضغط السحب الموجب | الكفاءة الحجمية (η) | المحرك |
| Mpa | r/min | (NPSHr) | % |
| m³ /h | m³ /h | | m | | طاقة المحرك | موديل المحرك |
| | | | KW |
| 36x4-46 | 1 | 2.8 | 46 | 1450 | 4.5 | 66 | 2.2 | Y100L1-4 |
| 2.5 | 2.4 | 40 | 66.5 | 4 | Y112M-4 |
| 1 | 6.5 | 108 | 2900 | 5 | 60.5 | 4 | Y112M-2 |
| 2.5 | 6 | 100 | 72 | 7.5 | Y132S2-2 |
42x4-46 مضخة لولبية عمودية | الموديل | ضغط الخروج | معدل التدفق الحجمي (Q) | سرعة دوران المحور (n) | صافي ضغط السحب الموجب | الكفاءة الحجمية (η) | المحرك |
| Mpa | r/min | (NPSHr) | % |
| m³ /h | m³ /h | | m | | طاقة المحرك | موديل المحرك |
| | | | KW |
| 42x4-46 | 1 | 4.8 | 80 | 1450 | 5 | 62 | 4 | Y112M-4 |
| 2.5 | 4.2 | 70 | 73 | 5.5 | Y132S1-4 |
| 1 | 10.5 | 175 | 2900 | 5.5 | 61 | 5.5 | Y132S1-2 |
| 2.5 | 10 | 166 | 72 | 15 | Y160M2-2 |
45x4-46 مضخة لولبية عمودية | الموديل | ضغط الخروج | معدل التدفق الحجمي (Q) | سرعة دوران المحور (n) | صافي ضغط السحب الموجب | الكفاءة الحجمية (η) | المحرك |
| Mpa | r/min | (NPSHr) | % |
| m³ /h | m³ /h | | m | | طاقة المحرك | موديل المحرك |
| | | | KW |
| 45x4-46 | 1 | 6.3 | 106 | 1450 | 5 | 70 | 3 | Y100L2-4 |
| 2.5 | 5.9 | 99 | 74 | 7.5 | Y132M-4 |
| 1 | 13.5 | 225 | 2900 | 5.5 | 60 | 7.5 | Y132S2-2 |
| 2.5 | 13 | 217 | 75 | 15 | Y160M2-2 |
60x4-46 مضخة لولبية عمودية | الموديل | ضغط الخروج | معدل التدفق الحجمي (Q) | سرعة دوران المحور (n) | صافي ضغط السحب الموجب | الكفاءة الحجمية (η) | المحرك |
| Mpa | r/min | (NPSHr) | % |
| m³ /h | m³ /h | | m | | طاقة المحرك | موديل المحرك |
| | | | KW |
| 60x4-46 | 1 | 15.5 | 255 | 1450 | 5 | 71.3 | 11 | Y160M-4 |
| 2.5 | 14.5 | 245 | 74 | 15 | Y160L-4 |
| 1 | 32 | 533 | 2900 | 5.5 | 63 | 18.5 | Y160L-2 |
| 2.5 | 31.5 | 525 | 77 | 37 | Y200L2-2 |
70x2-46 مضخة لولبية عمودية | الموديل | ضغط الخروج | معدل التدفق الحجمي (Q) | سرعة دوران المحور (n) | صافي ضغط السحب الموجب | الكفاءة الحجمية (η) | المحرك |
| Mpa | r/min | (NPSHr) | % |
| m³ /h | m³ /h | | m | | طاقة المحرك | موديل المحرك |
| | | | KW |
| 70x2-46 | 0.6 | 24 | 400 | 1450 | 5 | 71 | 7.5 | Y132M-4 |
| 1 | 23.5 | 390 | 75 | 11 | Y160M-4 |
| 1.6 | 22.5 | 370 | 76 | 15 | Y160L-4 |
70x4-46 مضخة لولبية عمودية | الموديل | ضغط الخروج | معدل التدفق الحجمي (Q) | سرعة دوران المحور (n) | صافي ضغط السحب الموجب | الكفاءة الحجمية (η) | المحرك |
| Mpa | r/min | (NPSHr) | % |
| m³ /h | m³ /h | | m | | طاقة المحرك | موديل المحرك |
| | | | KW |
| 70x4-46 | 1 | 24.5 | 408 | 1450 | 5 | 72.5 | 18.5 | Y180M-4 |
| 2.5 | 23.5 | 392 | 79 | 30 | Y200L-4 |
80x2-46 مضخة لولبية عمودية | الموديل | ضغط الخروج | معدل التدفق الحجمي (Q) | سرعة دوران المحور (n) | صافي ضغط السحب الموجب | الكفاءة الحجمية (η) | المحرك |
| Mpa | r/min | (NPSHr) | % |
| m³ /h | m³ /h | | m | | طاقة المحرك | موديل المحرك |
| | | | KW |
| 80x2-46 | 0.6 | 36.5 | 608 | 1450 | 5 | 72 | 11 | Y160M-4 |
| 1 | 35 | 594 | 75.5 | 18.5 | Y180M-4 |
| 1.6 | 34.5 | 575 | 76.5 | 22 | Y180L-4 |
80x4-46 مضخة لولبية عمودية | الموديل | ضغط الخروج | معدل التدفق الحجمي (Q) | سرعة دوران المحور (n) | صافي ضغط السحب الموجب | الكفاءة الحجمية (η) | المحرك |
| Mpa | r/min | (NPSHr) | % |
| m³ /h | m³ /h | | m | | طاقة المحرك | موديل المحرك |
| | | | KW |
| 80x4-46 | 1 | 37 | 617 | 1450 | 5.5 | 72 | 30 | Y200L-4 |
| 2.5 | 35 | 590 | 78.1 | 45 | Y225M-4 |
100x2-46 مضخة لولبية عمودية | الموديل | ضغط الخروج | معدل التدفق الحجمي (Q) | سرعة دوران المحور (n) | صافي ضغط السحب الموجب | الكفاءة الحجمية (η) | المحرك |
| Mpa | r/min | (NPSHr) | % |
| m³ /h | m³ /h | | m | | طاقة المحرك | موديل المحرك |
| | | | KW |
| 100x2-46 | 0.6 | 72.5 | 1208 | 1450 | 5 | 73 | 22 | Y180L-4 |
| 1 | 71 | 1183 | 77 | 37 | Y225S-4 |
| 1.6 | 60.5 | 1158 | 79 | 45 | Y225M-4 |
100x4-46 مضخة لولبية عمودية | الموديل | ضغط الخروج | معدل التدفق الحجمي (Q) | سرعة دوران المحور (n) | صافي ضغط السحب الموجب | الكفاءة الحجمية (η) | المحرك |
| Mpa | r/min | (NPSHr) | % |
| m³ /h | m³ /h | | m | | طاقة المحرك | موديل المحرك |
| | | | KW |
| 100x4-46 | 1 | 72.5 | 1208 | 1450 | 5.5 | 73 | 55 | Y250M-4 |
| 2.5 | 70 | 1165 | 78.5 | 75 | Y280S-4 |
S100x3-27 مضخة لولبية عمودية | الموديل | ضغط الخروج | معدل التدفق الحجمي (Q) | سرعة دوران المحور (n) | صافي ضغط السحب الموجب | الكفاءة الحجمية (η) | المحرك |
| Mpa | r/min | (NPSHr) | % |
| m³ /h | m³ /h | | m | | طاقة المحرك | موديل المحرك |
| | | | KW |
| S100x3-27 | 0.6 | 72 | 1196 | 1450 | 6 | 62 | 22 | Y180L-4 |
| 1.6 | 70 | 1160 | 72 | 55 | Y250M-4 |
| 2.5 | 69 | 1145 | 74 | 75 | Y280S-4 |
S120X3-27 مضخة لولبية عمودية | الموديل | ضغط الخروج | معدل التدفق الحجمي (Q) | سرعة دوران المحور (n) | صافي ضغط السحب الموجب | الكفاءة الحجمية (η) | المحرك |
| Mpa | r/min | (NPSHr) | % |
| m³ /h | m³ /h | | m | | طاقة المحرك | موديل المحرك |
| | | | KW |
| S120X3-27 | 0.8 | 123 | 2055 | | | 74.5 | 55 | Y250M-4 |
| 1.5 | 120 | 2010 | 1450 | 6 | 76 | 90 | Y280M-4 |
| 2.5 | 115 | 1920 | | | 78.5 | 132 | Y315M-4 |
